中国炼铁网欢迎您!

中国炼铁网

当前位置: 主页 > 技术文摘库 >

涟钢6号高炉炉身结厚的处理及强化冶炼措施

时间:2024-11-04 02:47来源:涟钢 作者:朱鹏程 点击:

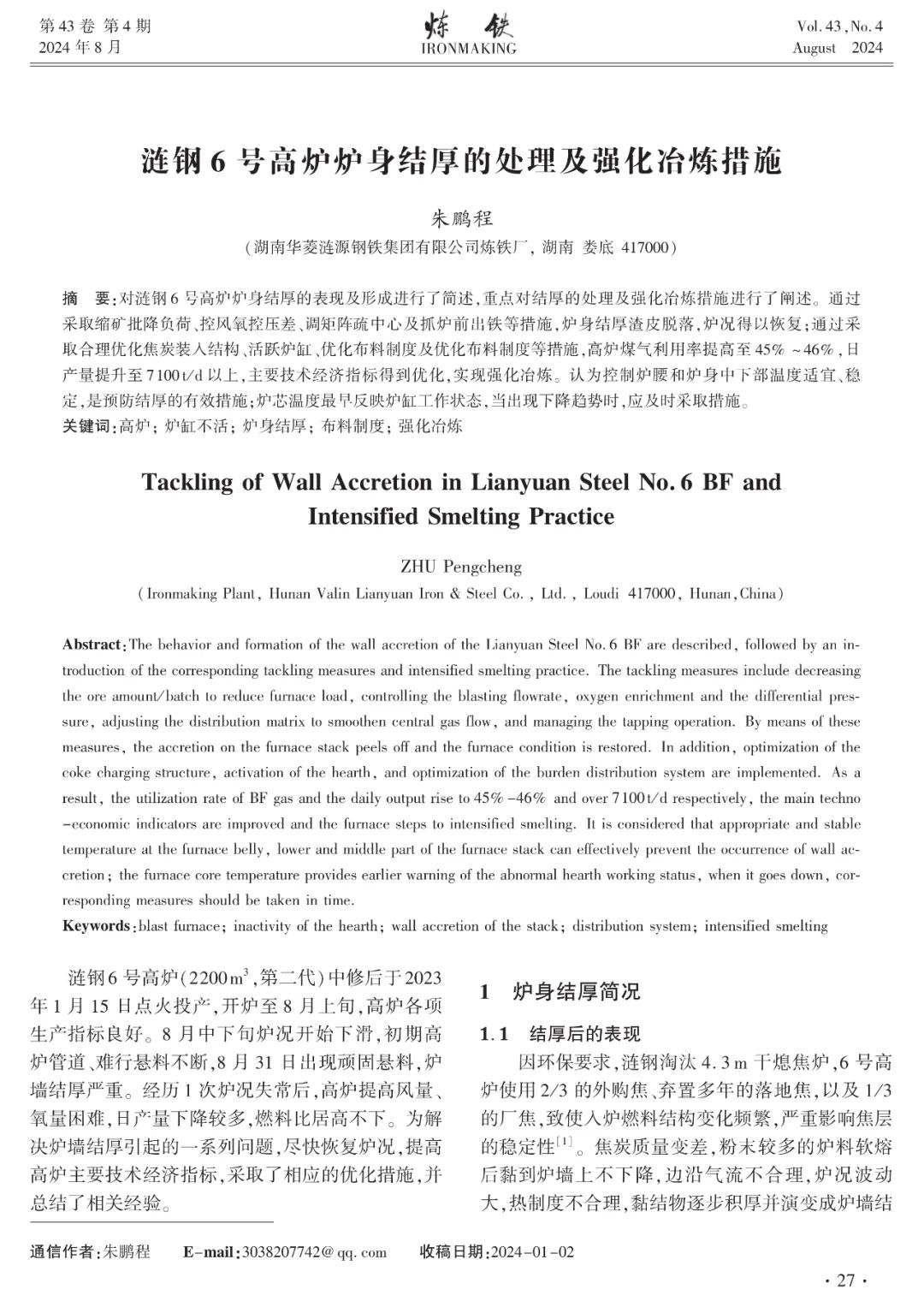

涟钢6号高炉炉身结厚的处理及强化冶炼措施 朱鹏程 (湖南华菱涟源钢铁集团有限公司炼铁厂,湖南 娄底 417000) 摘 要: 对涟钢6号高炉炉身结厚的表现及形成进行了简述,重点对结厚的
  • 涟钢6号高炉炉身结厚的处理及强化冶炼措施

    朱鹏程
    (湖南华菱涟源钢铁集团有限公司炼铁厂,湖南  娄底  417000)

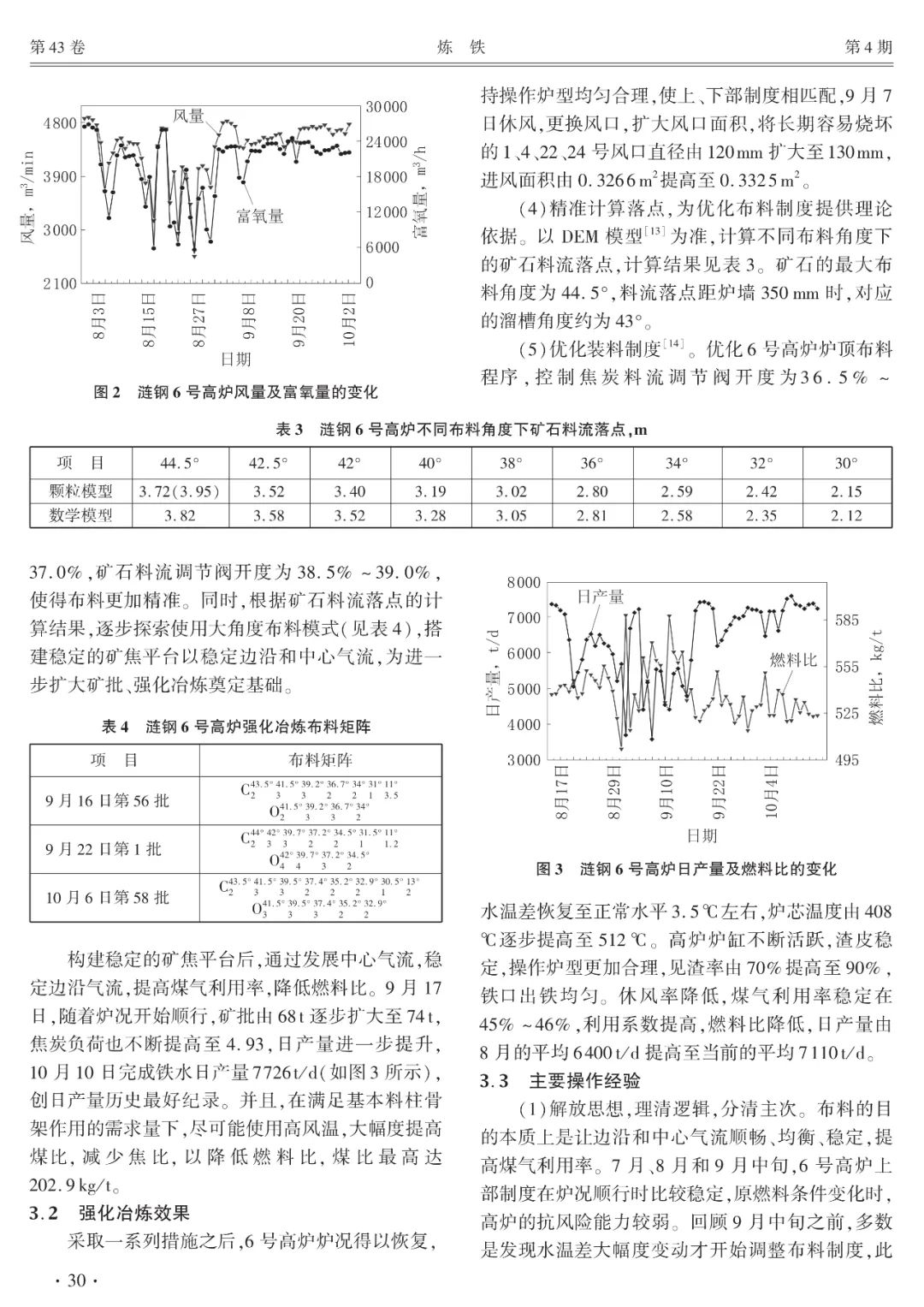

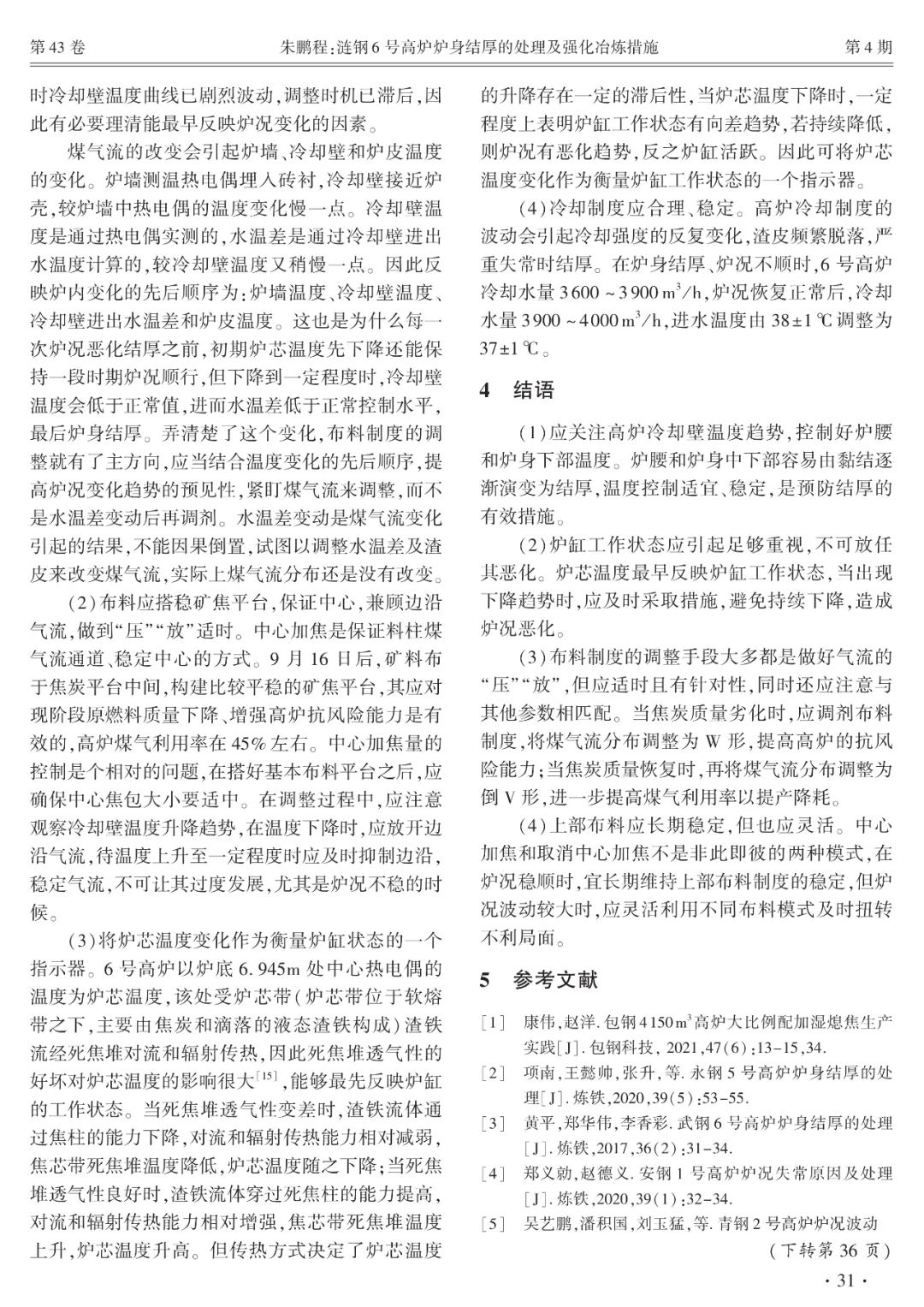

    摘  要:对涟钢6号高炉炉身结厚的表现及形成进行了简述,重点对结厚的处理及强化冶炼措施进行了阐述。通过采取缩矿批降负荷、控风氧控压差、调矩阵疏中心及抓炉前出铁等措施,炉身结厚渣皮脱落,炉况得以恢复;通过采取合理优化焦炭装入结构、活跃炉缸、优化布料制度及优化布料制度等措施,高炉煤气利用率提高至45%~46%,日产量提升至7100t/d以上,主要技术经济指标得到优化,实现强化冶炼。认为控制炉腰和炉身中下部温度适宜、稳定,是预防结厚的有效措施;炉芯温度最早反映炉缸工作状态,当出现下降趋势时,应及时采取措施。

    关键词:高炉;炉缸不活;炉身结厚;布料制度;强化冶炼








    (责任编辑:zgltw)
顶一下
(0)
0%
踩一下
(0)
0%
------分隔线----------------------------
织梦二维码生成器
