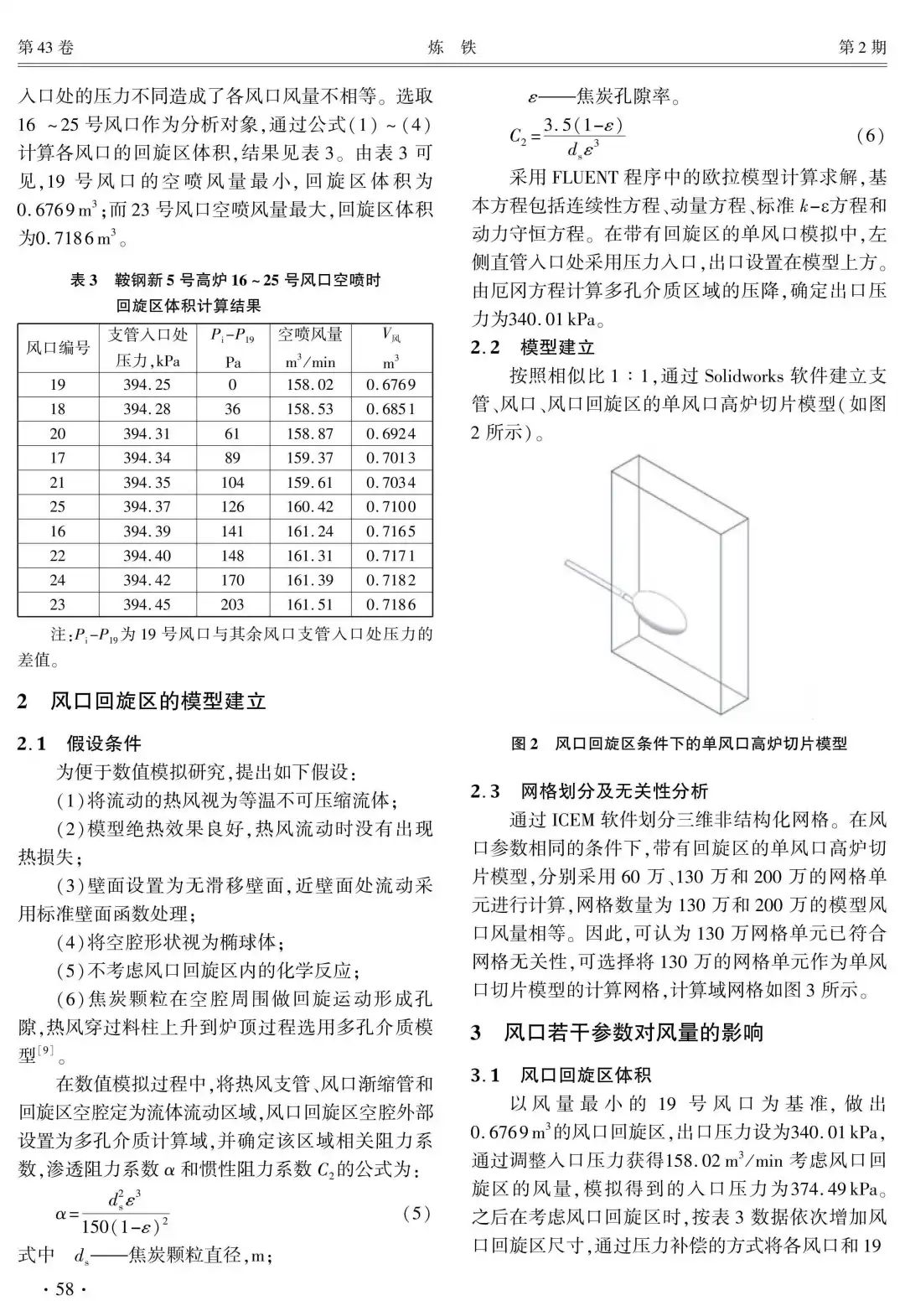

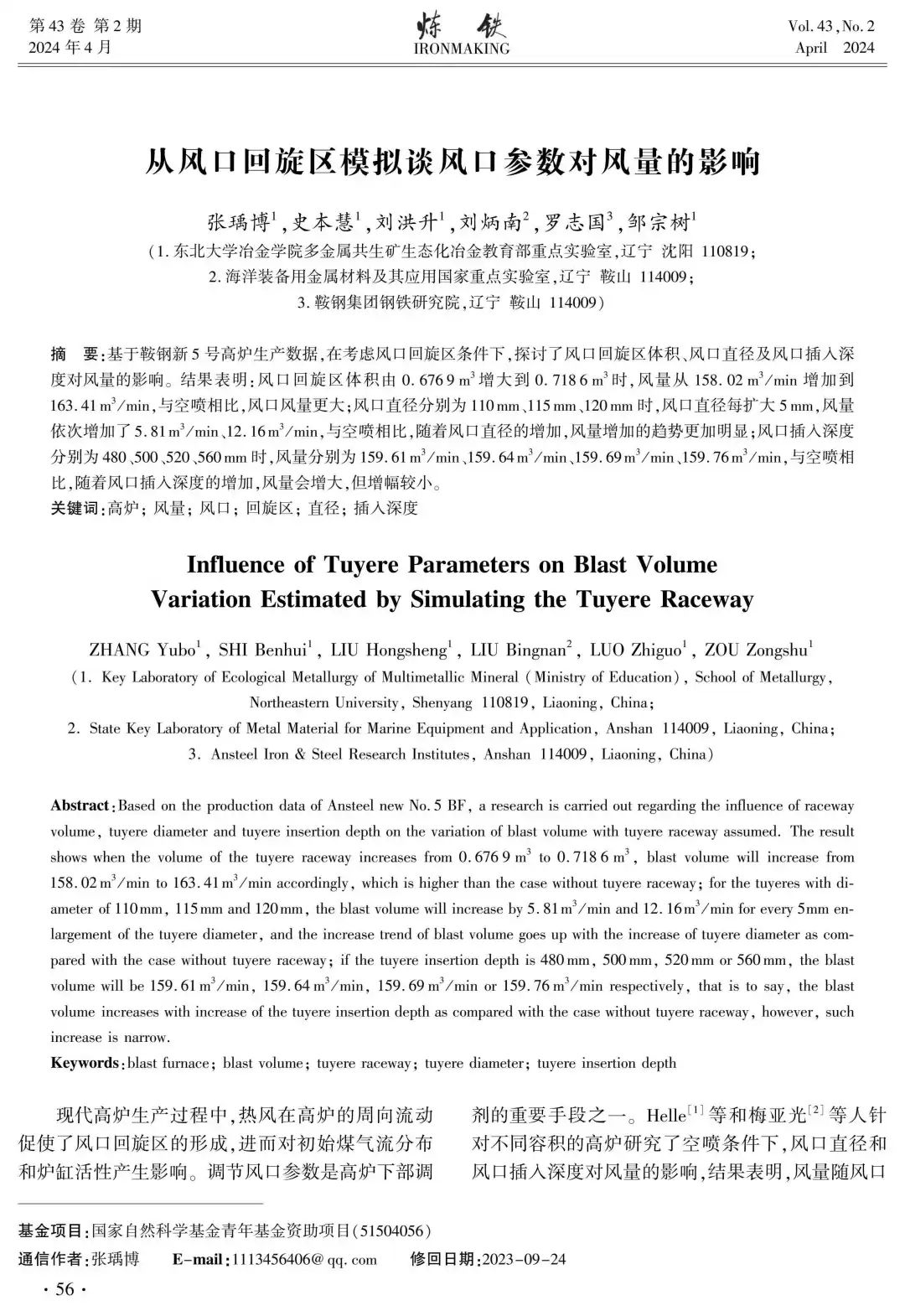

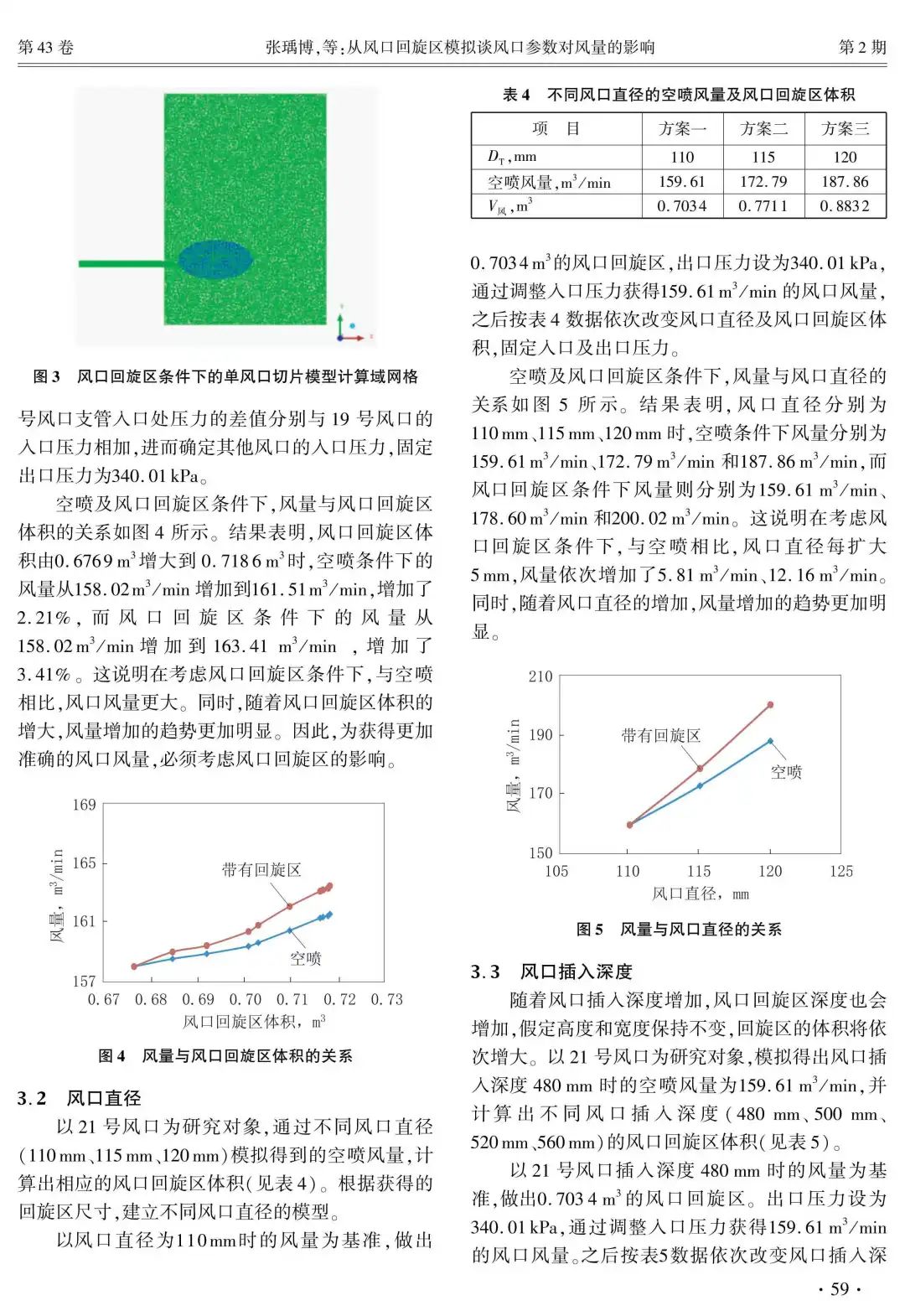

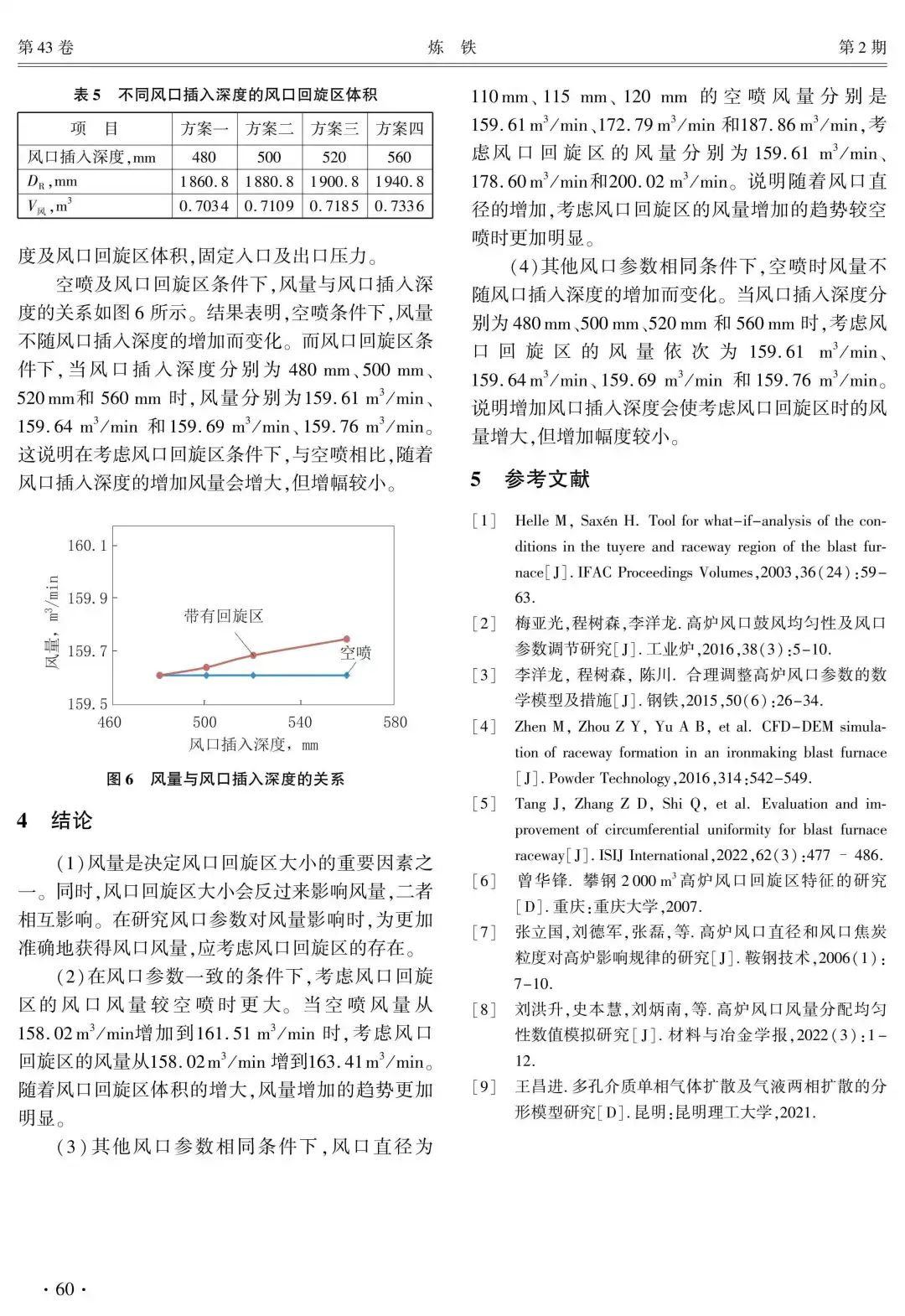

-
从风口回旋区模拟谈风口参数对风量的影响 张瑀博1，史本慧1，刘洪升1，刘炳南2，罗志国3，邹宗树1 (1.东北大学冶金学院多金属共生矿生态化冶金教育部重点实验室，辽宁 沈阳 110819；2.海洋装备用金属材料及其应用国家重点实验室，辽宁 鞍山114009；3.鞍钢集团钢铁研究院，辽宁 鞍山 114009) 摘 要：基于鞍钢新5号高炉生产数据，在考虑风口回旋区条件下，探讨了风口回旋区体积、风口直径及风口插入深度对风量的影响。结果表明：风口回旋区体积由0.6769m3增大到0.7186m3时，风量从158.02m3/min增加到163.41m3/min，与空喷相比，风口风量更大；风口直径分别为110mm、115mm、120mm时，风口直径每扩大5mm，风量依次增加了5.81m3/min、12.16m3/min，与空喷相比，随着风口直径的增加，风量增加的趋势更加明显；风口插入深度分别为480、500、520、560mm时，风量分别为159.61m3/min、159.64m3/min、159.69m3/min、159.76m3/min，与空喷相比，随着风口插入深度的增加，风量会增大，但增幅较小。
关键词：高炉；风量；风口；回旋区；直径；插入深度
(责任编辑：zgltw)
