中国炼铁网欢迎您!

中国炼铁网

当前位置: 主页 > 技术文摘库 >

首钢股份2号高炉炉墙结厚的成因及处理

时间:2024-08-16 01:37来源: 炼铁杂志 作者:徐慧如 点击:

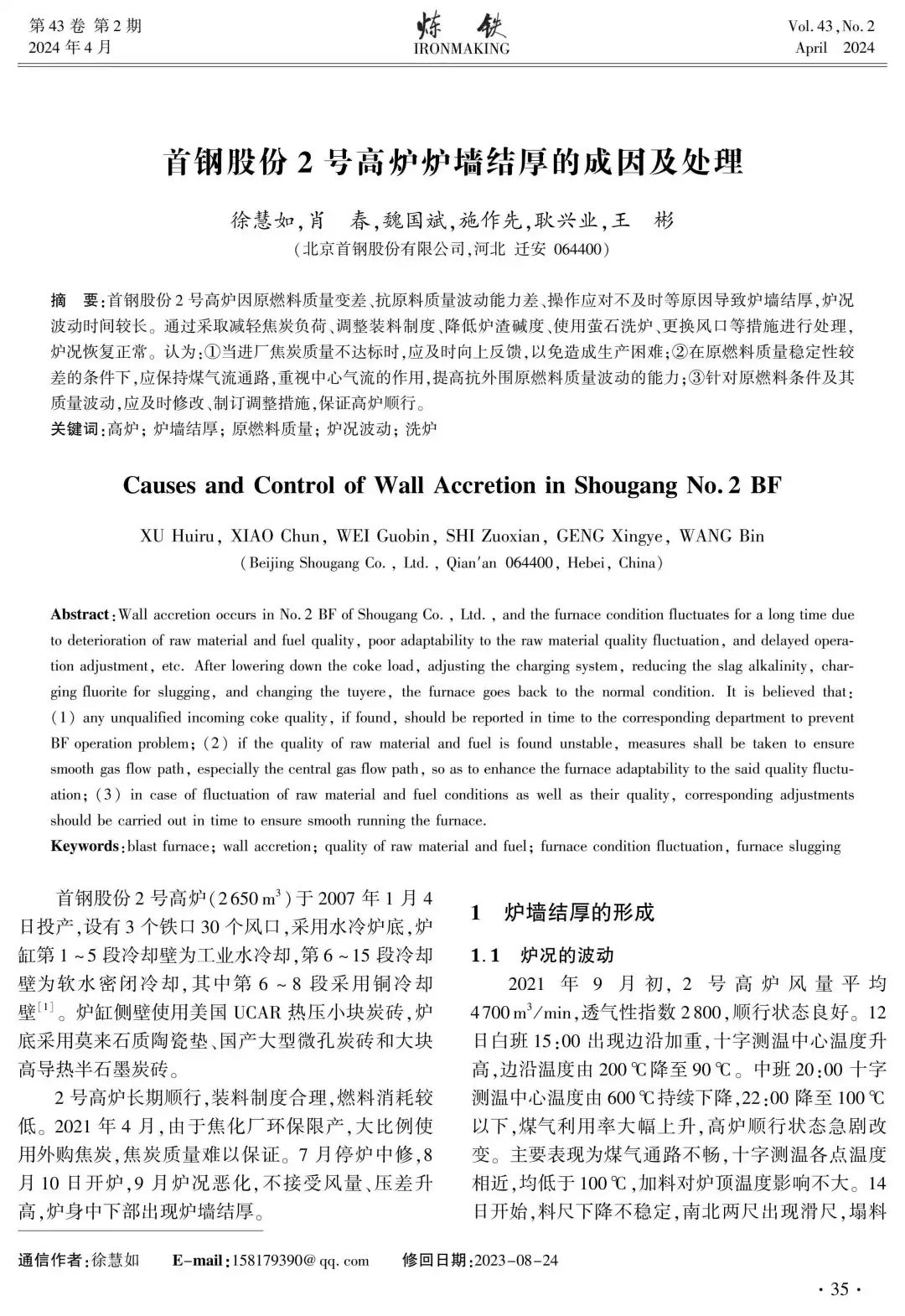

首钢股份2号高炉炉墙结厚的成因及处理 徐慧如,肖 春,魏国斌,施作先,耿兴业,王 彬 (北京首钢股份有限公司,河北 迁安 064400) 摘 要: 首钢股份2号高炉因原燃料质量变差、抗原料
  • 首钢股份2号高炉炉墙结厚的成因及处理

    徐慧如,肖   春,魏国斌,施作先,耿兴业,王   彬
    (北京首钢股份有限公司,河北  迁安 064400)

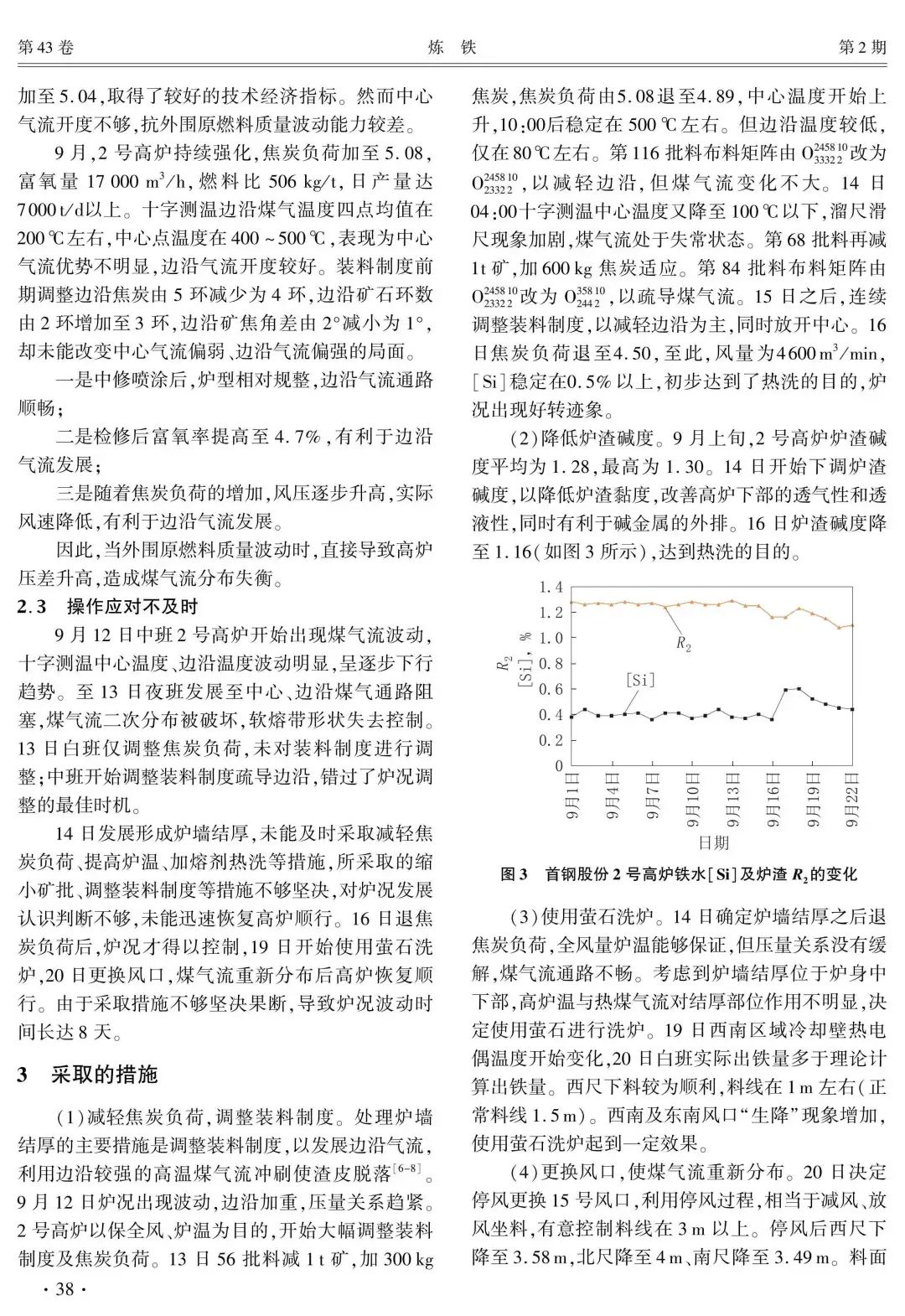

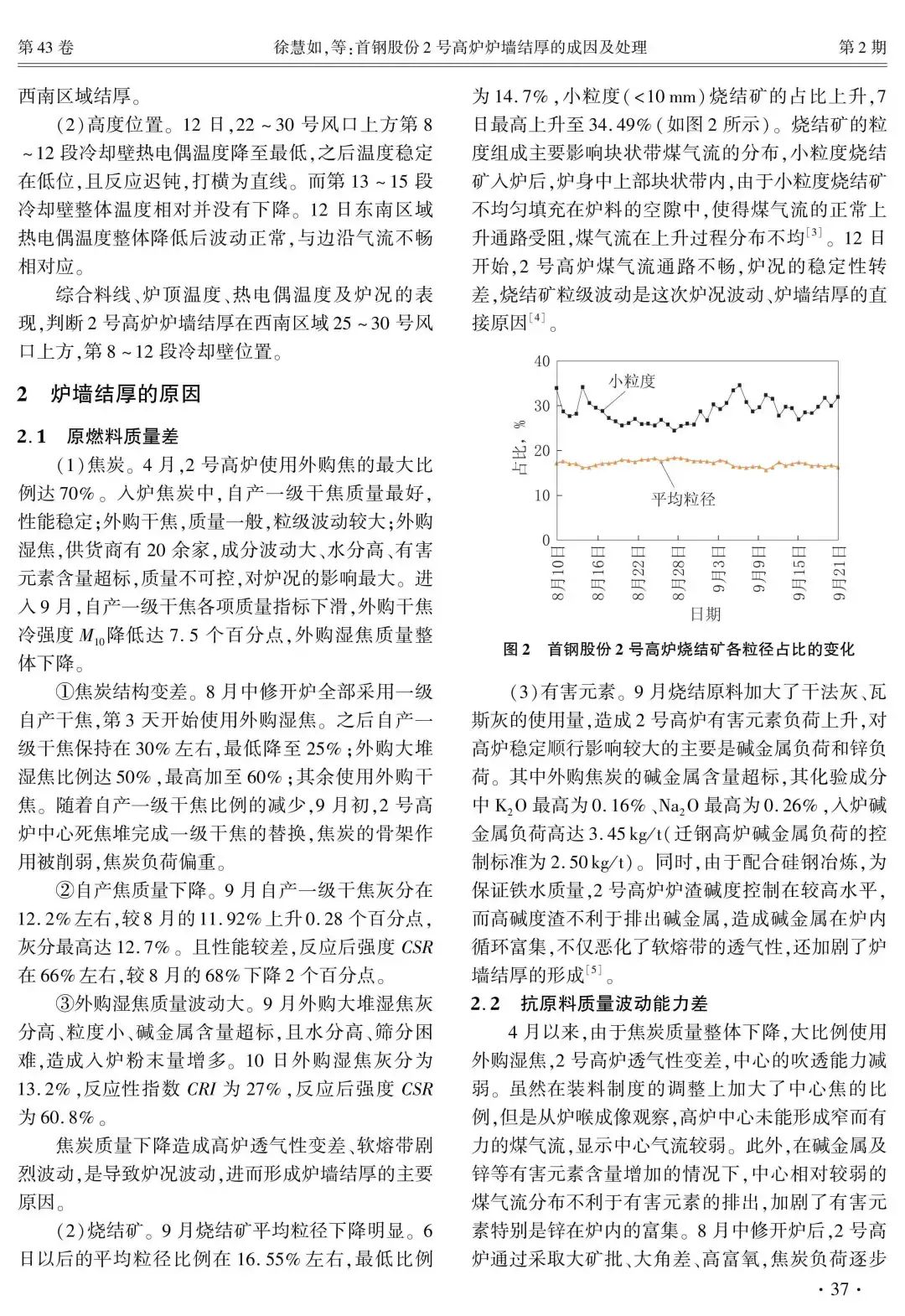

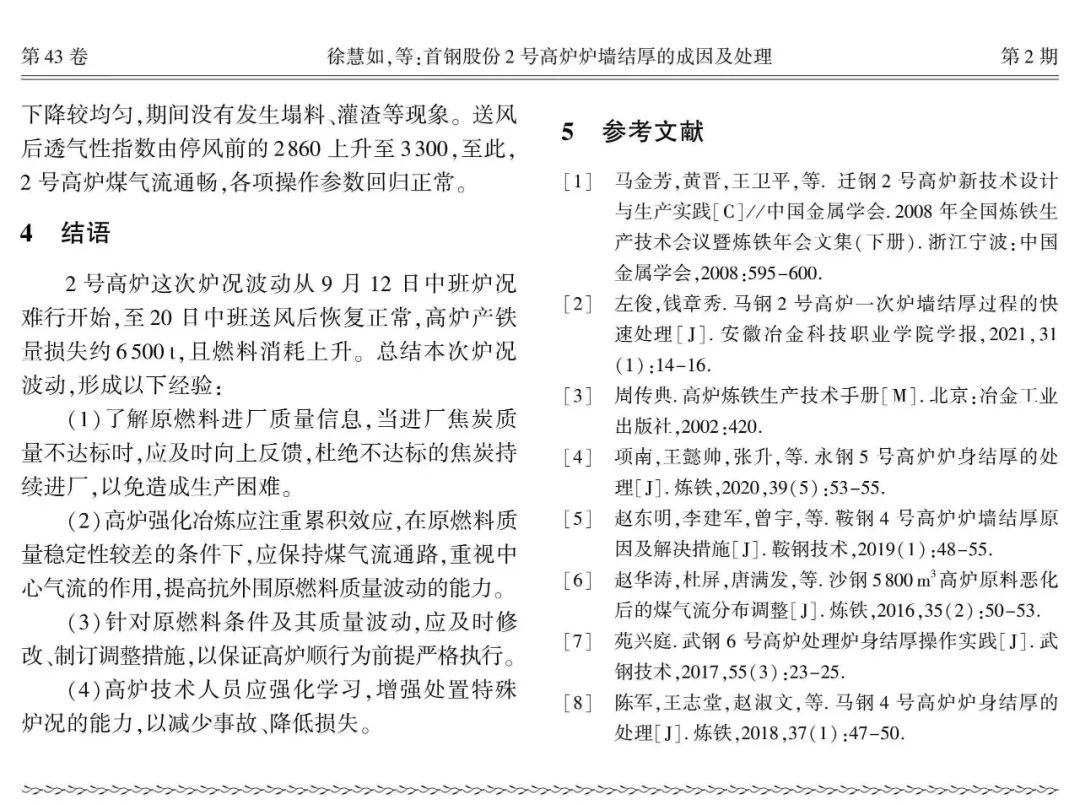

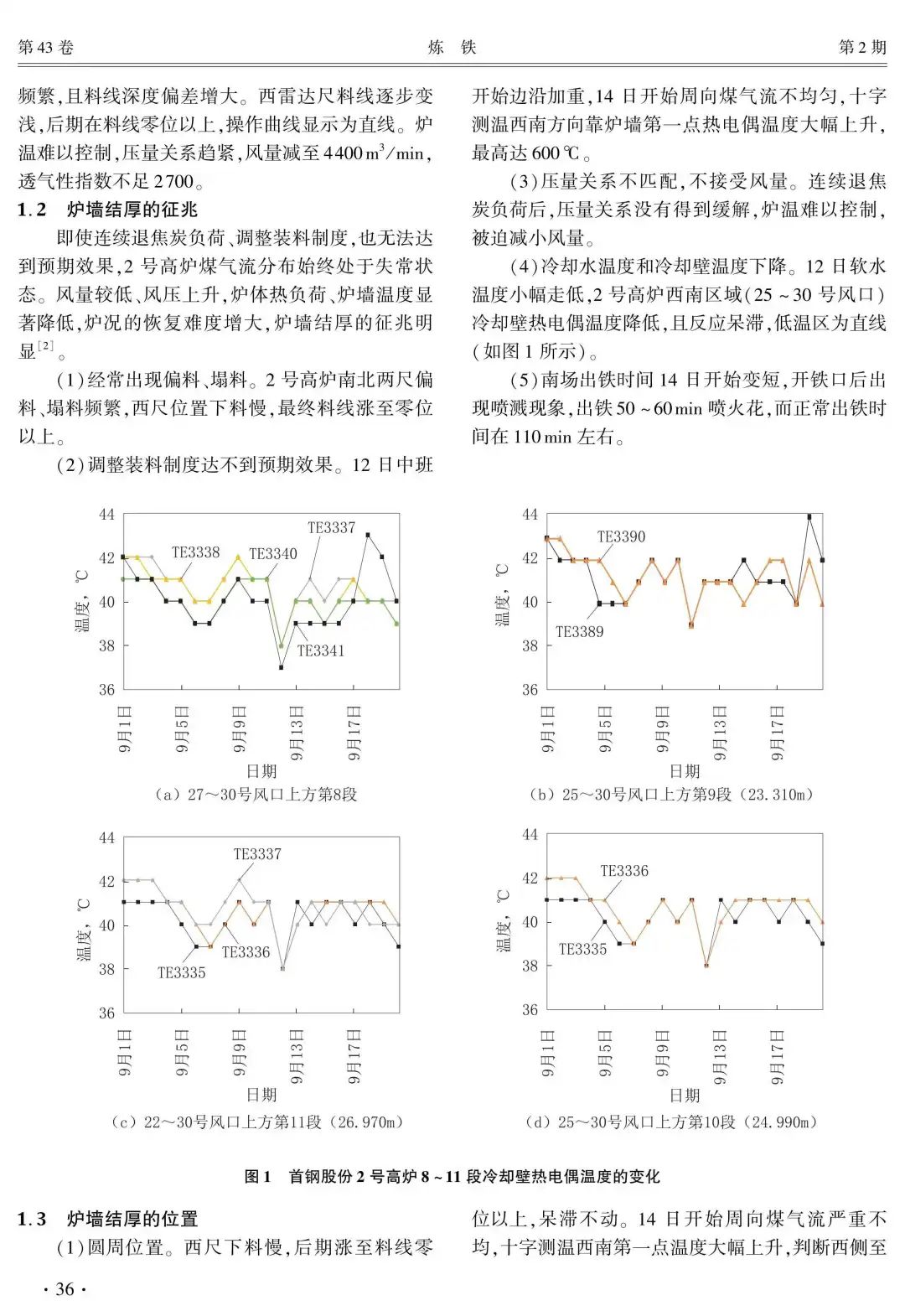

    摘  要:首钢股份2号高炉因原燃料质量变差、抗原料质量波动能力差、操作应对不及时等原因导致炉墙结厚,炉况波动时间较长。通过采取减轻焦炭负荷、调整装料制度、降低炉渣碱度、使用萤石洗炉、更换风口等措施进行处理,炉况恢复正常。认为:①当进厂焦炭质量不达标时,应及时向上反馈,以免造成生产困难;②在原燃料质量稳定性较差的条件下,应保持煤气流通路,重视中心气流的作用,提高抗外围原燃料质量波动的能力;③针对原燃料条件及其质量波动,应及时修改、制订调整措施,保证高炉顺行。

    关键词:高炉;炉墙结厚;原燃料质量;炉况波动;洗炉







    (责任编辑:zgltw)
顶一下
(0)
0%
踩一下
(0)
0%
------分隔线----------------------------
织梦二维码生成器
