-
低硅低碱度烧结试验与热力学计算分析
郭亮1，尹浩1，李光辉2，刘会波2

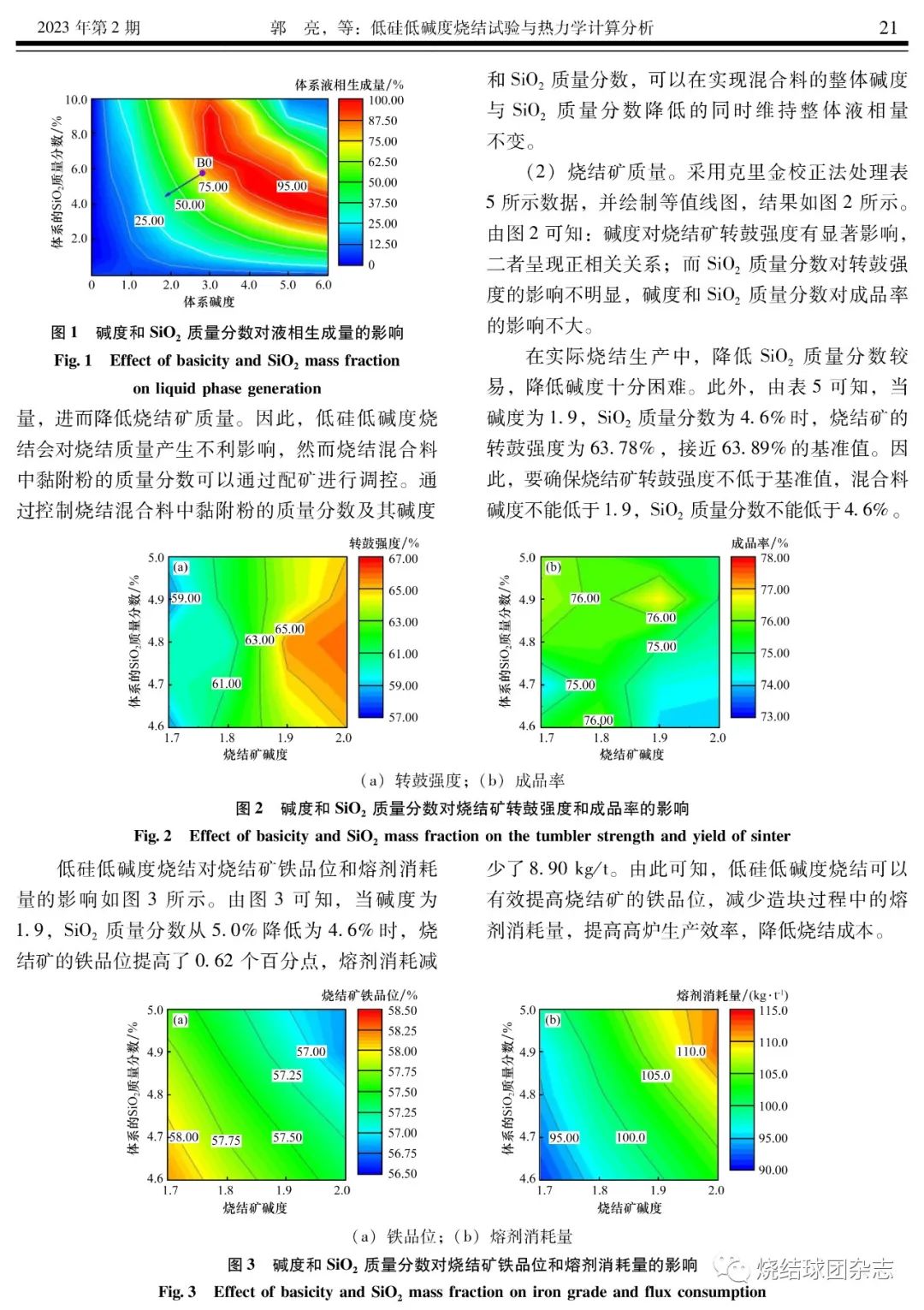

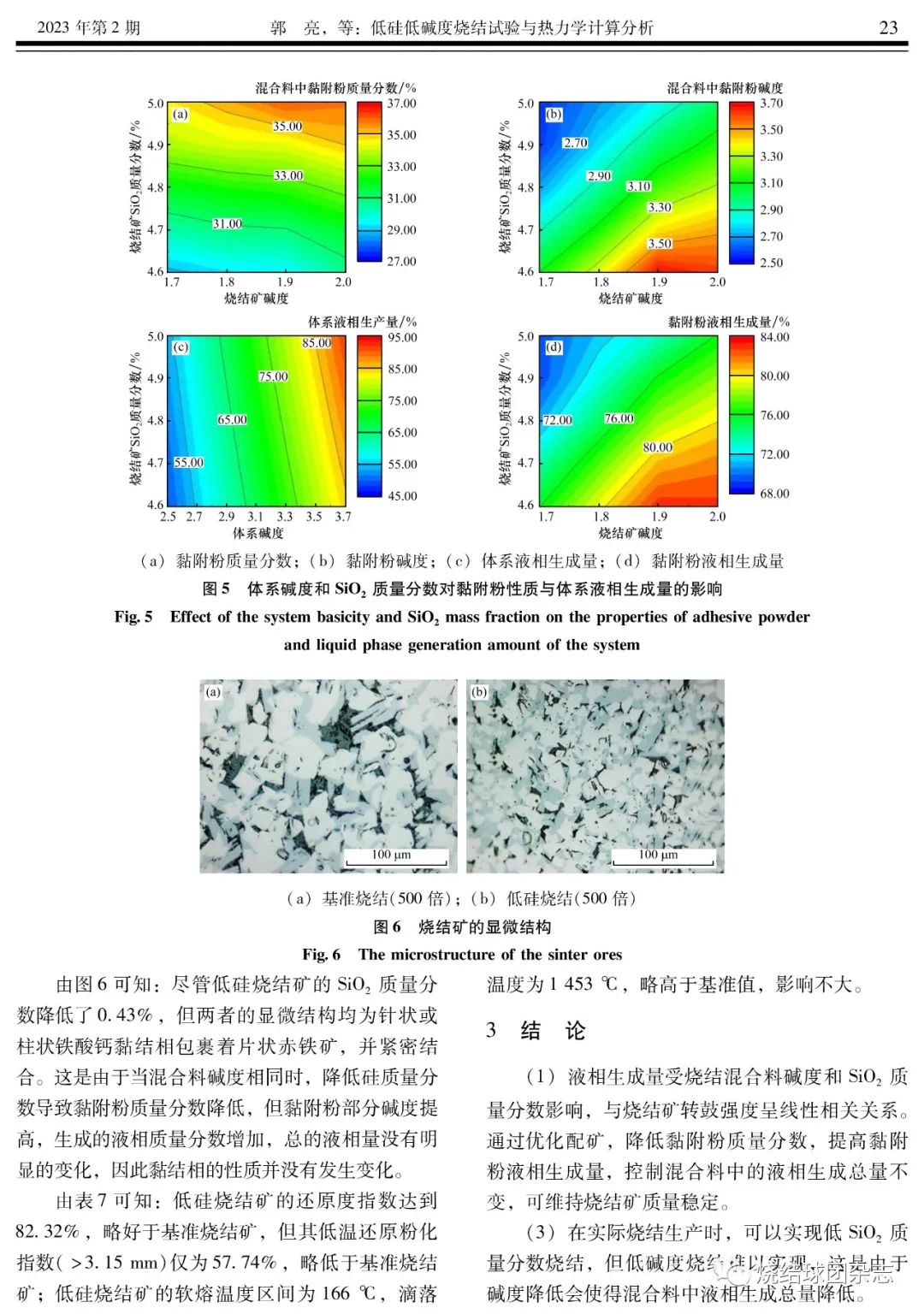

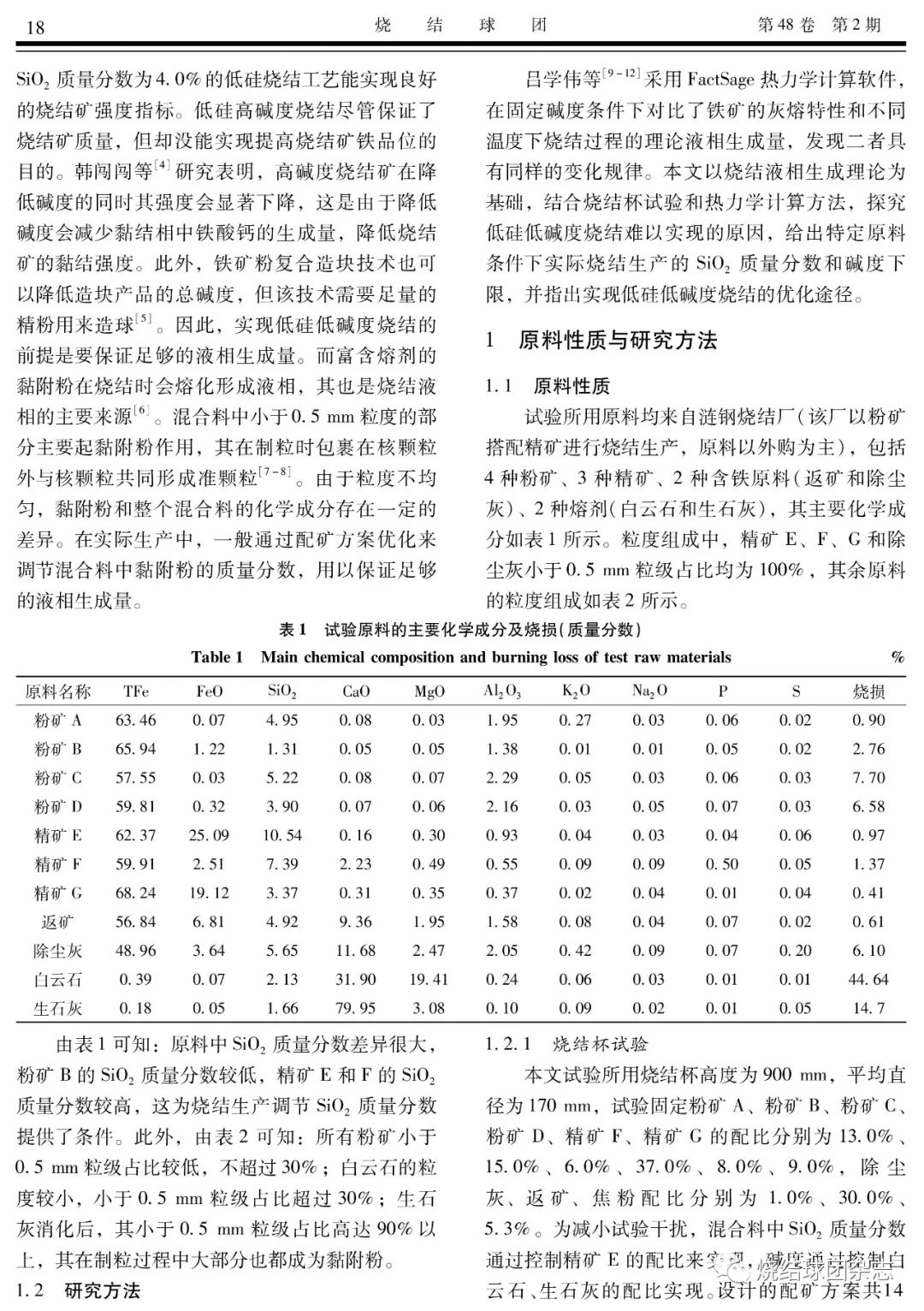

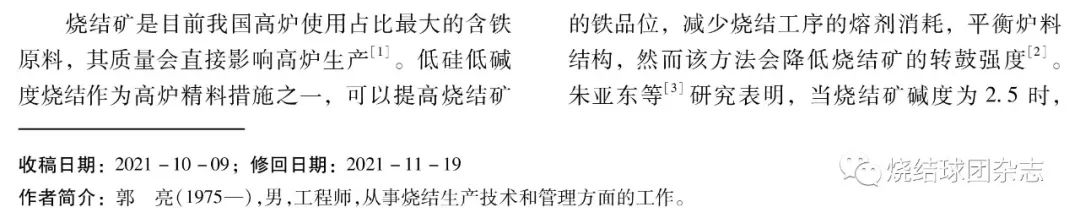

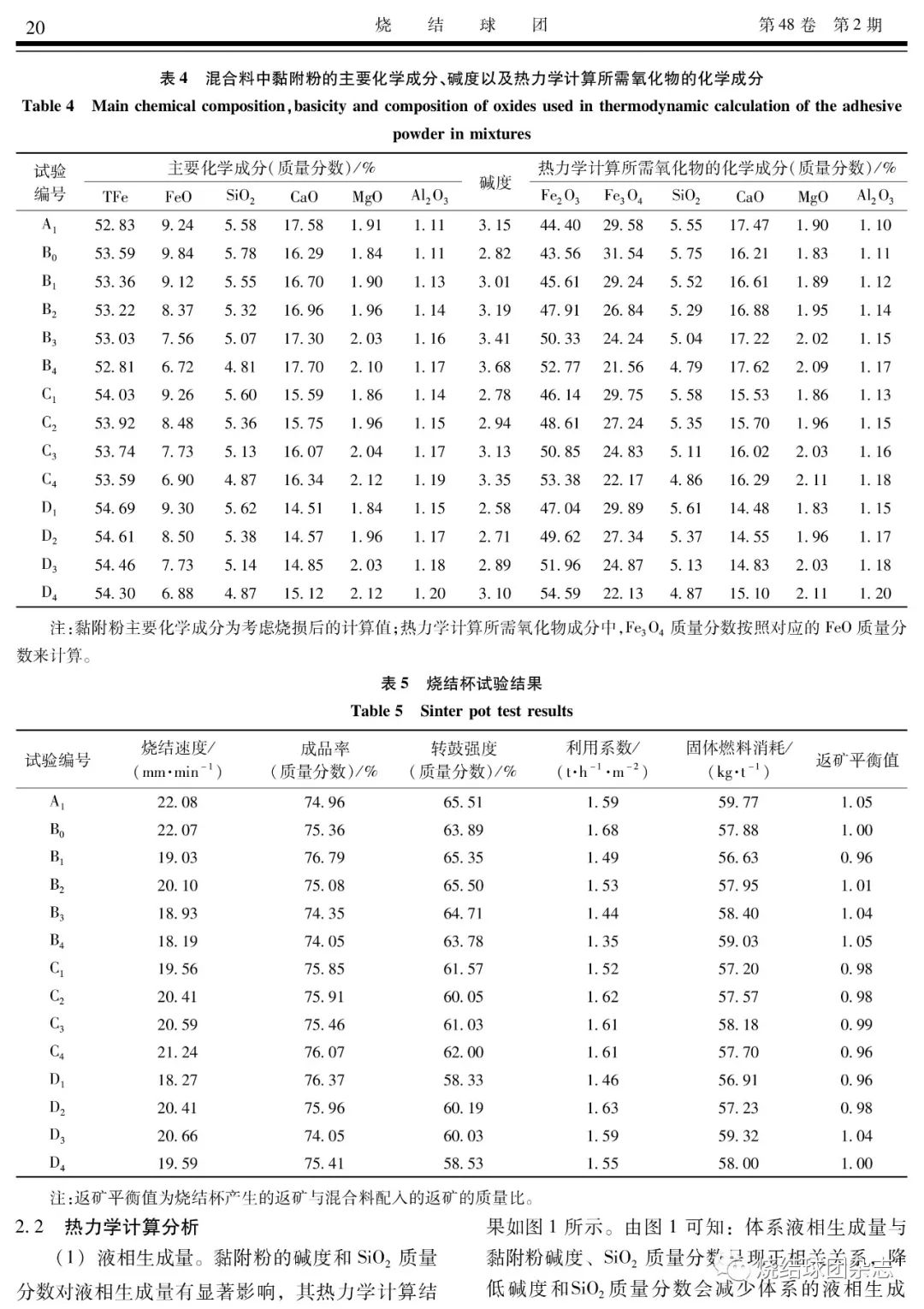

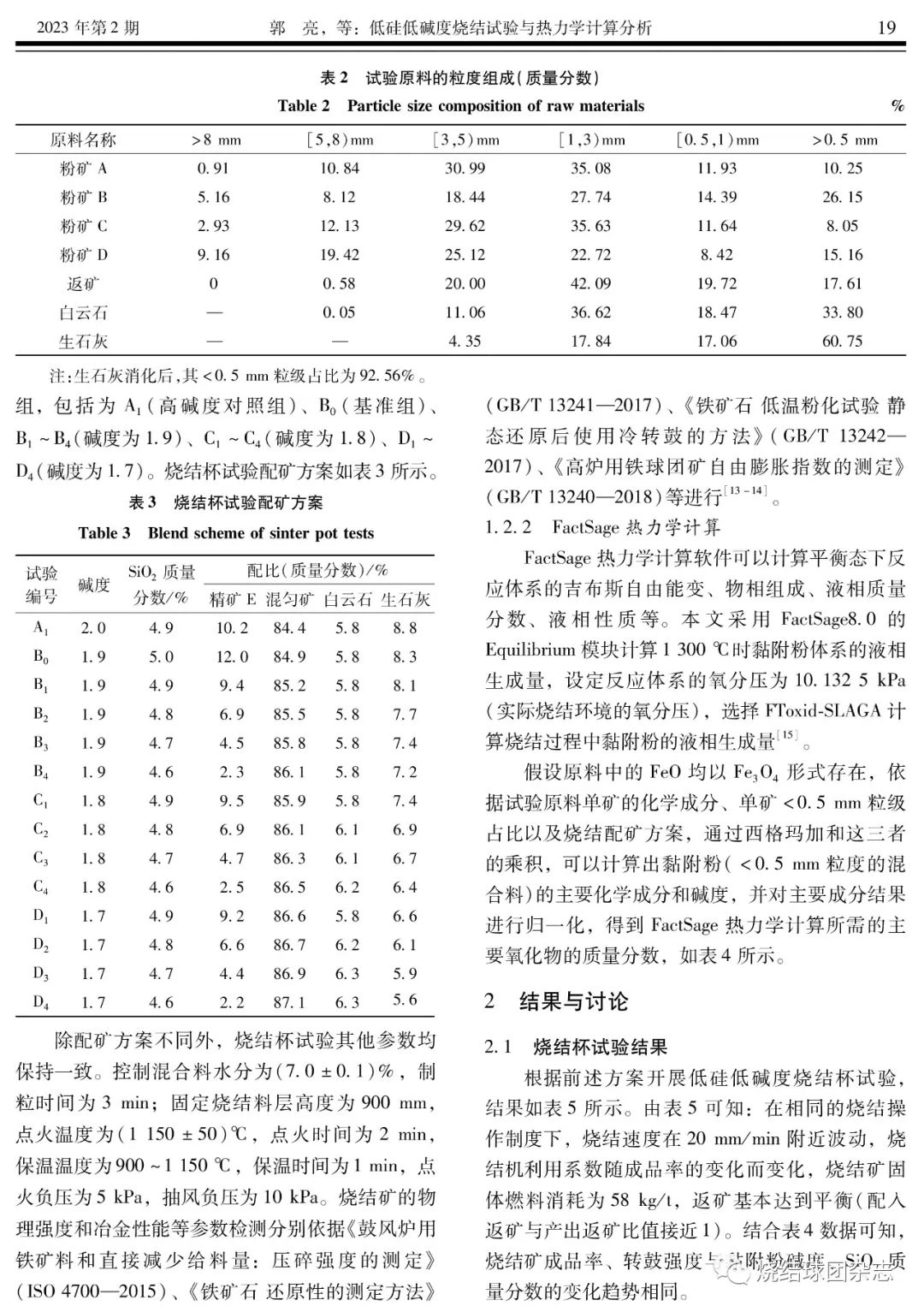

（1.湖南华菱涟源钢铁有限公司，湖南 娄底 417009；2.中南大学 资源加工与生物工程学院，湖南 长沙 410083） 摘要：低硅低碱度烧结可以提高烧结矿铁品位，但会恶化烧结矿质量。本文以涟钢烧结原料作为研究对象，从理论和烧结杯试验两方面对低硅低碱度烧结的可行性和下限进行研究。研究结果表明，烧结液相的生成量受碱度和SiO₂质量分数的影响很大，且烧结混合料的液相生成量与烧结矿转鼓强度呈线性相关关系；通过优化配矿，改变混合料中黏附粉的质量分数和液相生成能力，可以实现混合料中液相生成总量不变；理论分析和烧结杯试验均表明，低SiO₂质量分数烧结可以实现，但低碱度烧结难以实现，这是由于低碱度烧结会降低黏附粉的液相生成能力；低硅烧结可以实现SiO₂质量分数从5.0%降低至4.6%，提高烧结矿的铁品位0.62%，减少熔剂消耗量8.90 kg/t，低硅烧结产品的显微结构与基准产品一致，冶金性能也与基准产品相当。 关键词：烧结；液相量；碱度；SiO₂；热力学计算
(责任编辑：zgltw)
