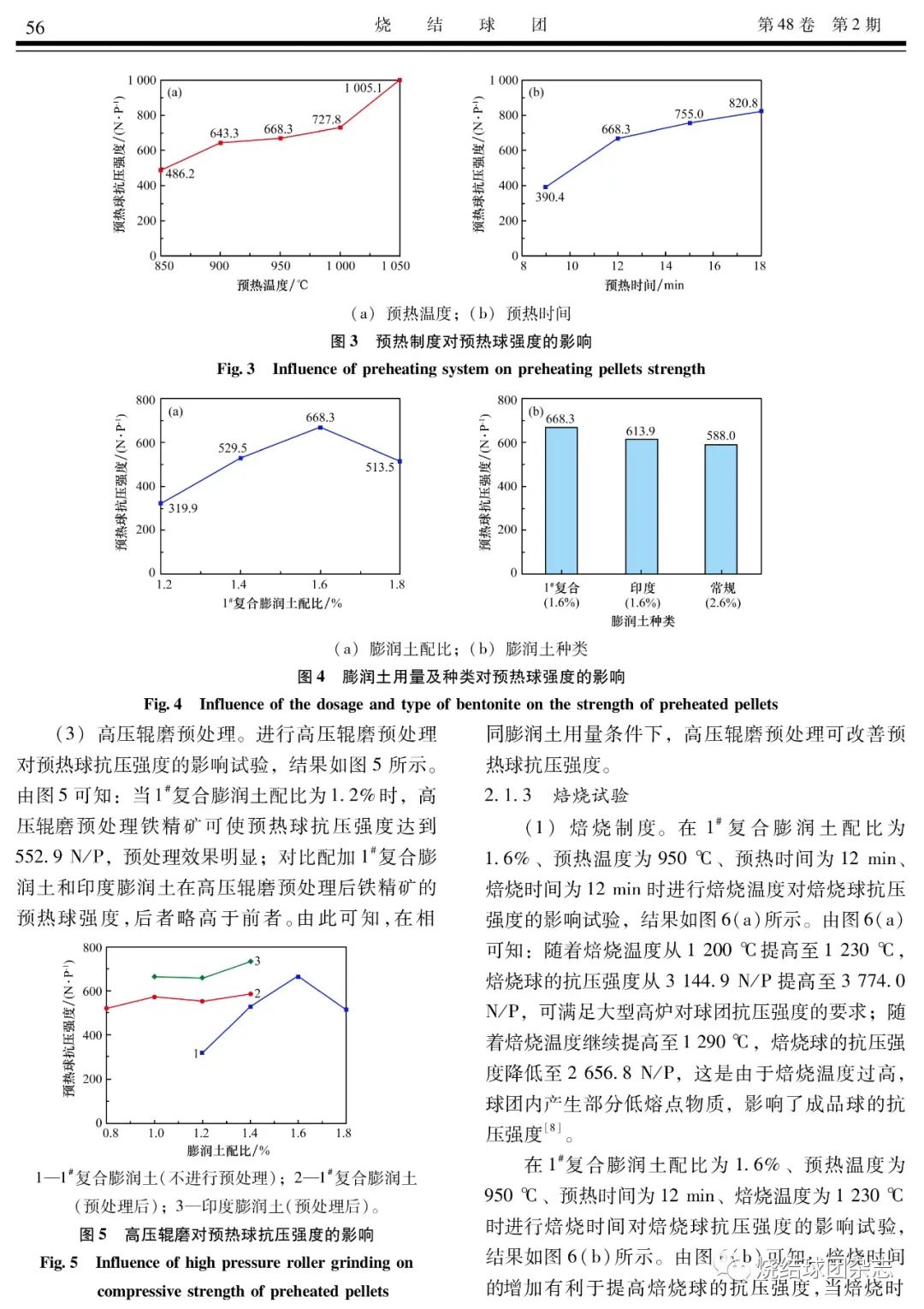

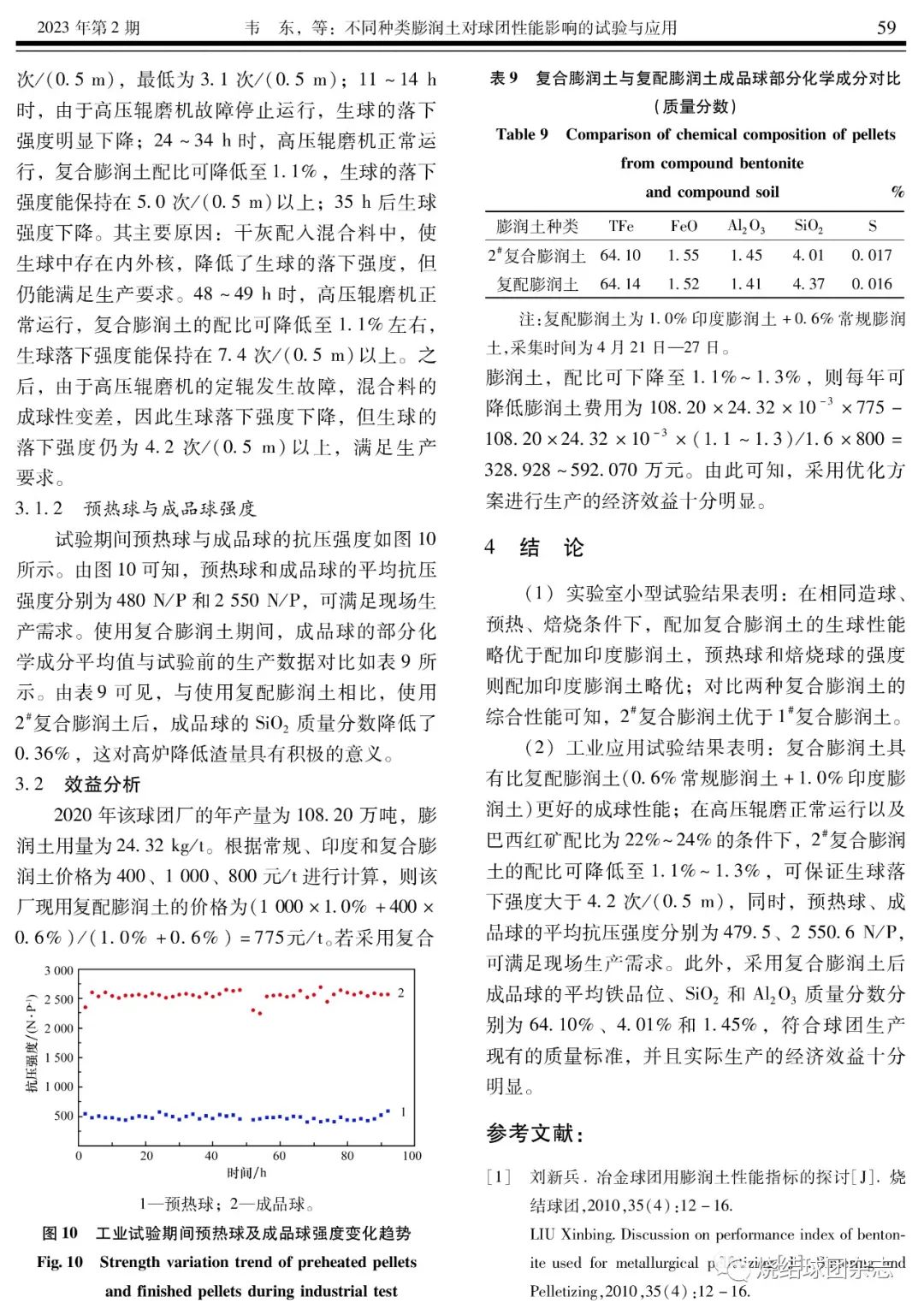

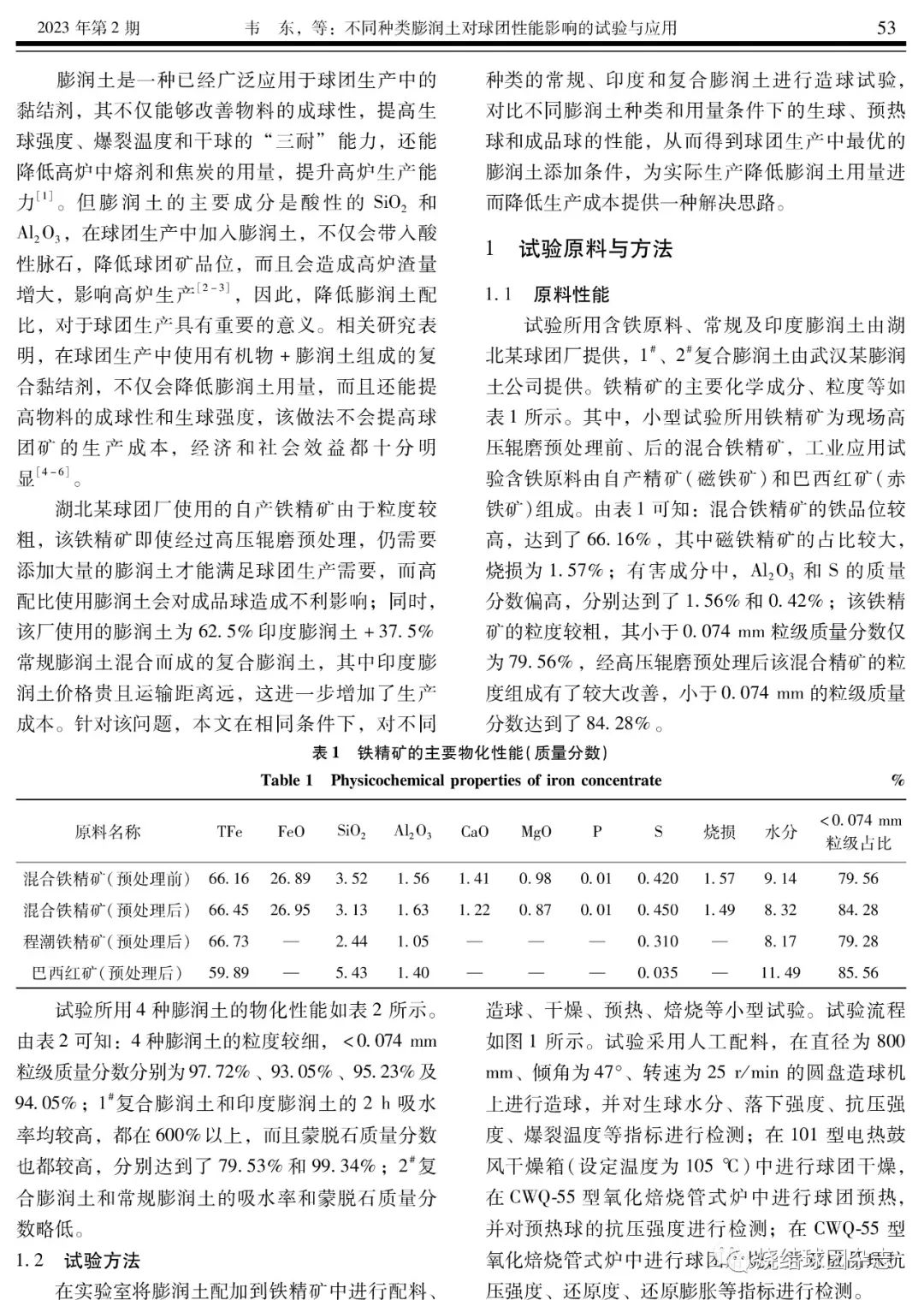

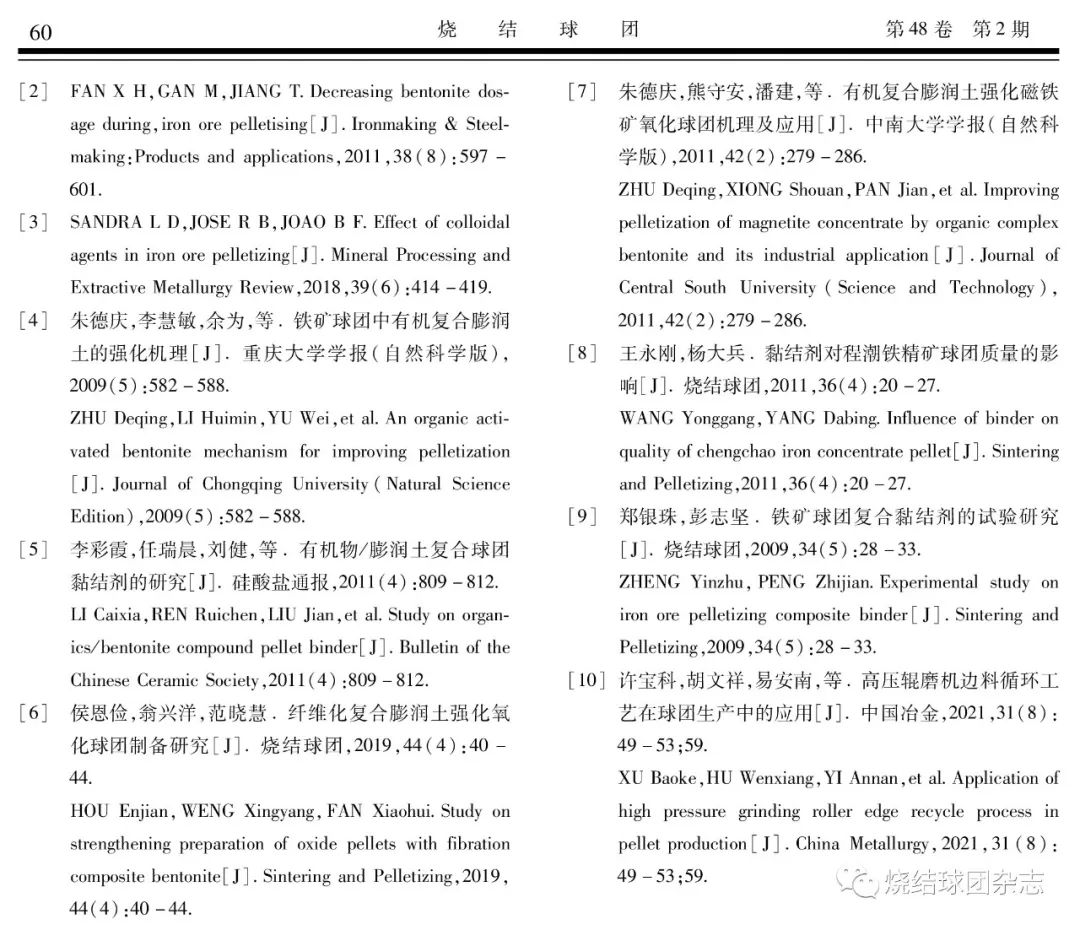

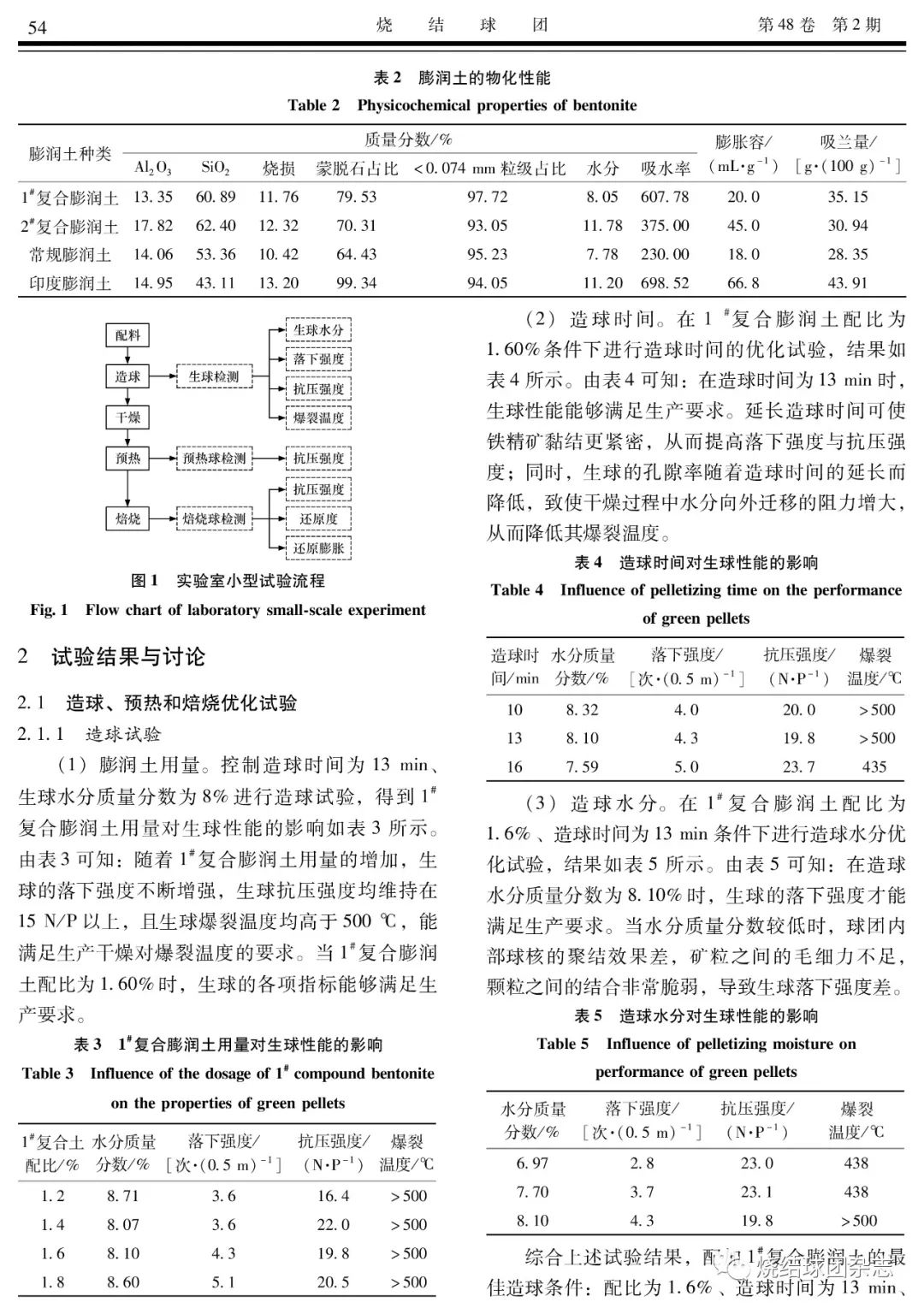

-
不同种类膨润土对球团性能影响的试验与应用 韦东1，胡钺2，胡梦杰2，罗艳红2，周仙霖2 （1.武钢资源集团有限公司，湖北 武汉 430070；2.武汉科技大学 a.资源与环境工程学院；b.冶金矿产资源高效利用与造块湖北省重点试验室，湖北 武汉430081） 摘要：膨润土特殊的层状结构与黏土特性使其成为球团矿生产的主要黏结剂，但是其主要化学成分为SiO₂和Al₂O₃，所以向球团中添加膨润土相当于加入了酸性脉石矿物，会降低成品球的铁品位，增加生铁冶炼的成本，因此，在球团生产中应尽量降低膨润土的用量。为此，本文采用复合膨润土进行实验室小型试验和工业应用试验，分析不同种类膨润土对球团性能影响。结果表明：与常规膨润土相比，配加复合膨润土能够有效提高生球、预热球及成品球性能，其中生球落下强度从2.4次/（0.5 m）提高到4.3次/（0.5 m），爆裂温度从360 ℃上升到500 ℃以上，成品球抗压强度的提升最为明显，从3 480 N/P增加到3 774 N/P；复合膨润土的配比要比常规膨润土低1.0%左右，经济效益显著。 关键词：球团；膨润土；黏结剂；烧结杯；工业试验
(责任编辑：zgltw)
