摘要：对邯钢东区3200m³高炉近年来8小时以上的长期休风操作进行总结，通过优化休风料、精准出铁、快速减风操作、适当堵风口实现准时安全休风，并为送风后立刻快速恢复奠定基础。

关键字：大型高炉；休风；复风；实践

邯钢东区3200m³高炉设有4个铁口、32个风口，两个矩形对称出铁场、嘉恒法水冲渣，炉顶煤气采取重力除尘加布袋干法除尘。高炉自2009年7月开炉以来，共进行各类休风85次，其中8小时以上的长期休风34次，每次高炉都对休风复风的操作进行优化改进，逐渐形成了一套适合该高炉的休风操作系统。

1  休风前的炉况调整

高炉在休风前32小时根据实际炉况进行调整，保证炉况稳定顺行、炉温充沛。在高炉顶温低于110℃时，或者焦比低于380kg/t时，提前32小时提高10kg/t左右焦比，同时矿批偏大，大于88t时提前退1~2吨矿批，疏导气流。适当提高燃料比，保证炉况顺行较差时，适当增加10kg/t左右焦比。提前24小时根据炉况状态调整炉料结构和焦炭负荷，可适当增加焦比、控制煤比，提高炉况、炉温的可控性、稳定性和抗干扰能力，实现休风前的一个冶炼周期内实现。[Si]控制在0.35—0.5%，高炉操控标准的上限水平；二元碱度控制在1.24左右，低于高炉日常操控标准0.04；铁水物理热1510℃以上，与正常控制标准一致。休风前的炉况调整详细控制标准及应对措施见表1。

2  休风料

2.1  休风负荷料调整

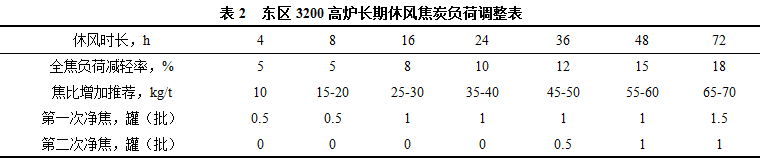

休风轻负荷料加入时间以高炉休风时轻负荷料下达到软融带以下、高炉复风后出第一次铁时下达到风口，能有效提高第二次铁温度为原则确定加入时间。同时，在休风前炉况调整后的焦炭负荷基础上，根据休风时长要适当减轻焦炭负荷。（见表2）

净焦加入原则是根据休风时长，在焦炭负荷调整的基础上另外集中加净焦，第一次加净焦以复风后第一次铁时下达风口、作用于第二次铁为原则确定加入时间，第二次加净焦间隔7批料。（见表2）

2.2  休风碱度调整

（1）休风前24小时，根据炉渣实际碱度，调整炉料结构，将碱度控制在1.23左右，比高炉操控标准低0.02。

（2）变休风轻负荷料时，碱度按照0.5%[Si]再次下调炉渣碱度0.02。

（3）加净焦时，隔3批带矽石平衡碱度，没有矽石可以用球换烧结矿代替，每次根据当时碱度与加焦量，带1~3吨矽石。

3  休风前出铁操作

休风前出铁操作不但关系到高炉是否能准时休风，影响到高炉的检修进度，还关系到送风后高炉能否快速恢复。出铁太晚检修不能按期进行，出铁差容易造成休风时风口进渣，送风后炉内集铁多、透气性差还会影响炉况恢复，甚至出现坏风口而被迫二次休风等情况。为实现准时出净渣铁，邯钢东区通过长期实践，总结一套标准化休风流程。后文以8：00休风为例。

（1）提前兑好铁罐，提前安排好出铁时间，确保第一个铁口5：30左右开口。

（2）第二个铁口选择在6：20~6：：40之间打开，先开铁口出铁量与理论铁量相差大选择早点开口，相差不大，选择6：40打开铁口为宜，确保在早上8点左右休风结束。

（3）当两个铁口都来风后，开始减风。根据先开铁口的出铁情况选择上下限风压，两铁口都来风，风量减至4000m3 /min以下顶温合适，喷铁口还厉害时可以继续减风；如果单铁口来风，喷溅严重，可以先堵一个铁口。如果顶温低，需用风吹顶温时，炉前要晚点堵口。

（4）钻头使用，最后一次铁正常使用钻头，推荐先开铁口用57.5mm钻头，后开铁口用60mm钻头。两铁口尽量延长重叠时间，保证出净渣铁，提高减风速度。

（5）铁口深度，保证3.5～3.7m，避免浅铁口，最后一次打泥为正常的1/2～1/3即可，避免送风后开口困难。

（6）放炭包。当休风时间超过8小时，必须放碳包，要求休风后工长联系调度兑好碳包罐。炉前常白班负责放碳包，并对碳包与主沟检查。

（7）要准备烧铁口氧气管与一部分加长铁棒备用，保证最后准时出铁。

4  休减风程序

传统操作规程休风程序过于笼统，可操作性差，部分步骤与实际不相符无法操作，3200高炉根据实际情况全面整理、完善。包括高炉切煤气的操作、休风时氮气流量控制等。同时高炉对减风过程也进行了标准化。要求开始减风到休风不超过32分钟，通过炉前组织与炉内的配合，实现在减风前如果两个铁口都能渣铁出净，来风后快速减风，直到休风（减风过程见表3）。

5  堵风口操作

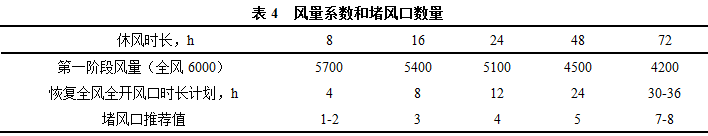

堵风口原则：根据休风时长，确定复风后高炉风量应尽快达到第一阶段风量水平（达到正常全风系数标准），参考正常生产标准风速控制范围确定堵风口数量。第一阶段目标风量系数和堵风口数量推荐值见表4。高炉复风后尽可能缩短引煤气时间， 实现送风比大于1.0。引煤气后积极加风、逐步恢复料线，在炉况顺行状态下，第一次铁口打开时风量应达到第一阶段目标风量水平。

6  结语

（1）高炉休风是一个系统工程，要实现安全快速休风并为后期送风奠定基础，需要高炉各个环节严格控制。

（2）休风前能否达到指定的炉温、碱度等控制标准是复风后能否快速恢复的关键。

（3）休风轻负荷料加入时间是以高炉休风时轻负荷料下达到软融带以下、高炉复风后出第一次铁时下达到风口，能有效提高第二次铁温度为原则确定。

（4）休风前出铁操作不但关系到高炉是否能准时休风，还关系到送风后高炉能否快速恢复。

（5）休风堵风口在送风初期低风量时能有效提高风速，促进气流分布。
