-
摘 要：此次高炉炉缸冻结，气流分布不均、长期炉况失常，甚至严重到需要非均匀性调节风口。恢复过程中炉缸冻结不具备正常休风条件，通过坚持中心、边缘两道气流保证顺行，然后逐步开风口加风，待炉缸运行状态逐步好转，炉缸活跃程度具备正常休风条件后，休风非均匀性调节风口，复风过程中，坚持中心、边缘两道气流确保高炉稳定顺行，待达到一定强度以后运行一段时间，观察下部非均匀性风口调节是否适合高炉生产需要，再逐步上部调节使高炉进入高强度长周期稳定顺行。
关键词：炼铁；炉缸冻结；气流分布不均；调节风口
达钢5号高炉是一座1780m³、24个风口的双铁口高炉，此次由于风口小套漏水、铁口喷溅处理不及时等多种原因导致炉缸冻结[1]、高炉气流分布不均、长期炉况失常，最终通过坚持中心、边缘两道气流保证高炉低强度顺行，炉缸逐步好转，把握时机对炉缸灌浆，消除铁口喷溅，同时待炉缸活跃程度具备正常休风条件后，根据炉顶气流情况，休风非均匀调节风口小套使高炉气流分布合理，然后通过合理的上部调节使高炉逐步进入长周期稳定顺行。 1 检修前高炉长周期稳定顺行的基本参数

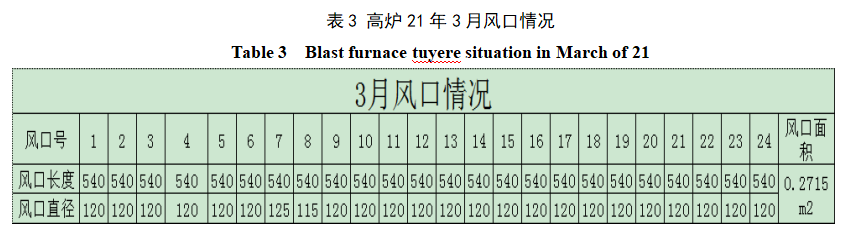

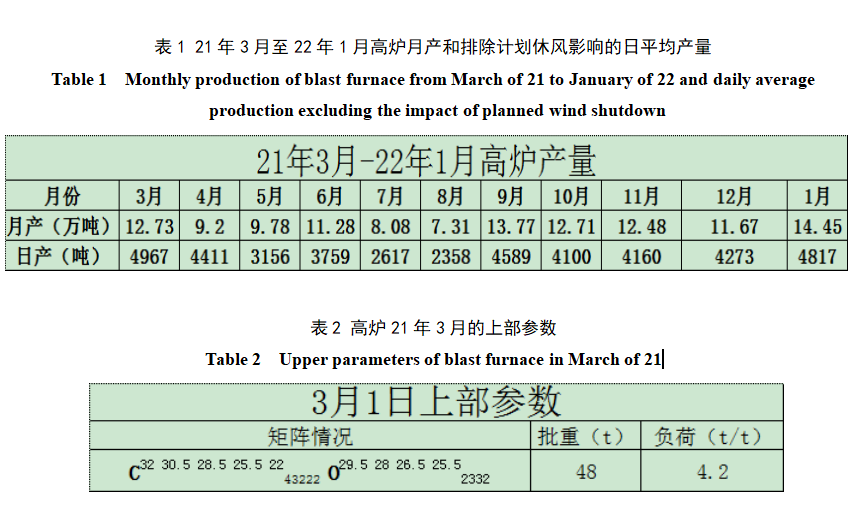

从表1可以看出2021年3月5号高炉稳定顺行，从表2、表3可以看出高炉稳定顺行时布料矩阵坚持中心气流为主边缘气流为辅，而且24个风口基本均匀分布。
2 小套漏水、铁口喷溅处理不及时等导致炉况失常
2021年3月27日至4月7日计划检修，复风后第8天达到正常日产。22日发现5号风口小套漏水，25日出现铁口喷溅影响渣铁排放。29日休风更换损坏小套。30日恢复炉况时炉顶煤气中氢浓度超标，炉前一直放不出来渣，同时发现一个风口小套漏水，于是决定强制休风从风口放渣，休风后打开13号风口大盖，渣从风口流出。 3 中心加焦有利于增加高炉抗干扰能力
5月、6月高炉恢复过程中，由于外部原因高炉数次长时间紧急休风，高炉恢复缓慢。7月中旬在上强度的过程中，高炉出现掉渣皮导致炉温过低[2]，渣铁排放困难，炉况恶化。8月炉缸不活，渣铁难以排放，风量加不上去，频繁出现风口涌渣烧套，但是通过中心、边缘两道气流有利于增加高炉抗干扰能力，高炉8月后期炉况逐步好转，9月高炉处于低强度冶炼。

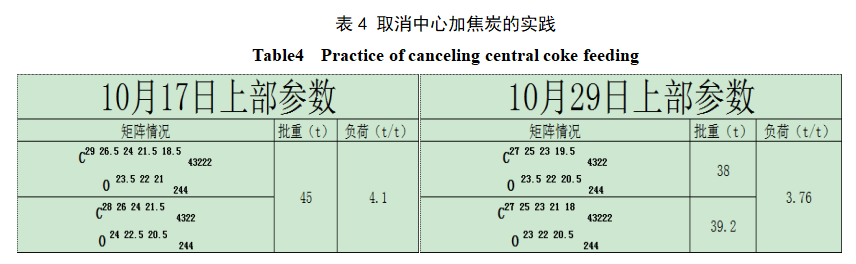

通过表4可知10月17日为了强化冶炼，矩阵调节取消中心加焦炭同时压边，高炉逐渐出现不受风，压差高[3]，同时炉缸工作状态逐步变差。 3 合理的矩阵、风口调节终于恢复长周期稳定顺行
高炉坚持中心、边缘两道气流，确保高炉稳步向好发展，炉缸逐步好转以后，把握时机对炉缸灌浆[5]，消除铁口喷溅，同时根据炉顶气流情况，待炉缸活跃到具备高炉正常休风条件[4]以后，休风调节风口小套，再通过上部合理调节，高炉逐步恢复长周期稳定顺行。 通过表4可知10月29日恢复中心加焦炭[5]，30日检查出两个风口小套漏水，但考虑到炉缸工作情况不具备正常休风条件（休风风口涌渣），通过表5可知高炉坚持中心加焦同时发展边缘气流，两道气流保证高炉低强度顺行[6]，从而逐步加风使炉缸运行状态改善， 终于11月26日顺利休风更换损坏风口小套（其中一个损坏的小套前端已全部烧损）。

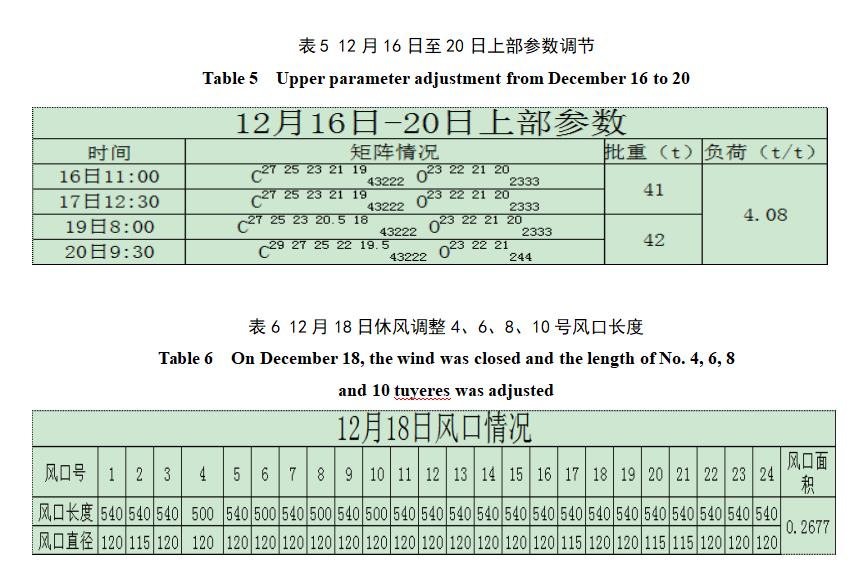

12月炉况逐步好转，产量逐步起来，炉缸逐步活跃，再通过把握时机灌浆，铁口喷溅逐步消除，但通过炉顶料面监控画面，判断4号至8号风口上方的边缘气流相对较弱，通过表6可知18日休风调整4、6、8、10号风口小套长度同时更换损坏风口小套，4、6、8、10号小套长度由原来的540mm调至500mm，通过表5可知20日通过矩阵调节坚持中心加焦同时进一步发展边缘气流，12月月末季度检修前最后一周高炉日均产量4781吨。

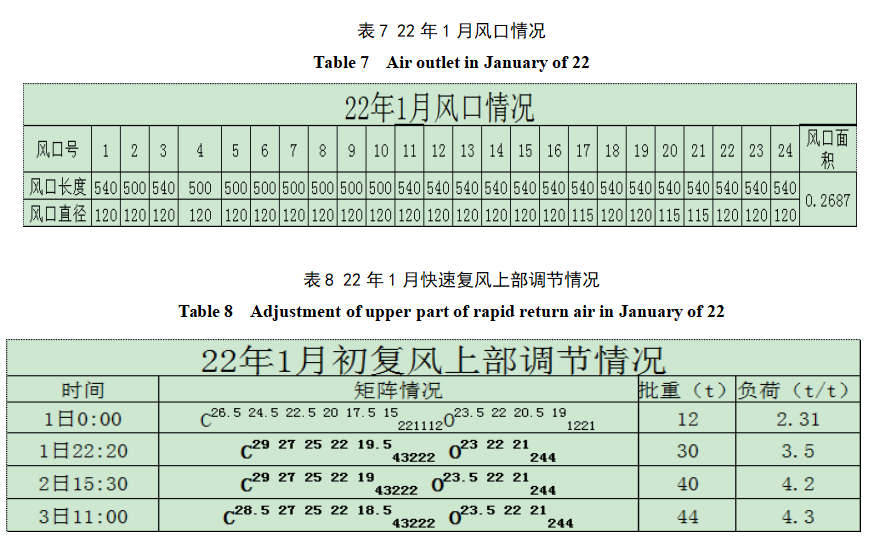

通过表8可知12月末季度检修，休风后调整2、5、7、9号风口小套长度，小套长度由原来的540mm调至500mm，同时调大2号风口面积，此次复风后继续坚持中心加焦同时发展边缘气流，高炉恢复顺利，复风第二天中期基本恢复正常生产，第三天达4766吨。之后高炉日产稳定在4700吨左右以后，观察下部非均匀性风口调节是否适合高炉生产需要。

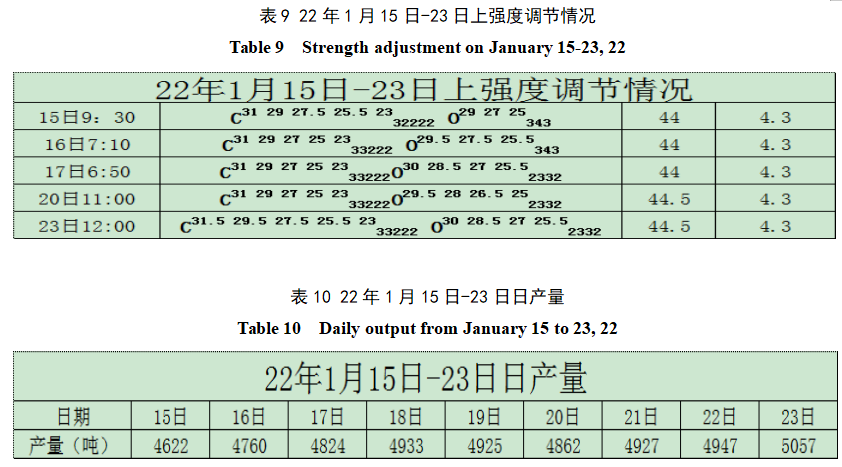

通过表9、表10可知1月15日过后开始通过调节上部参数，强度逐步上升，同时根据高炉运行情况及时微调，高炉稳步进入长周期稳定顺行。 4 总结
此次高炉炉缸冻结，气流分布不均、长期炉况失常，甚至严重到需要非均匀性调节风口。恢复过程中炉缸冻结不具备正常休风条件，通过坚持中心加焦同时发展边缘气流保证顺行，然后逐步开风口加风，待炉缸运行状态逐步好转，炉缸活跃程度具备正常休风条件后，休风非均匀性调节风口，复风过程中，继续中心加焦同时发展边缘气流保证顺行，待达到一定强度以后运行一段时间，观察下部非均匀性风口调节是否适合高炉生产需要，再逐步上部调节使高炉进入高强度长周期稳定顺行。 5 参考文献
[1] 周传典．高炉炼铁生产技术手册[M]．北京：冶金工业出版社，2002：251.
[2] 孙力.高炉大沟的校核[J].中国冶金，2014, 24(11) 50-52.
[3] 张寿荣．高炉失常与事故处理[M]．北京:冶金工业出版社，2013：92.
[4] 孙力.达钢5号高炉大修开炉实践[J].钢铁研究，2017, 45(6) 19-21.
[5] 王筱留．高炉生产知识问答(第2版)[M]．北京:冶金工业出版社，2011：78.
[6] 马俊，唐春.孙力.高炉炉缸中心温度偏低的操作[J].钢铁研究，2016, 44(3) 50-53.
(责任编辑：zgltw)
