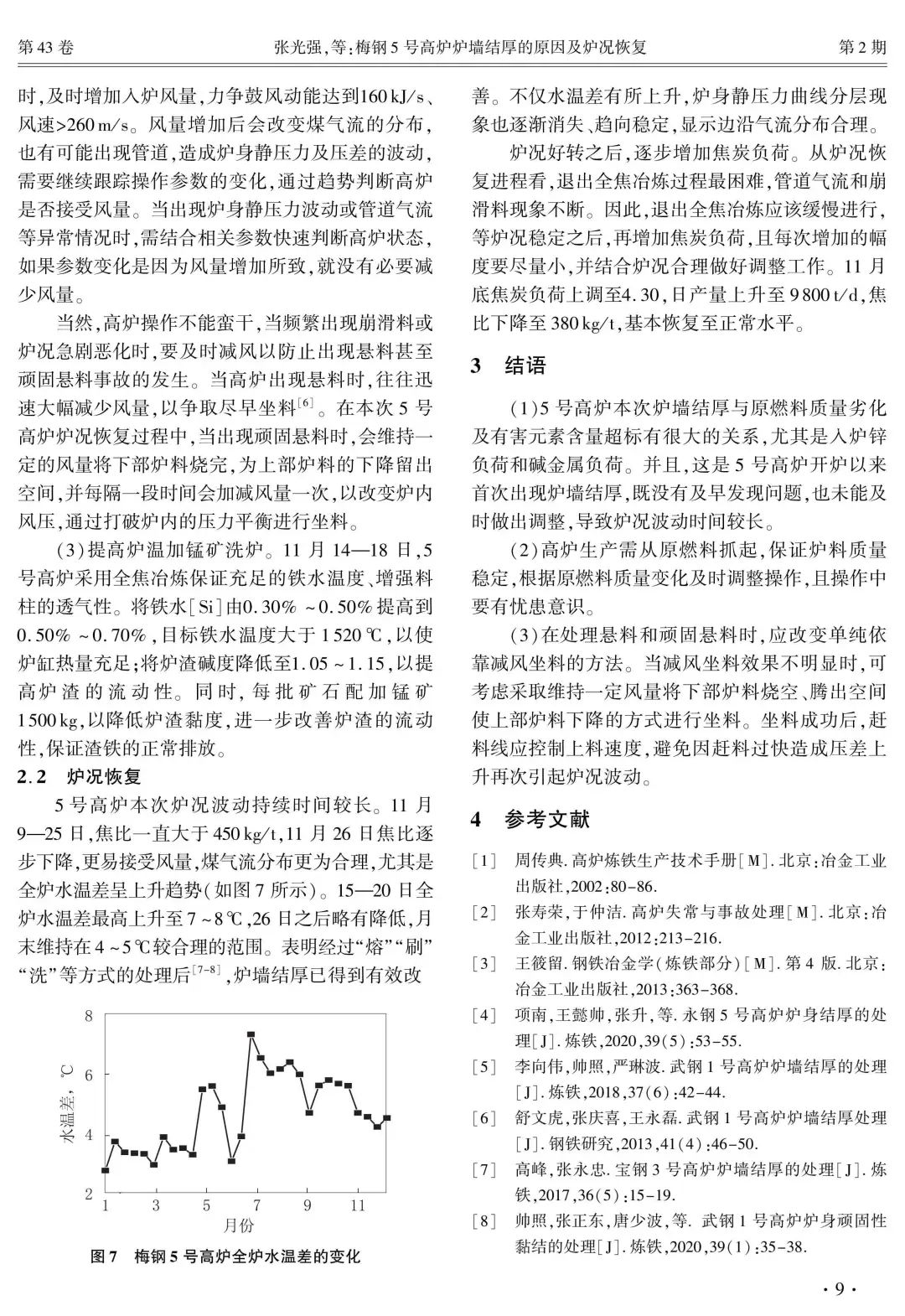

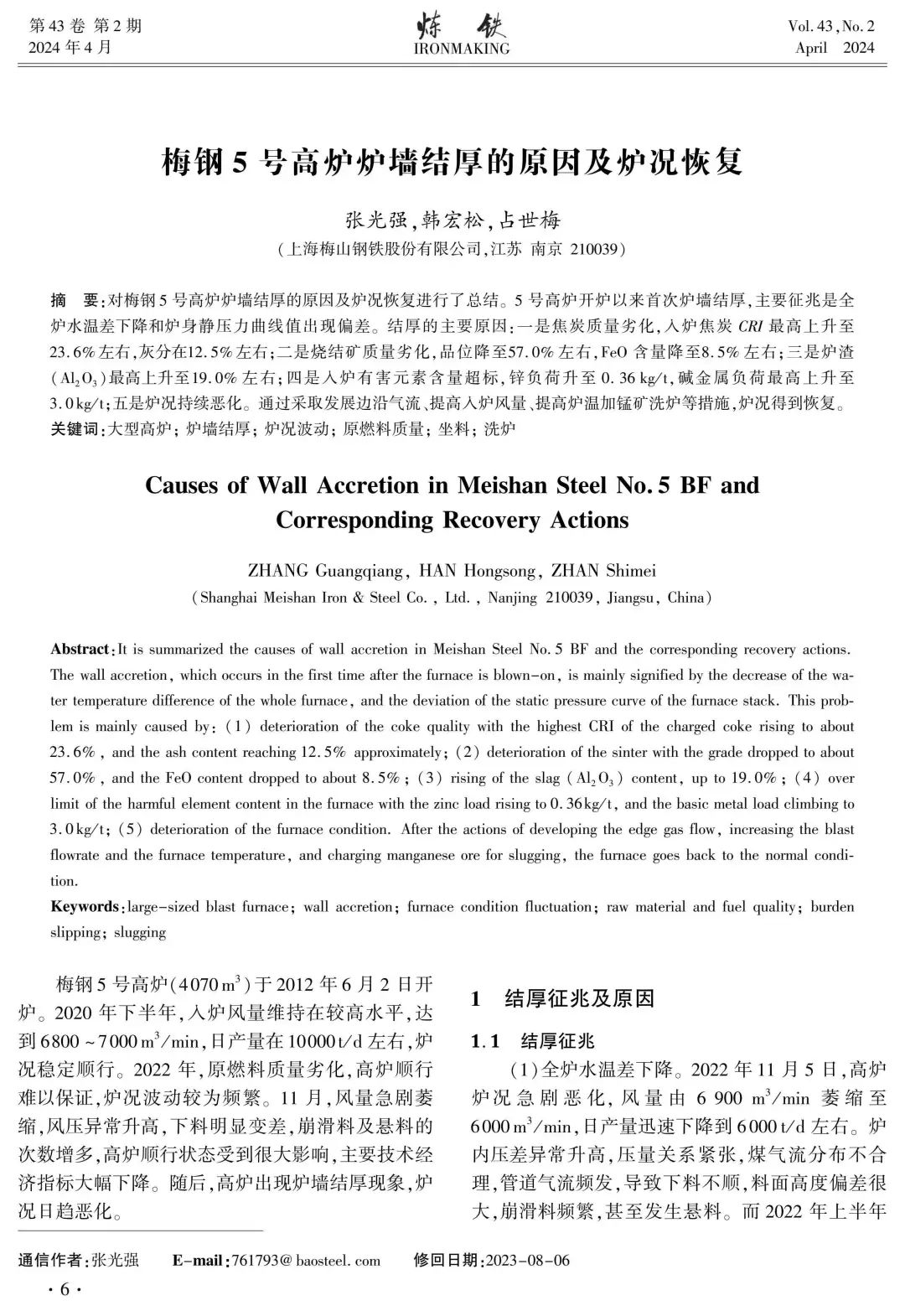

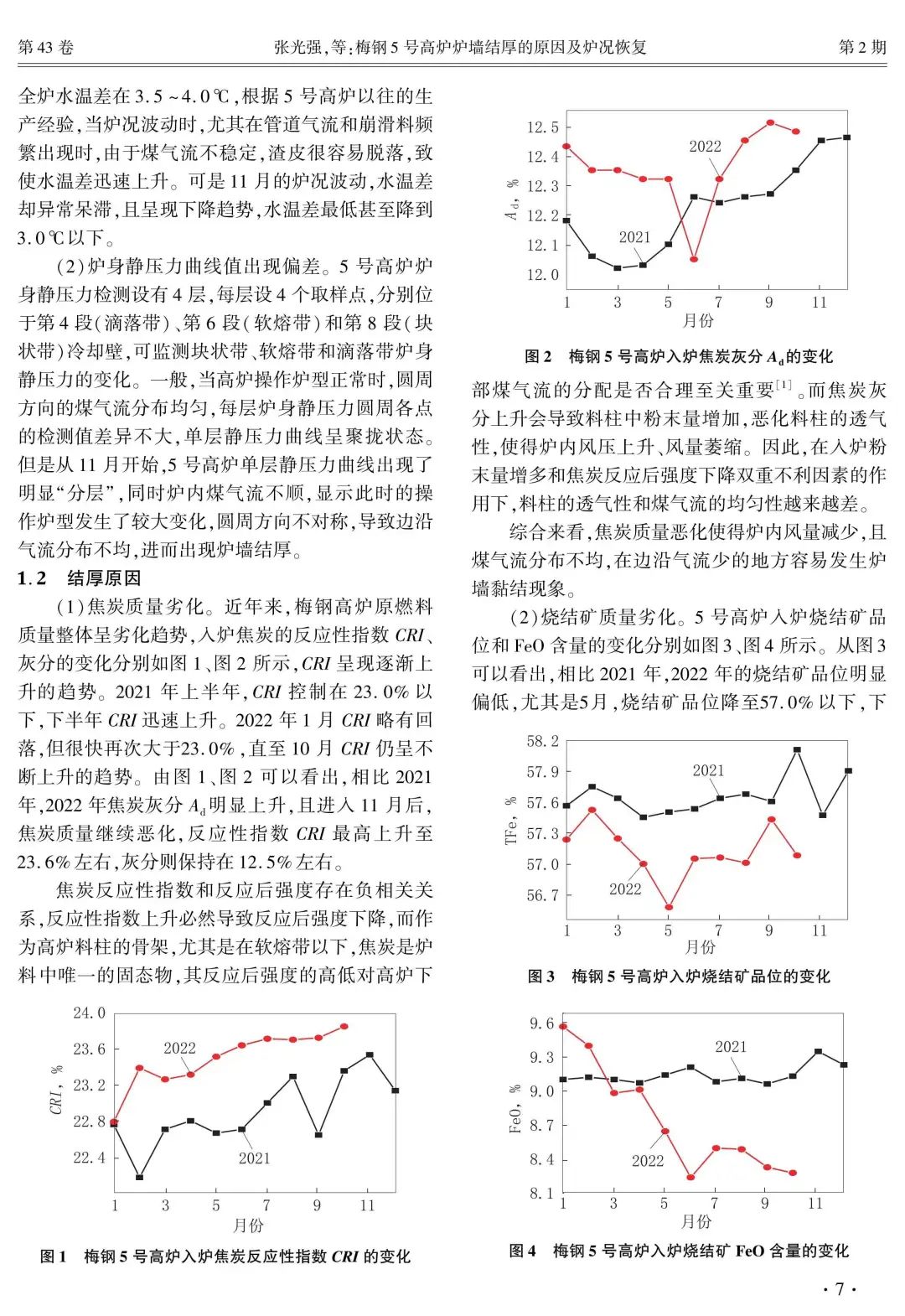

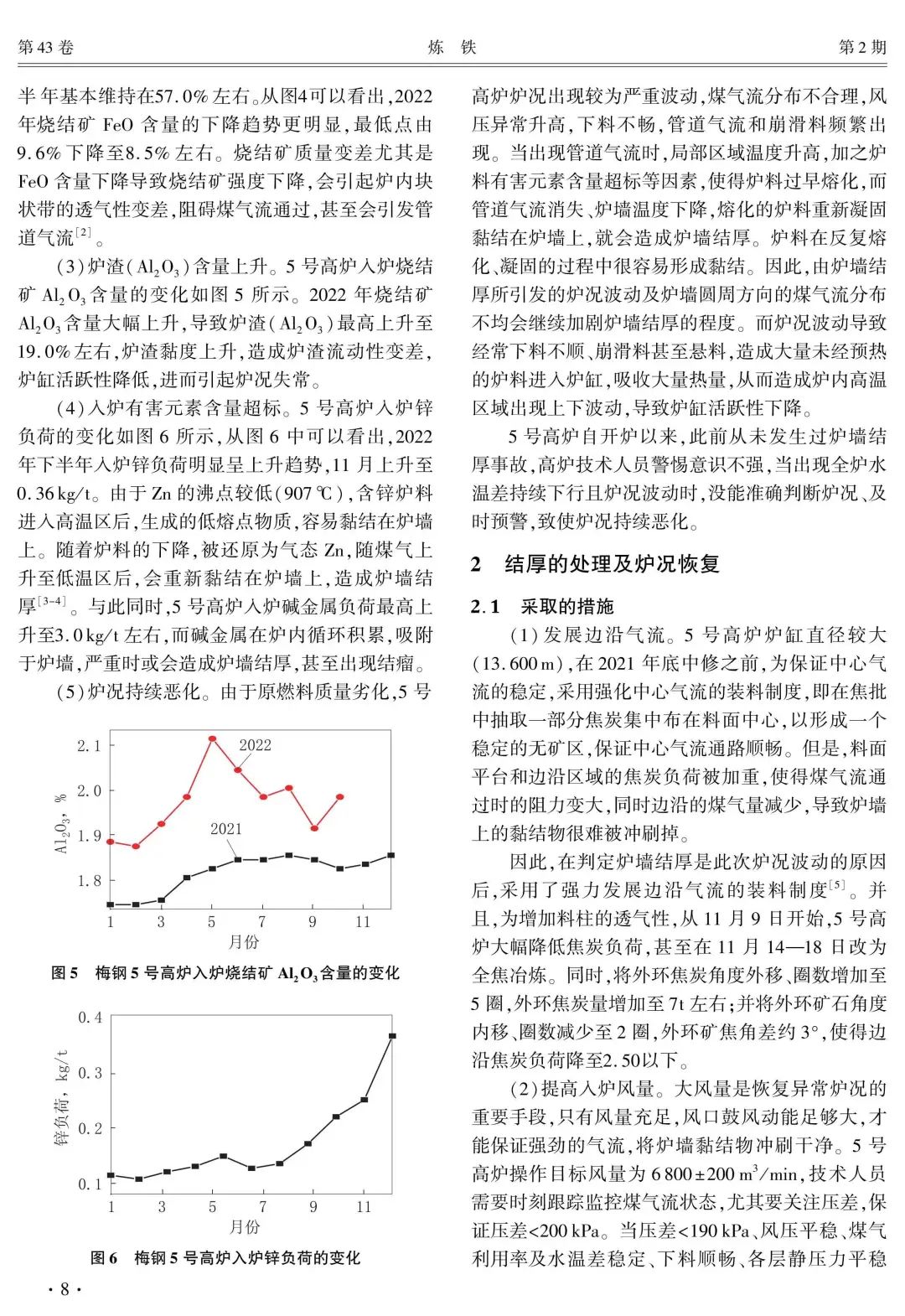

-
梅钢5号高炉炉墙结厚的原因及炉况恢复 张光强,韩宏松,占世梅 (上海梅山钢铁股份有限公司,江苏 南京 210039) 摘 要:对梅钢5号高炉炉墙结厚的原因及炉况恢复进行了总结。5号高炉开炉以来首次炉墙结厚,主要征兆是全炉水温差下降和炉身静压力曲线值出现偏差。结厚的主要原因:一是焦炭质量劣化,入炉焦炭CRI最高上升至23.6%左右,灰分在12.5%左右;二是烧结矿质量劣化,品位降至57.0%左右,FeO含量降至8.5%左右;三是炉渣(Al2O3)最高上升至19.0%左右;四是入炉有害元素含量超标,锌负荷升至0.36kg/t,碱金属负荷最高上升至3.0kg/t;五是炉况持续恶化。通过采取发展边沿气流、提高入炉风量、提高炉温加锰矿洗炉等措施,炉况得到恢复。
关键词:大型高炉;炉墙结厚;炉况波动;原燃料质量;坐料;洗炉
(责任编辑:zgltw)
