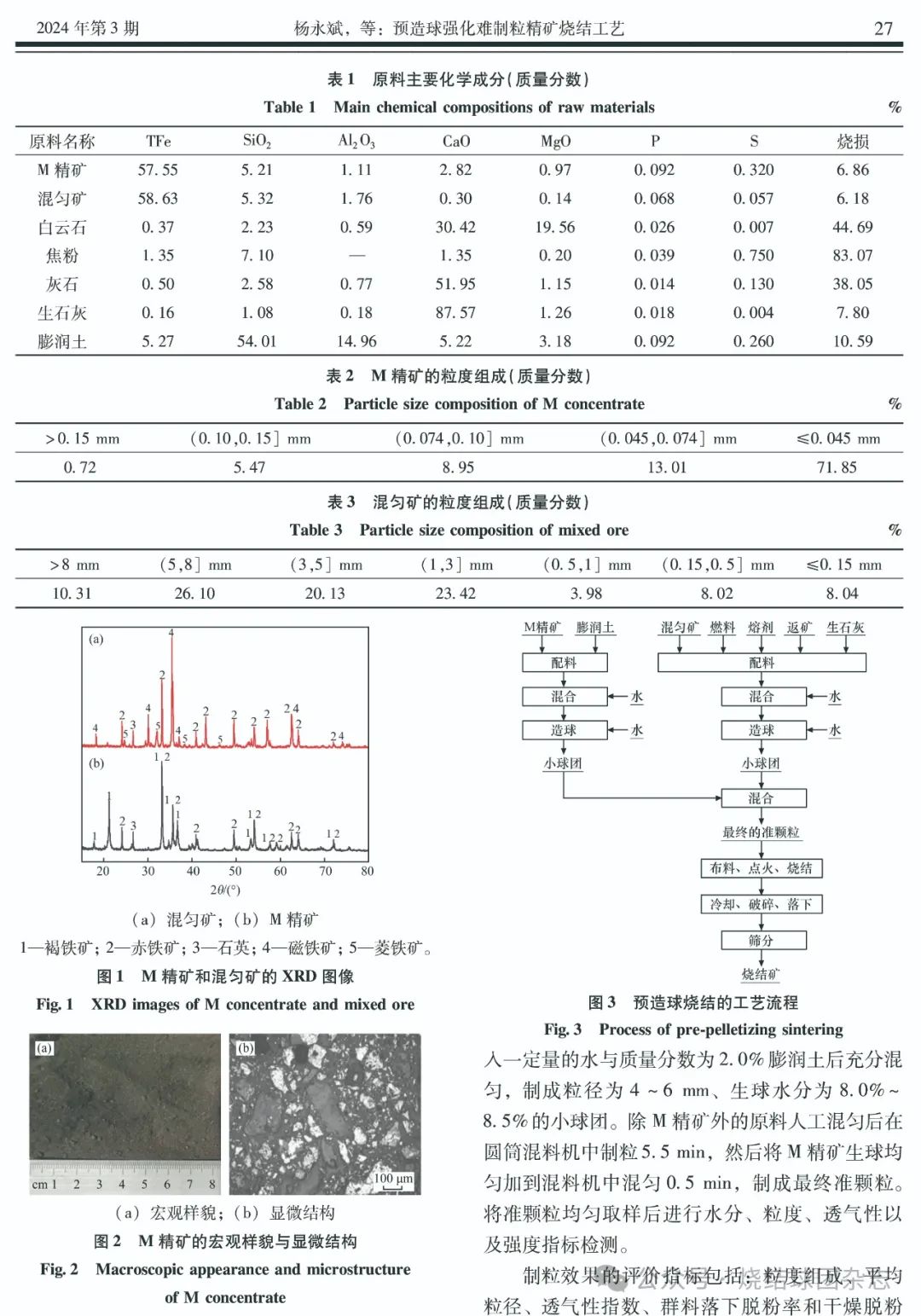

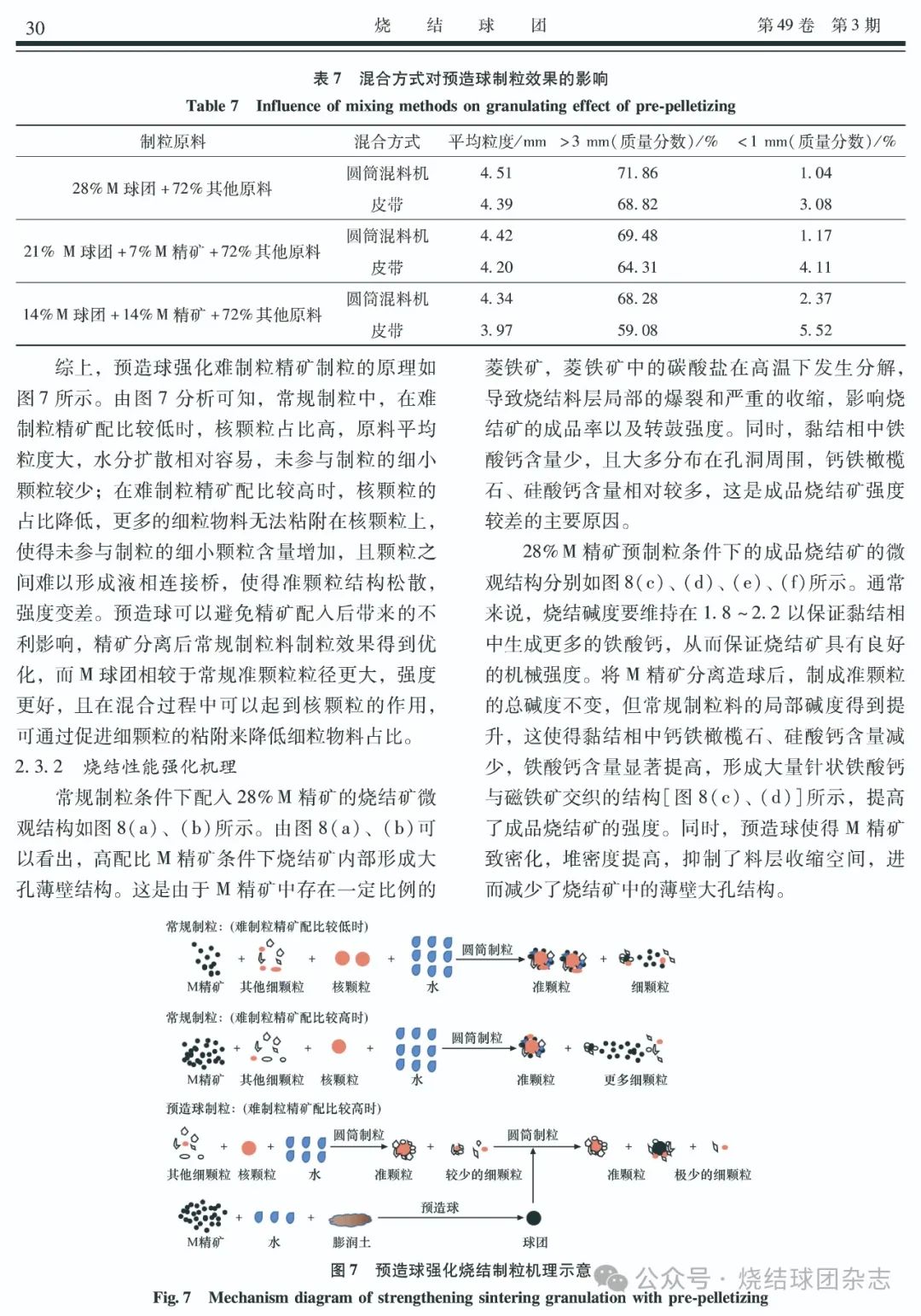

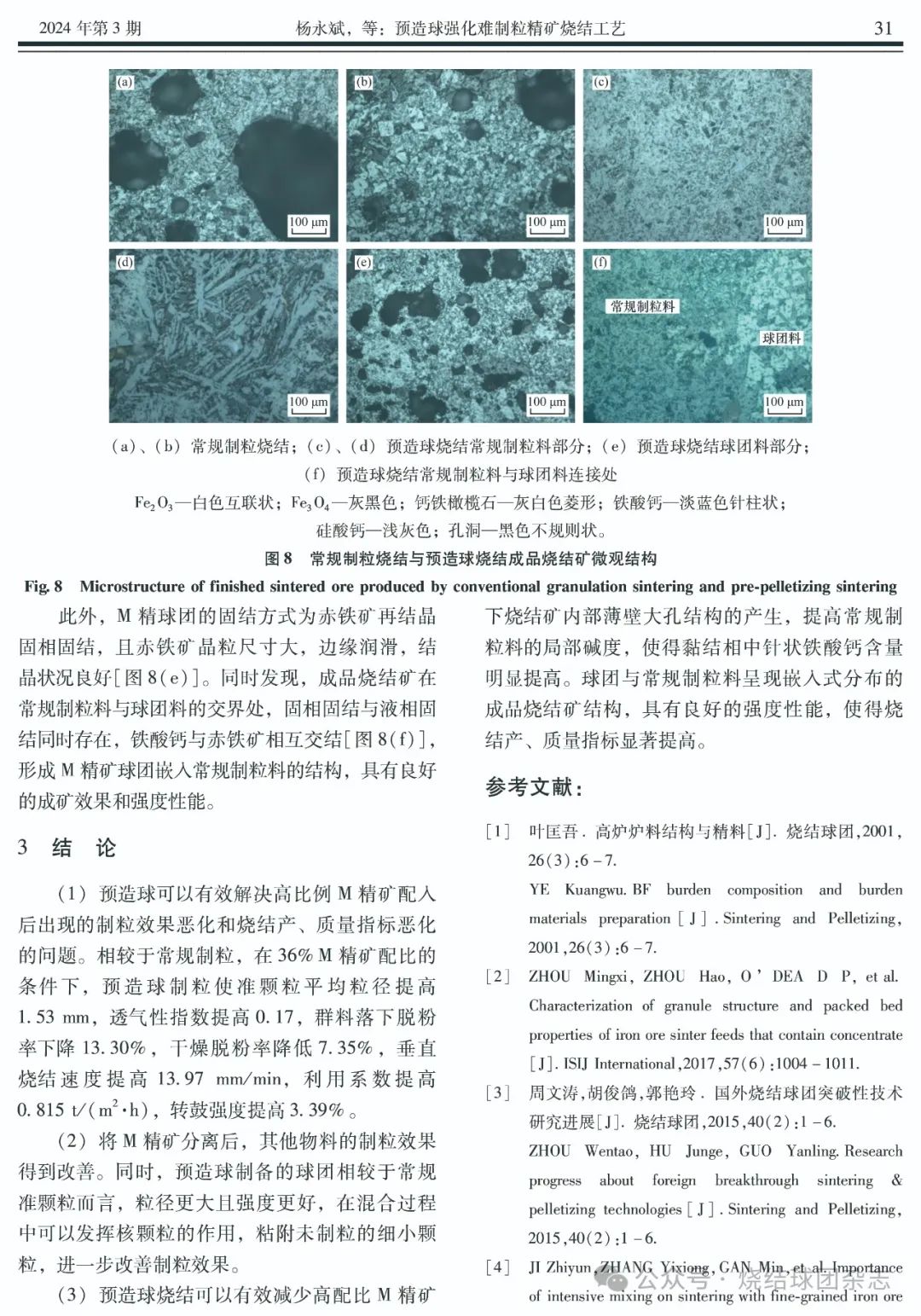

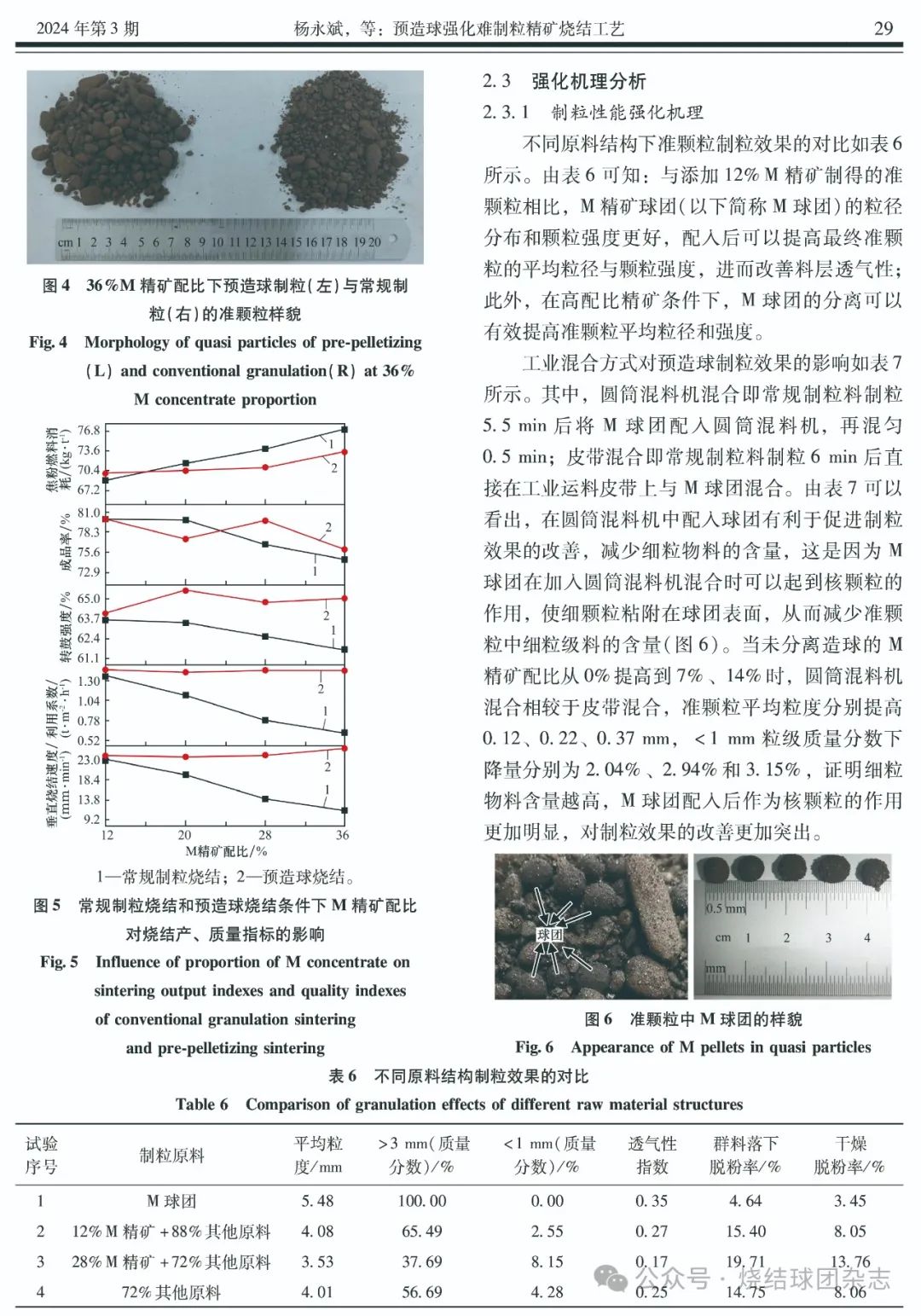

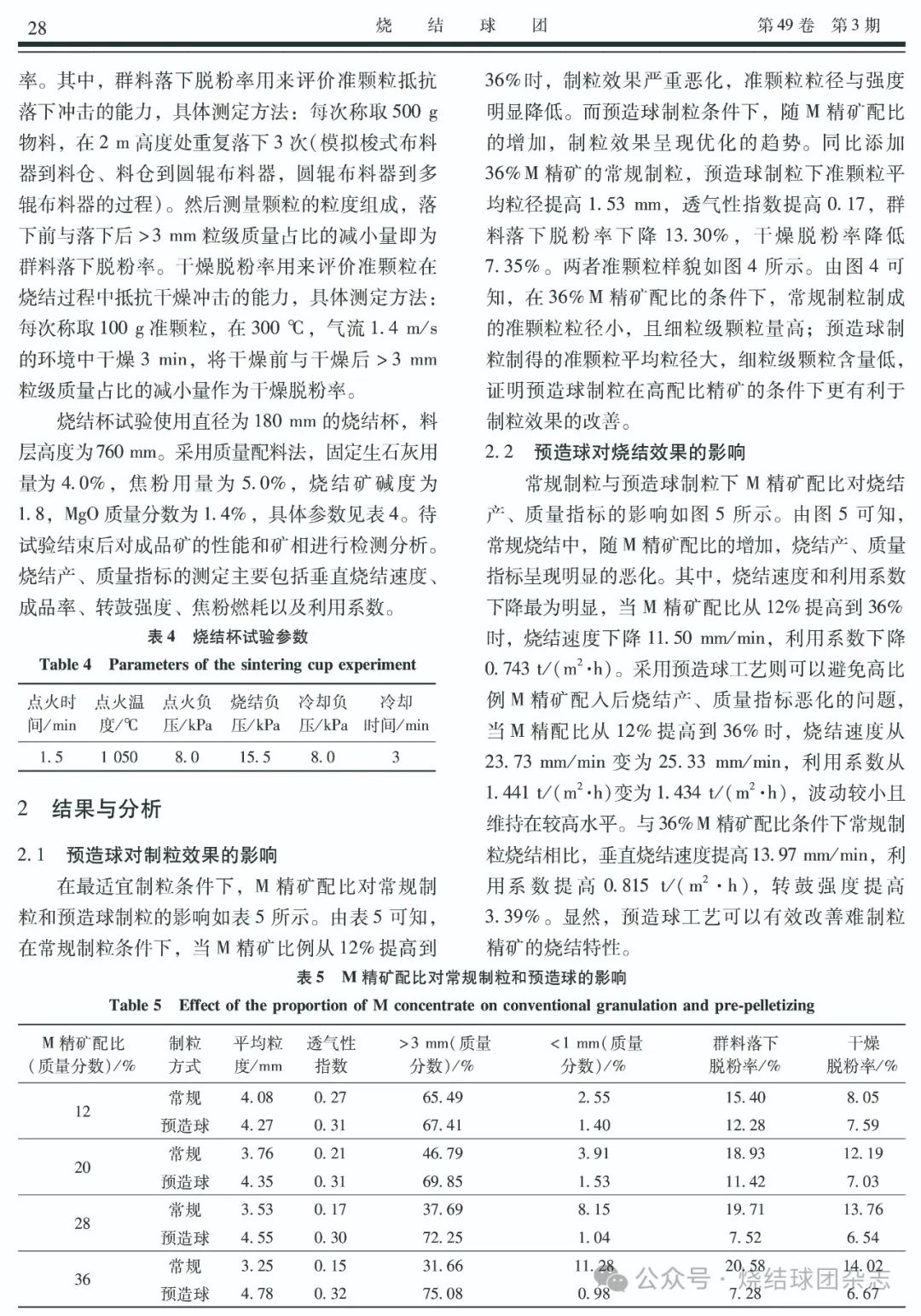

-
预造球强化难制粒精矿烧结工艺 杨永斌，唐培垚，王林，钟强，李骞，姜涛 （中南大学 资源加工与生物工程学院，湖南 长沙 410083） 摘要：随着进口铁矿石价格的增长，充分利用廉价的难处理铁矿资源成为钢铁企业降本增效的关键。本文针对难制粒精矿在烧结中利用率低的问题，在复合造块法的基础上开发了预造球工艺，显著提高了难制粒精矿的配入量，有效改善了制粒效果与烧结产、质量指标。研究表明，在难制粒精矿配比达到36%时，采用预造球制粒可以使准颗粒平均粒径提高1.53 mm，透气性指数提高0.17。在此基础上，垂直烧结速度提高13.97 mm/min，利用系数提高0.815 t/（㎡·h），转鼓强度提高3.39%。预造球烧结中，由于难制粒精矿的分离，常规制粒料部分的制粒性能得到优化，局部碱度得到提高，形成大量的针柱状铁酸钙。在常规制粒料与球团料交界处固相固结与液相固结同时存在，铁酸钙与铁氧化物相互交织，形成球团嵌入式分布的成品矿结构，具有良好的成矿效果和强度性能。 关键词：烧结；制粒；预造球；复合造块法；难制粒精矿
(责任编辑：zgltw)
