中国炼铁网欢迎您!

中国炼铁网

当前位置: 主页 > 技术文摘库 >

沙钢5800m³高炉风口破损特征及原因初探

时间:2024-05-21 08:14来源: 炼铁杂志 作者: 朱华 点击:

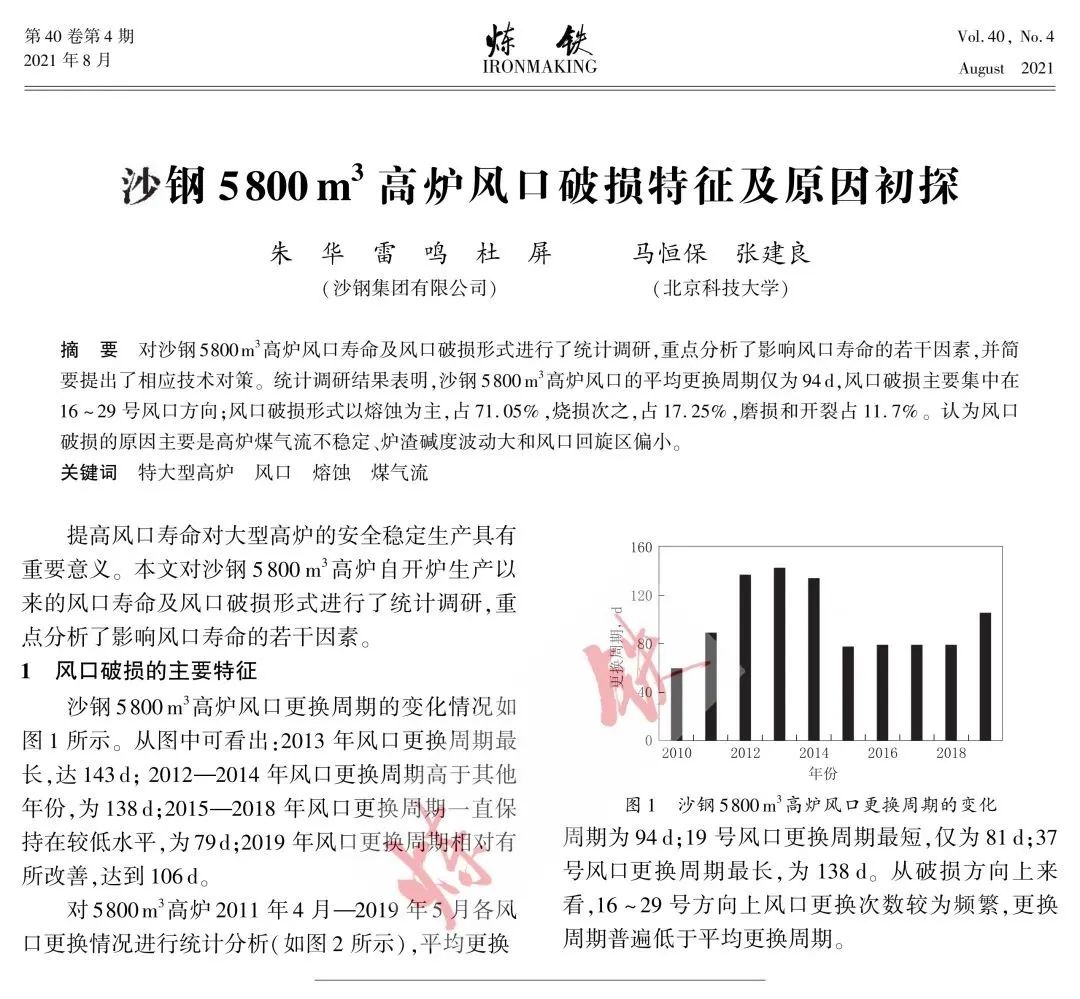

沙钢5800 m³ 高炉风口破损特征及原因初探 朱 华 雷 鸣 杜 屏 马恒保 张建良 ( 沙钢集团有限公司 ) ( 北京科技大学 ) 摘 要 对沙钢5800 m 3 高炉风口寿命及风口破损形式进行了统计调研,重点
  • 沙钢5800高炉风口破损特征及原因初探

    朱  华   雷  鸣   杜  屏     马恒保  张建良
    (沙钢集团有限公司)    (北京科技大学

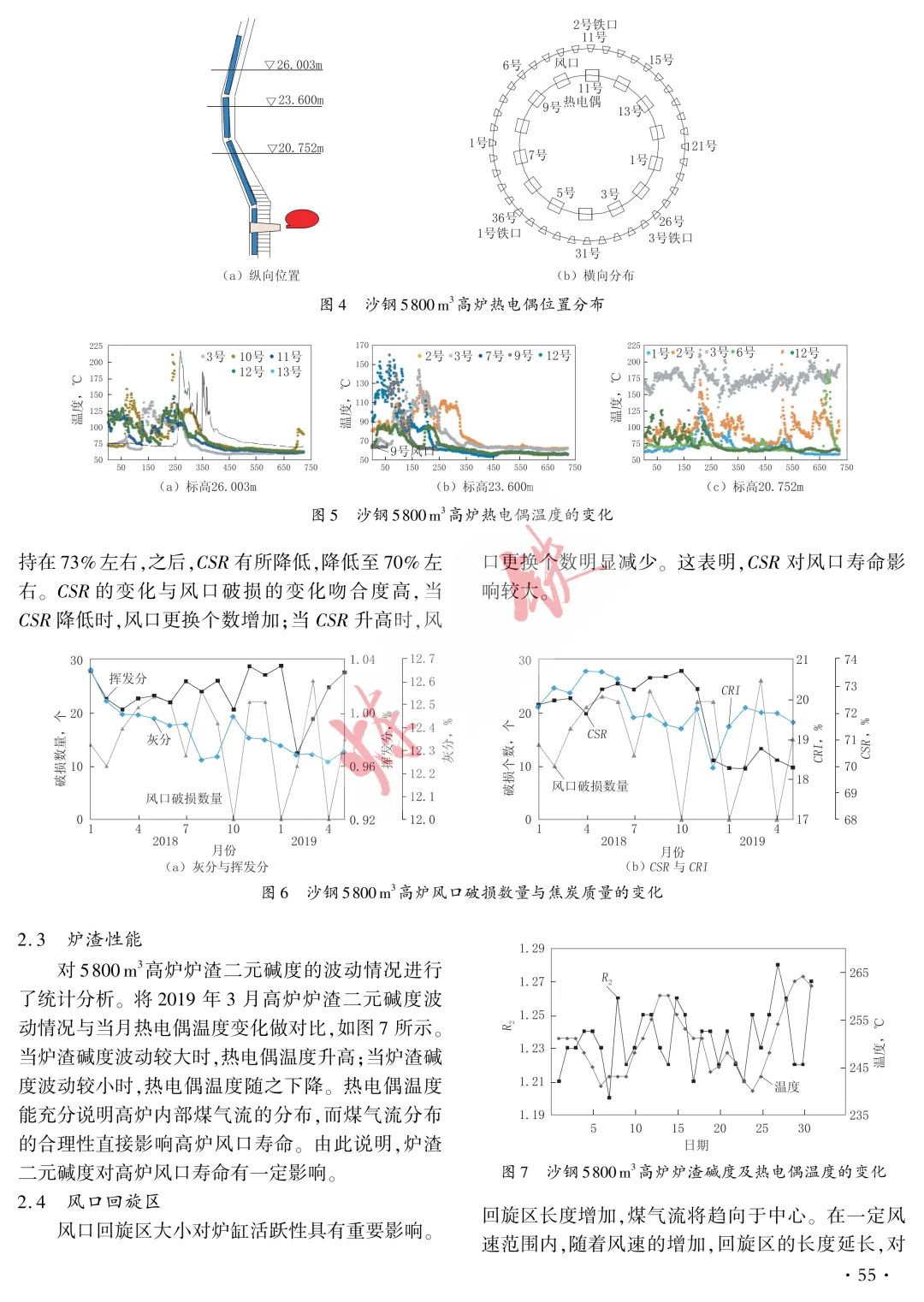

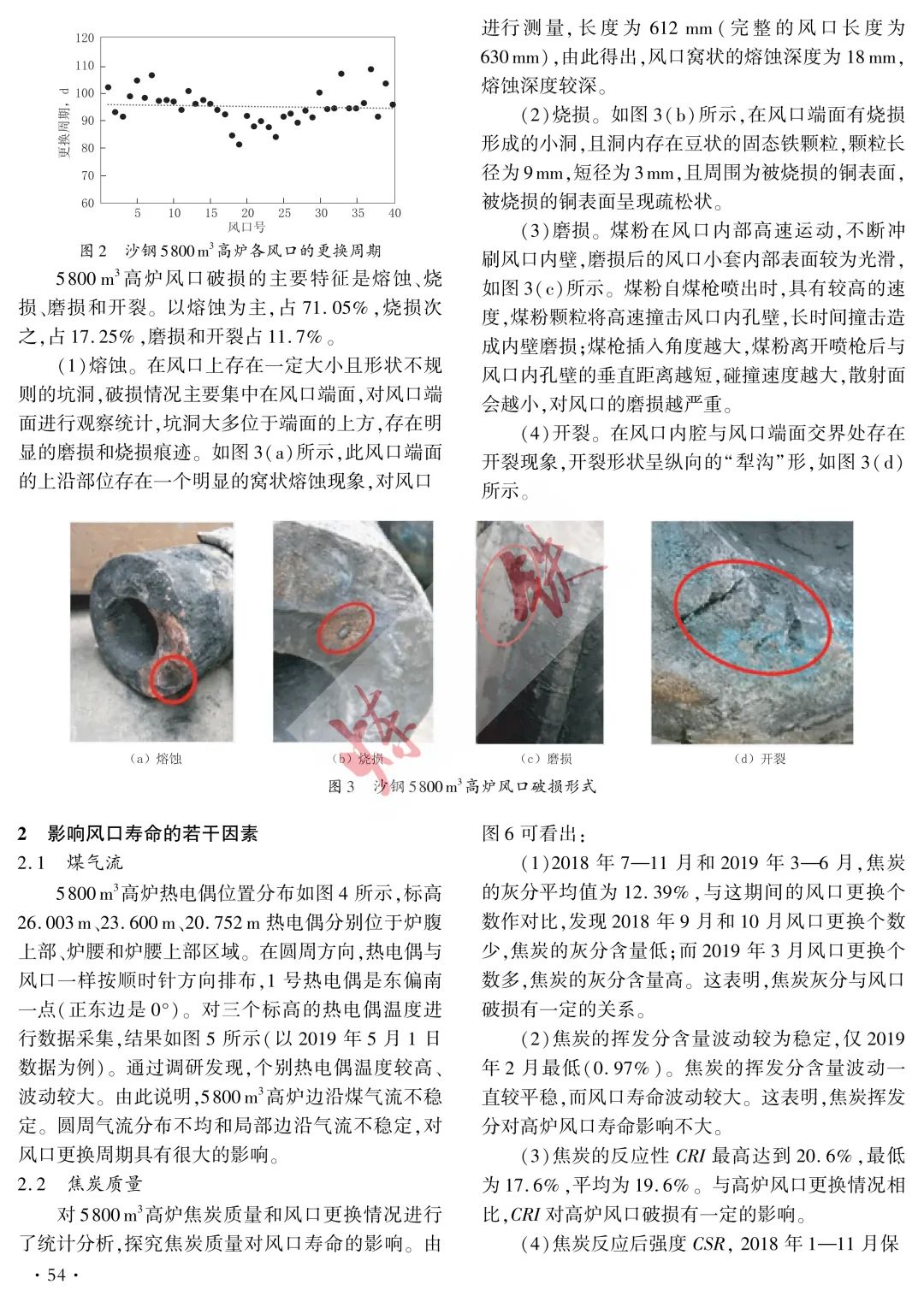

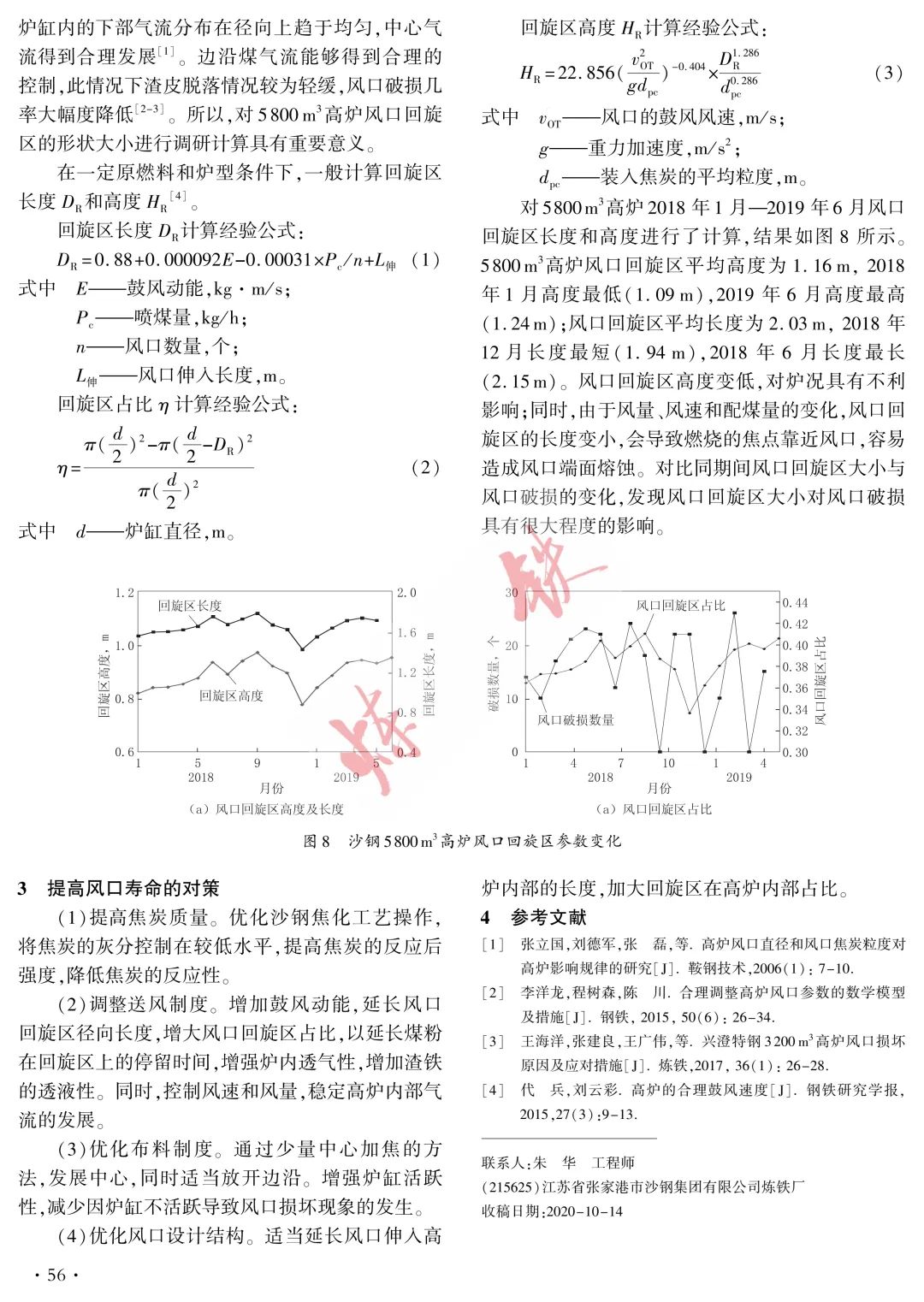

    摘   要   对沙钢5800m3高炉风口寿命及风口破损形式进行了统计调研,重点分析了影响风口寿命的若干因素,并简要提出了相应技术对策。统计调研结果表明,沙钢5800m3高炉风口的平均更换周期仅为94d,风口破损主要集中在16 ~29 号风口方向;风口破损形式以熔蚀为主,占71.05%,烧损次之,占17.25%,磨损和开裂占11.7%。认为风口破损的原因主要是高炉煤气流不稳定、炉渣碱度波动大和风口回旋区偏小。

    关键词   特大型高炉  风口  熔蚀  煤气流








    (责任编辑:zgltw)
顶一下
(0)
0%
踩一下
(0)
0%
------分隔线----------------------------
织梦二维码生成器
