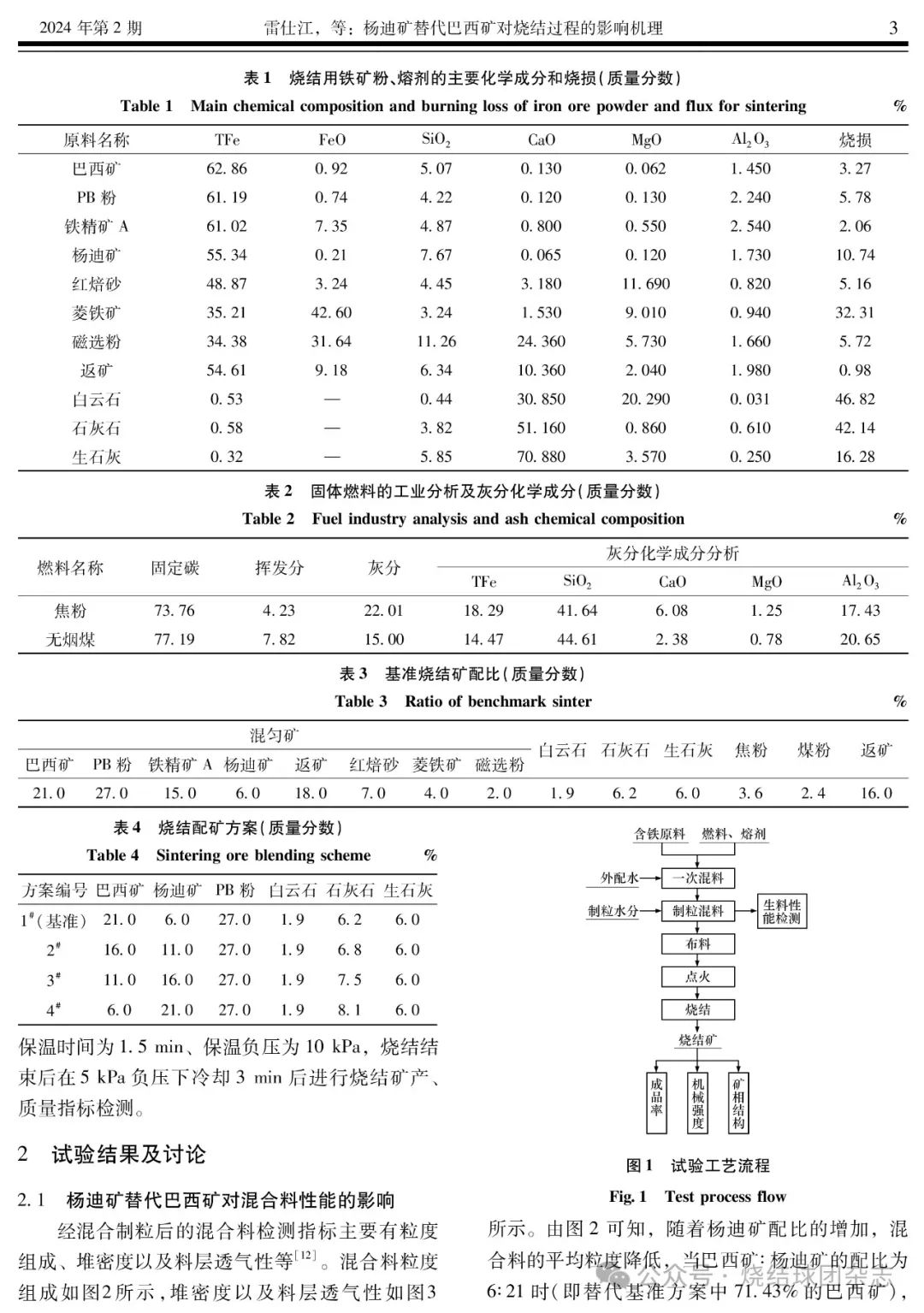

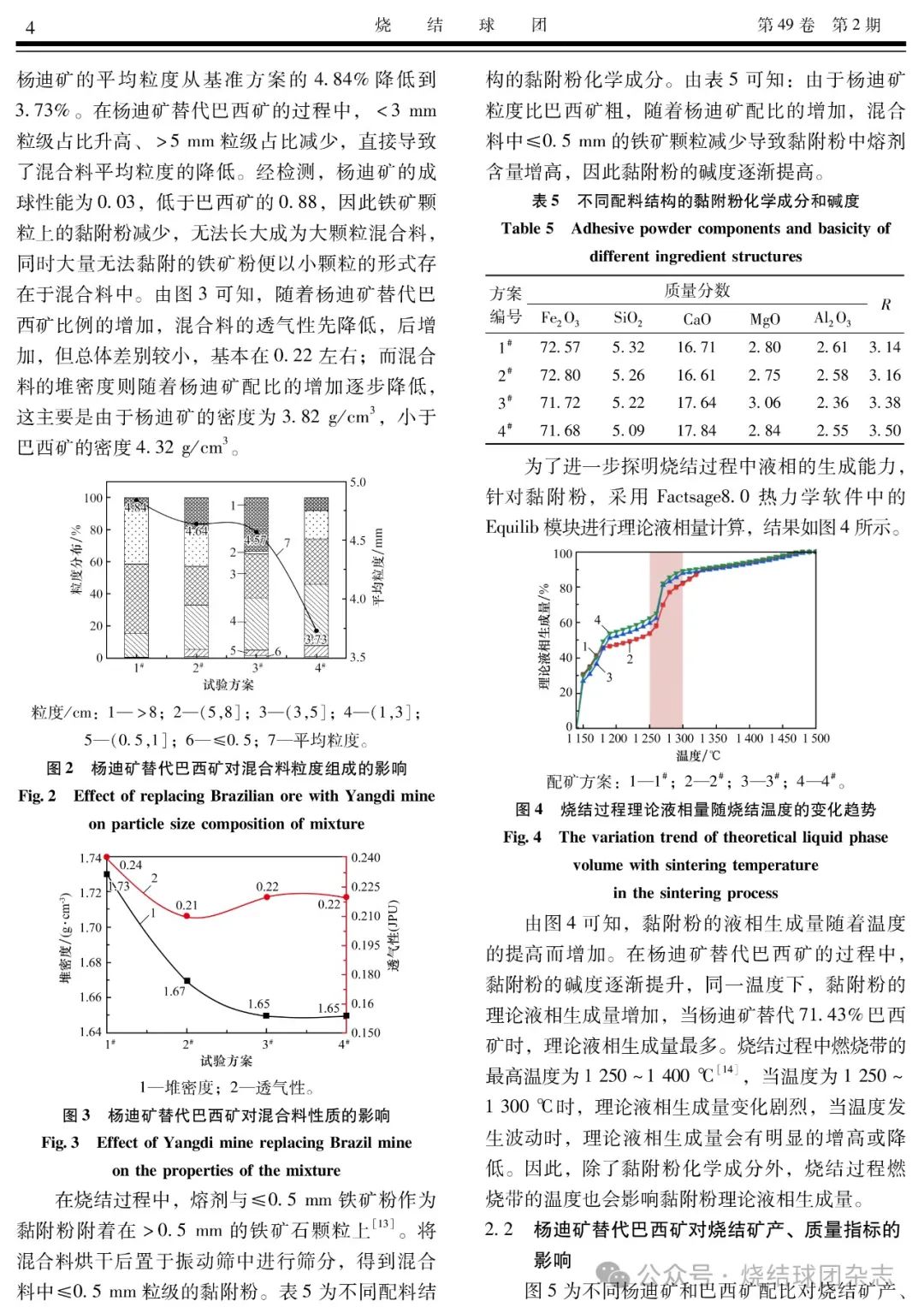

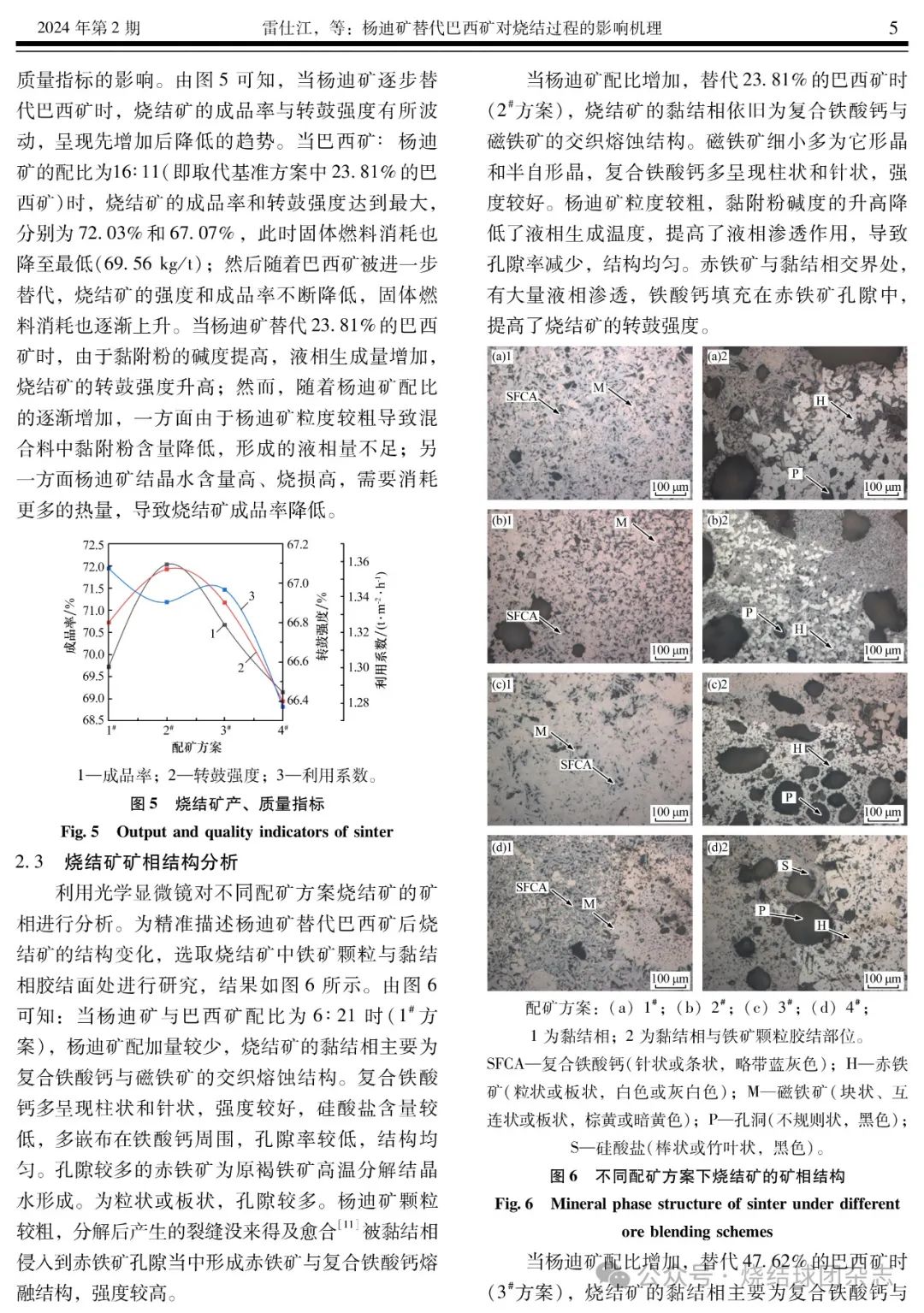

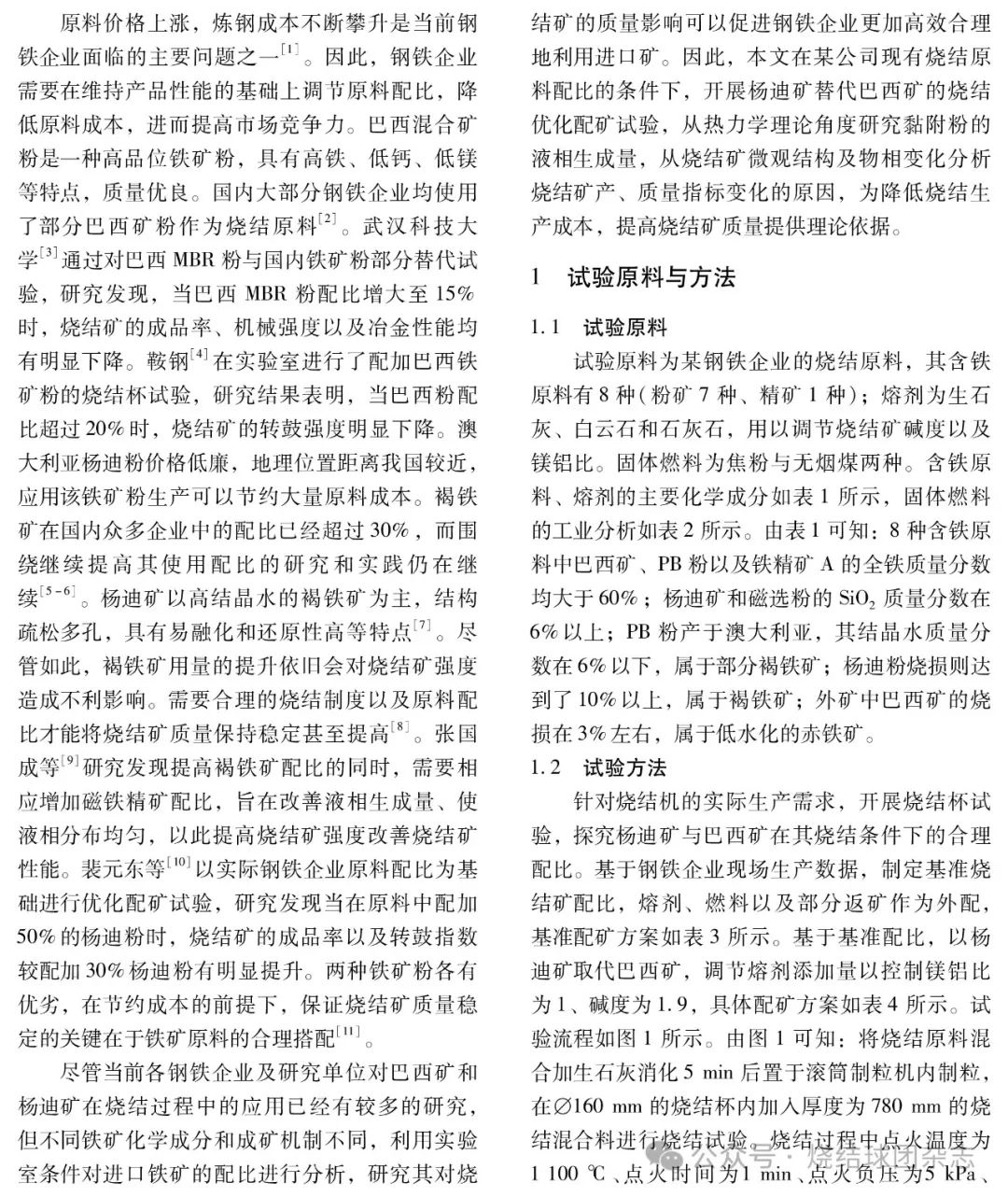

-
杨迪矿替代巴西矿对烧结过程的影响机理 雷仕江1，杜东1，蔡源2，聂礼1，郝好稳2，高德喜2，易凌云2，李光辉2 （1.首钢水城钢铁（集团）有限公司，贵州 六盘水 553028；2.中南大学 资源加工与生物工程学院，湖南 长沙 410083） 摘要：杨迪矿和巴西矿为国内钢铁企业大规模使用的进口矿种。为降低铁前生产成本，在烧结生产中提高廉价的杨迪矿配比已成为各大钢铁企业关注的焦点。本文基于某钢铁公司的原料条件，通过烧结杯试验系统研究杨迪矿替代巴西矿对混匀料性质和烧结过程产、质量指标的影响。结果表明：杨迪矿替代巴西矿后，烧结混合料的平均粒度减小、透气性指数略有降低，该矿替代巴西矿烧结的最佳配比为23.81%，所得烧结矿的成品率为72.03%，转鼓强度为67.07%，固体燃料消耗为69.56%；相较于基准配矿方案，转鼓强度和成品率分别提高3.31%和0.40%。烧结矿微观结构和物相分析显示：适当的杨迪矿替代比（≤23.81%）会改善黏结相侵入烧结矿孔隙中与铁矿颗粒的胶结状态，提高烧结矿强度；过高的替代比（>23.81%），会使得混合料中黏附粉的含量减少、料层温度降低，导致黏结相含量不足，烧结矿强度下降。 关键词：杨迪矿；巴西矿；配矿替代；液相生成量；矿相结构
(责任编辑：zgltw)
