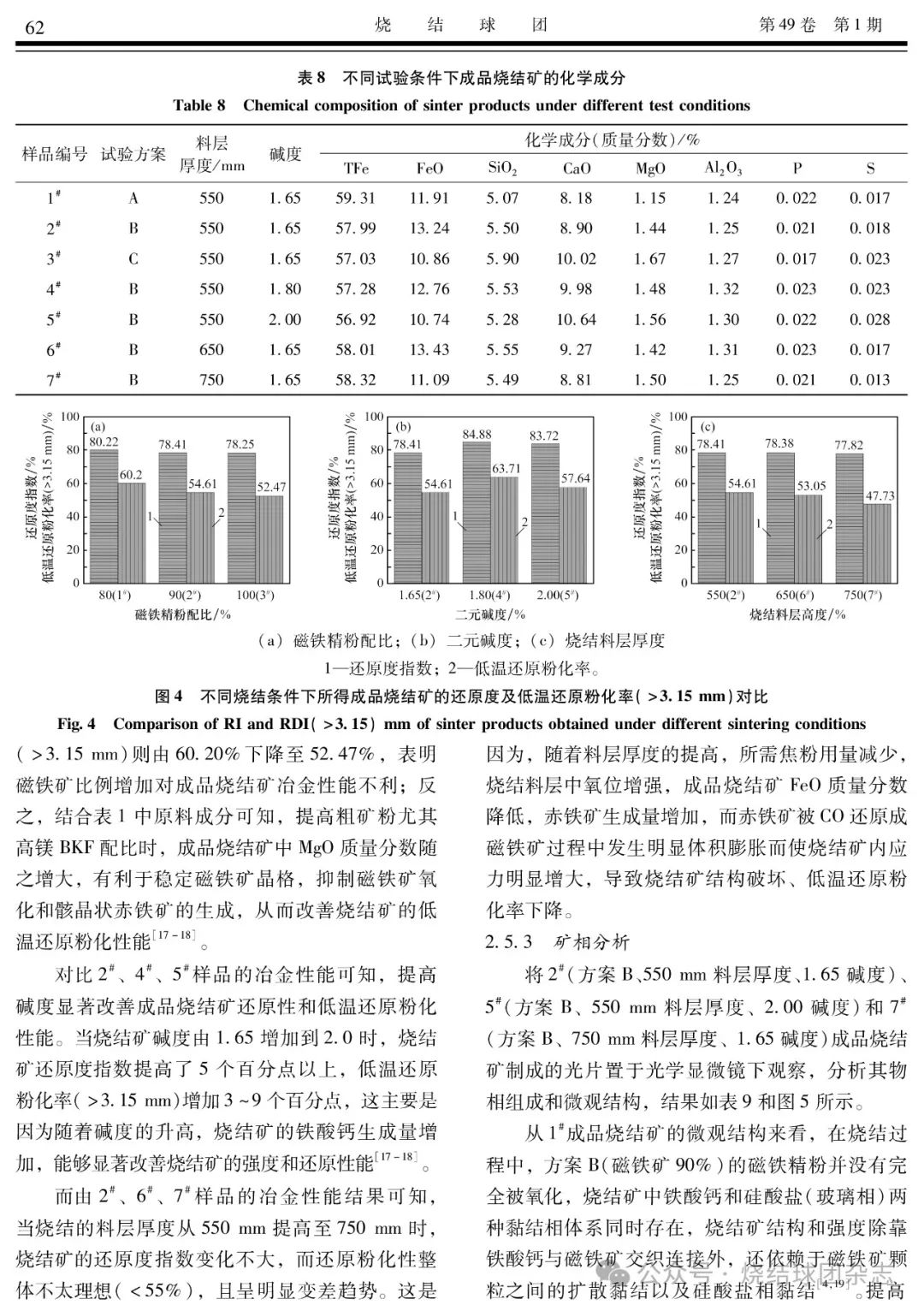

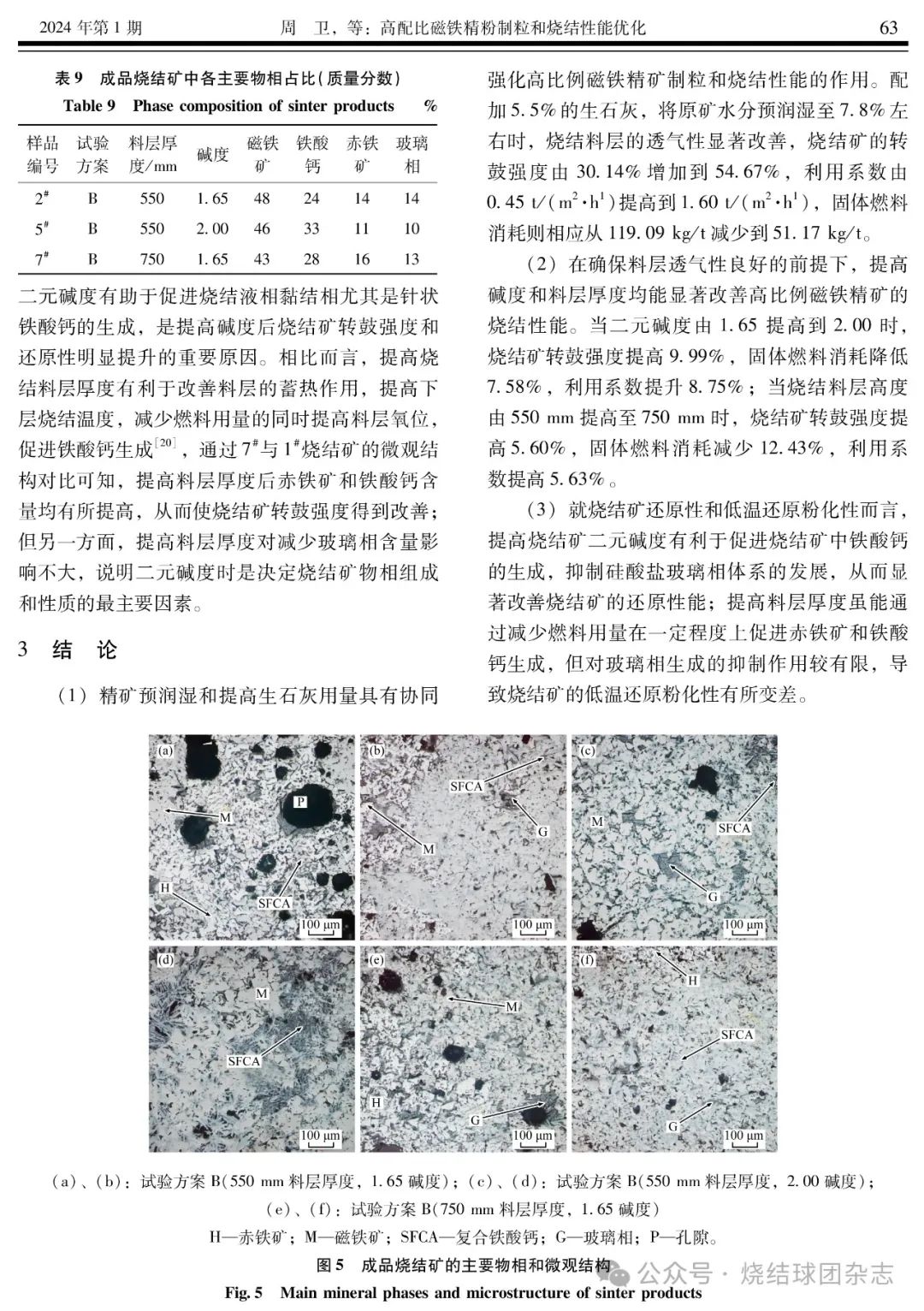

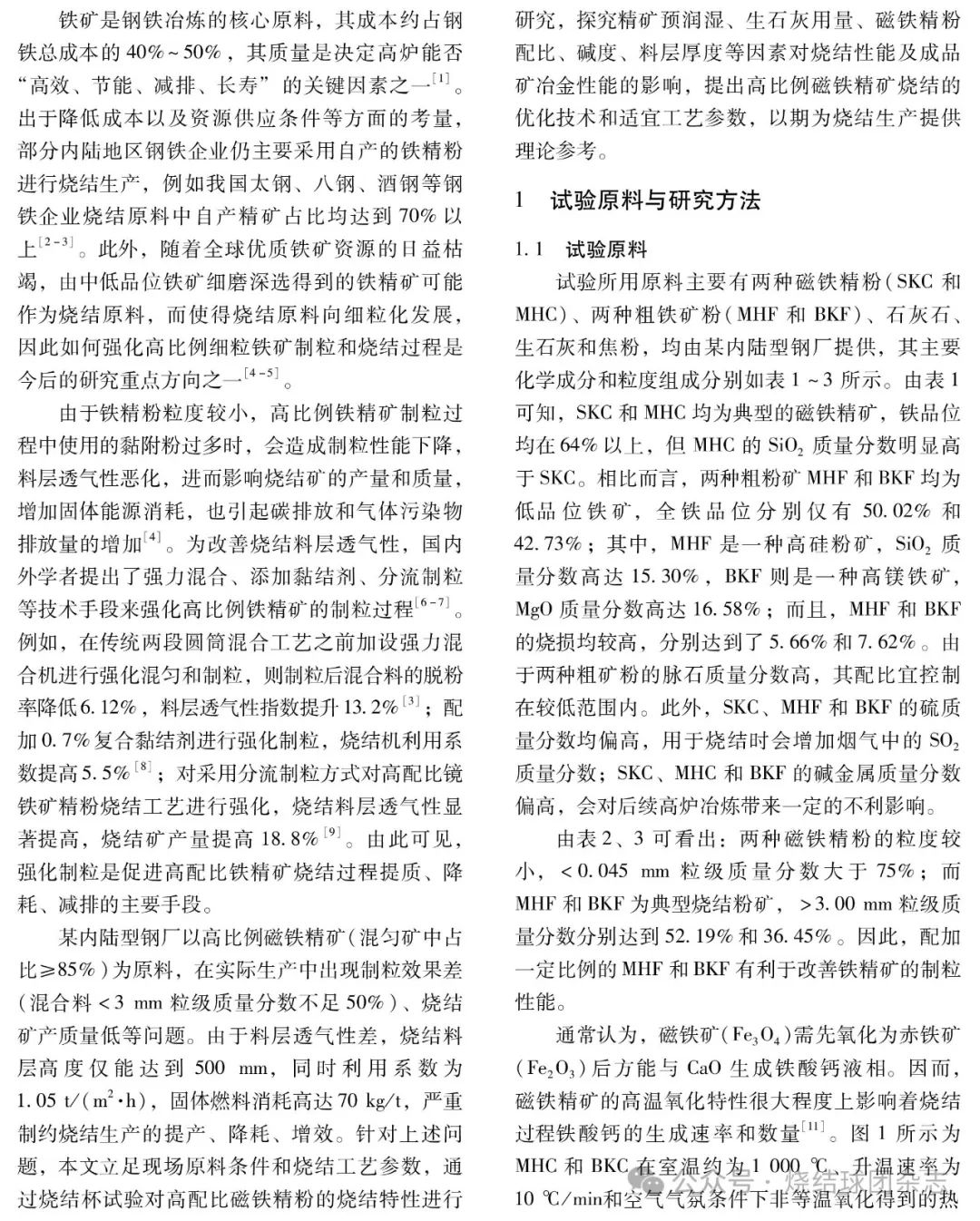

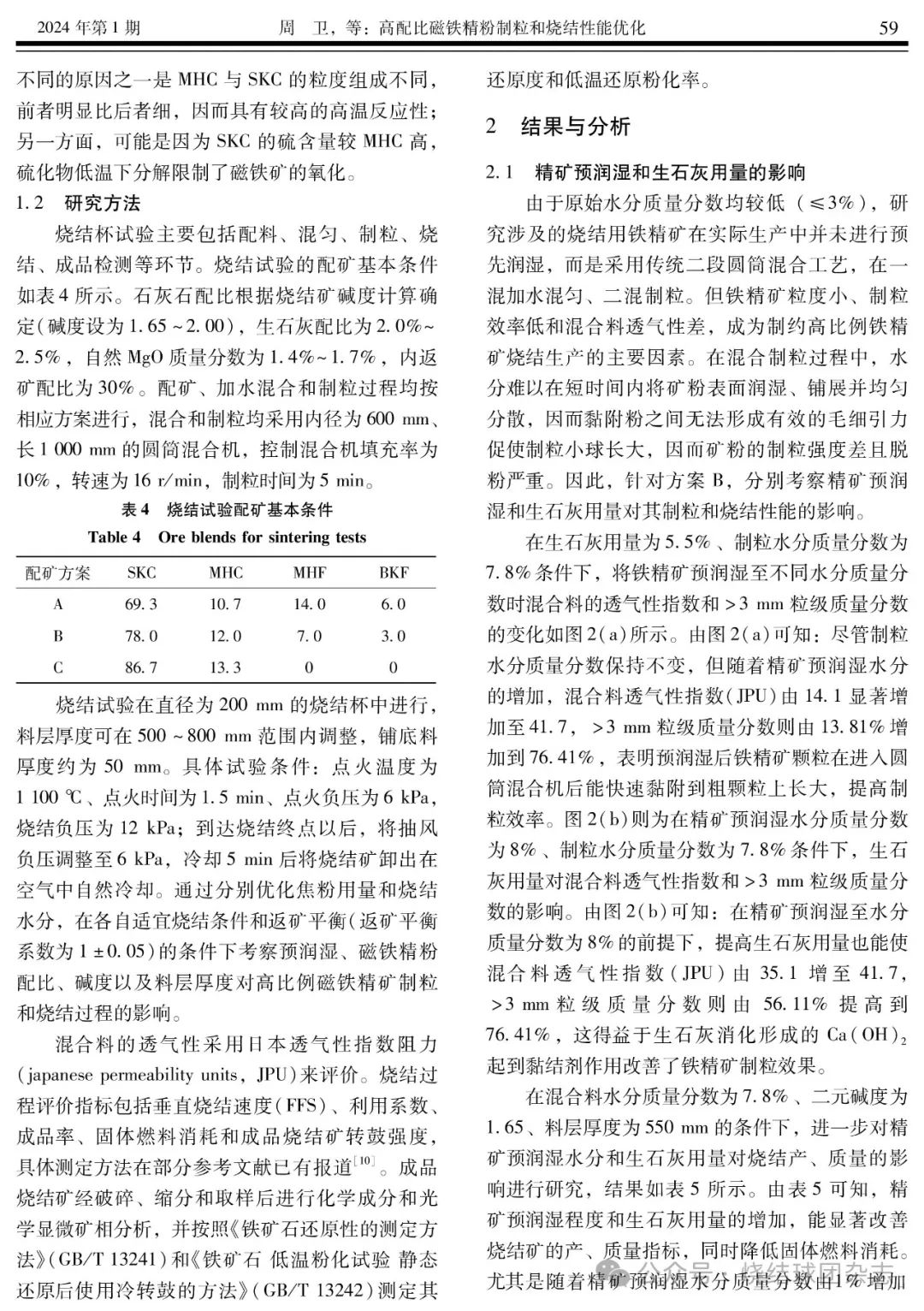

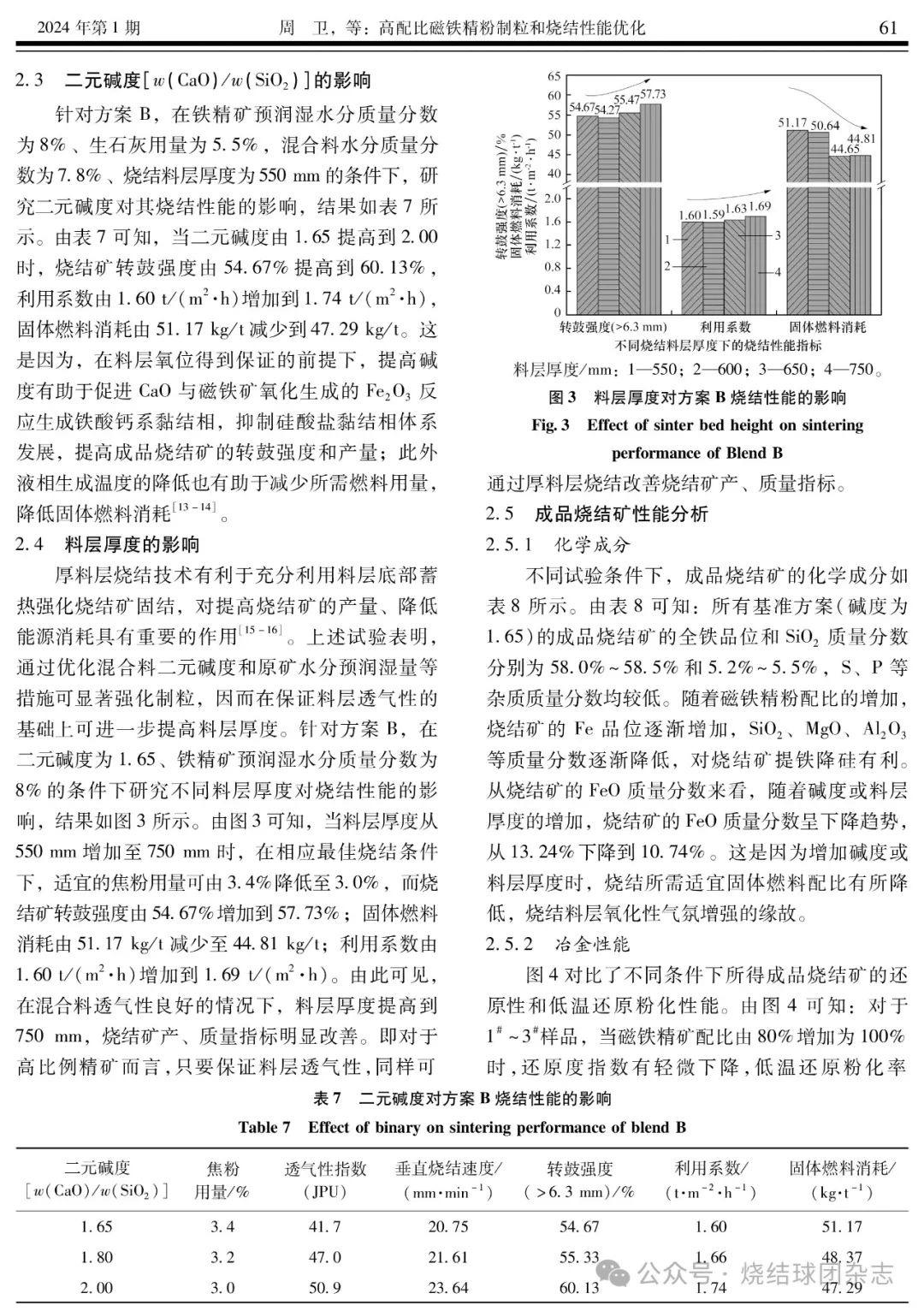

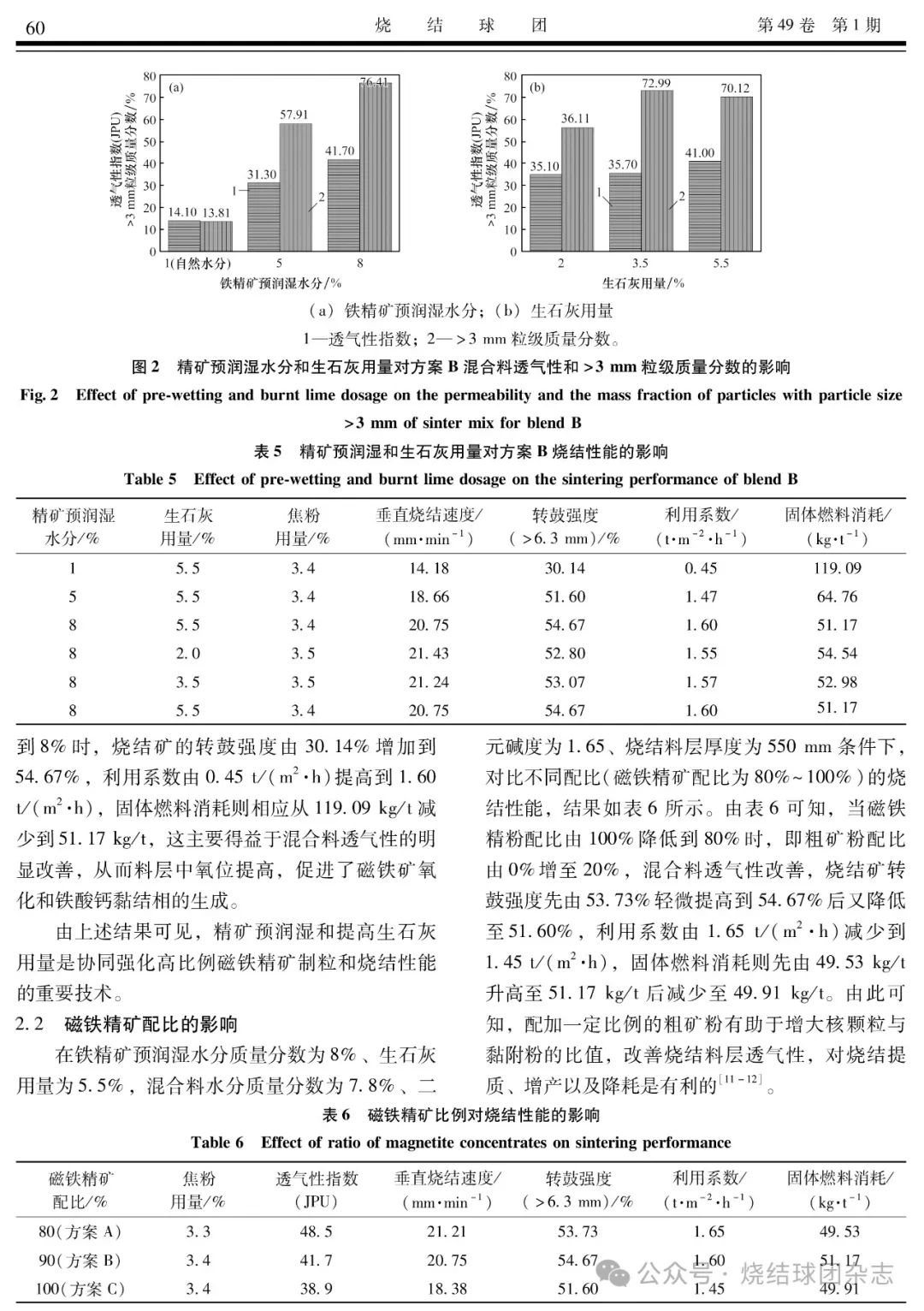

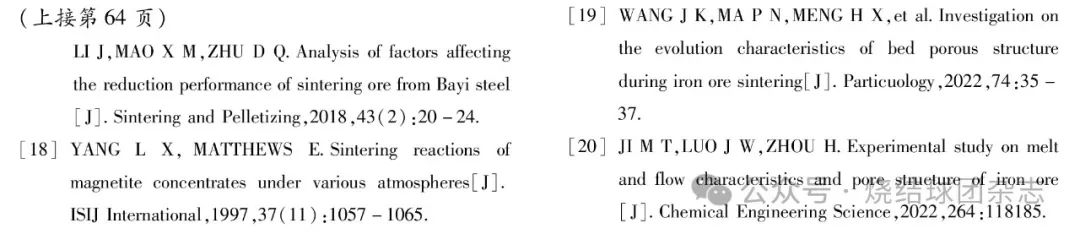

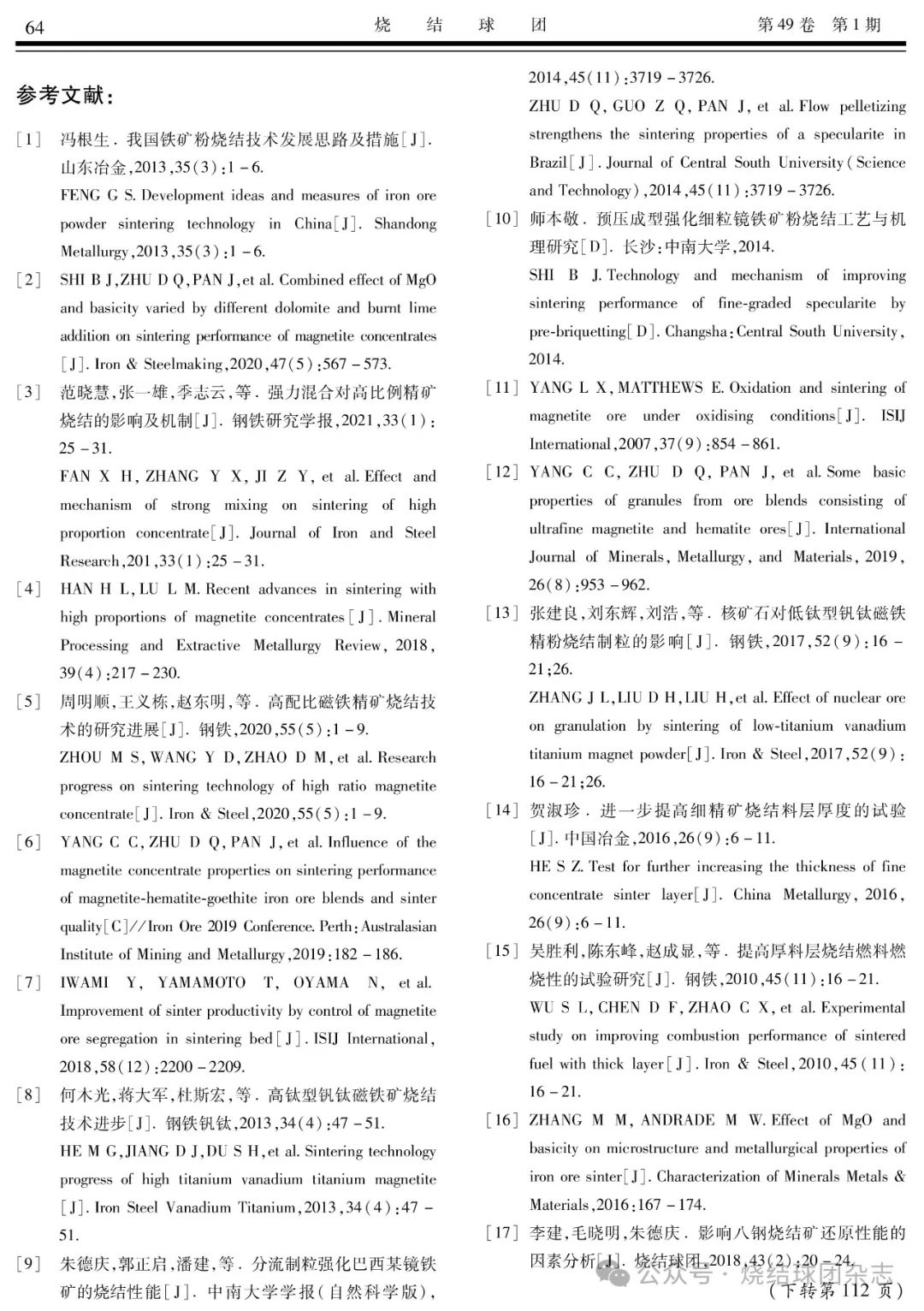

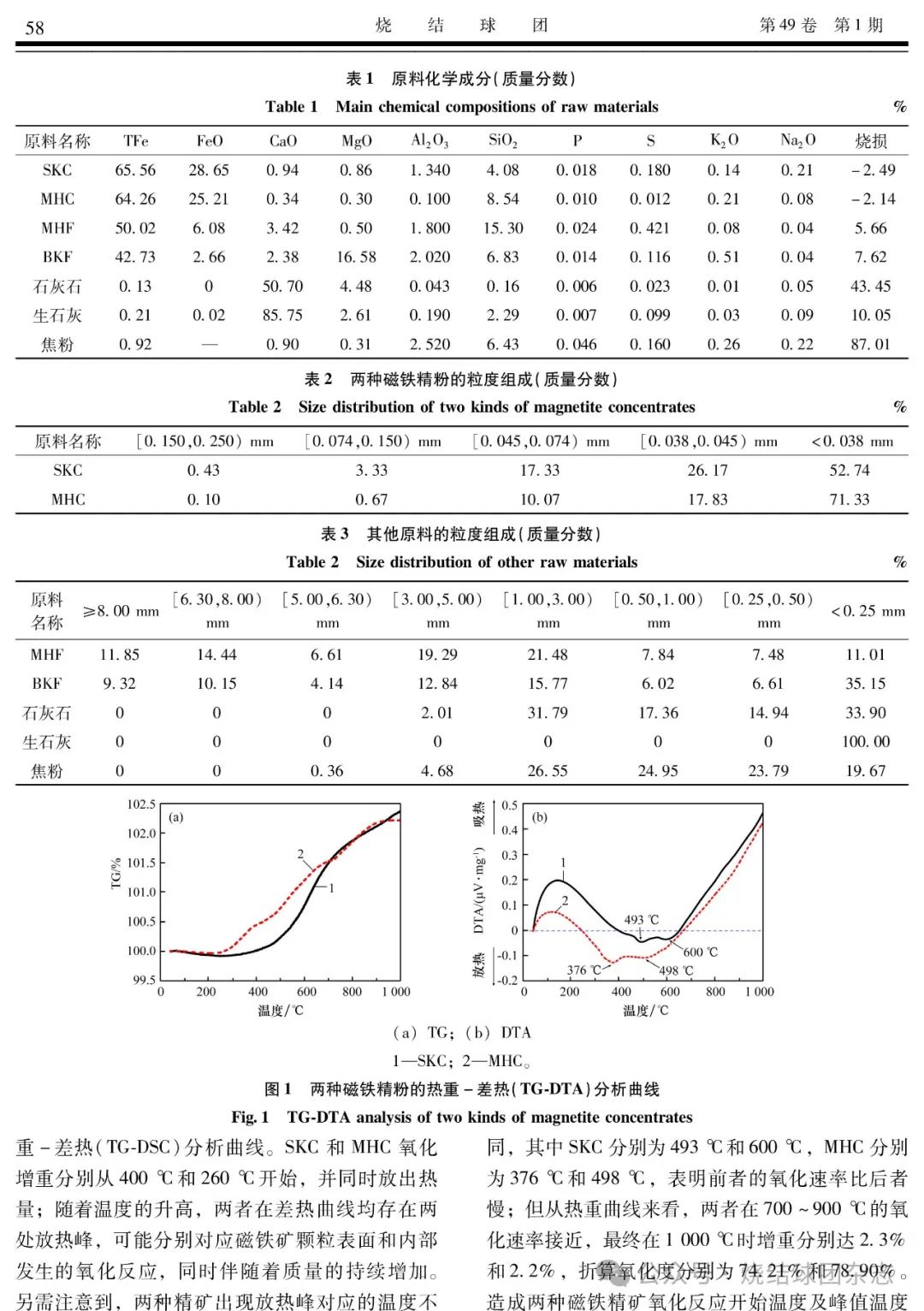

-
高配比磁铁精粉制粒和烧结性能优化 周卫1，朱德庆2，杨聪聪2，潘建2，王欣2a （1.中钢设备有限公司，北京，100080；2.中南大学 a.资源加工与生物工程学院；b.低碳与氢冶金研究中心，湖南 长沙，410083） 摘要：针对某内陆型钢铁厂进行高比例磁铁精矿（混匀矿中占比≥85%）烧结时出现的制粒效果差、烧结矿产、质量低和固体燃料消耗高等问题，为确定下一步工程技改方向，本文开展系统的烧结杯试验以揭示高配比磁铁精粉的烧结特性，探究精矿预润湿、生石灰用量、磁铁精粉配比、碱度、料层高度等因素对烧结性能及成品矿冶金性能的影响规律。结果表明：采用精矿预润湿技术和配加适量生石灰对于协同强化高配比铁精矿制粒具有促进作用，在相同制粒水分条件下，将混合铁精矿初始水分3.0%预润湿至7.8%，同时配加5.5%生石灰，制粒所得混合料的透气性指数（JPU）由14.1大幅提高到41.7；在混合料透气性得到保证的前提下，进一步提高碱度和料层厚度能显著改善烧结矿产、质量指标，且烧结矿各冶金性能指标均能满足高炉冶炼要求。本文研究成果将为现场技术改造和生产提供重要的理论依据和技术指导。 关键词：磁铁精粉；烧结；制粒；透气性；冶金性能
(责任编辑：zgltw)
