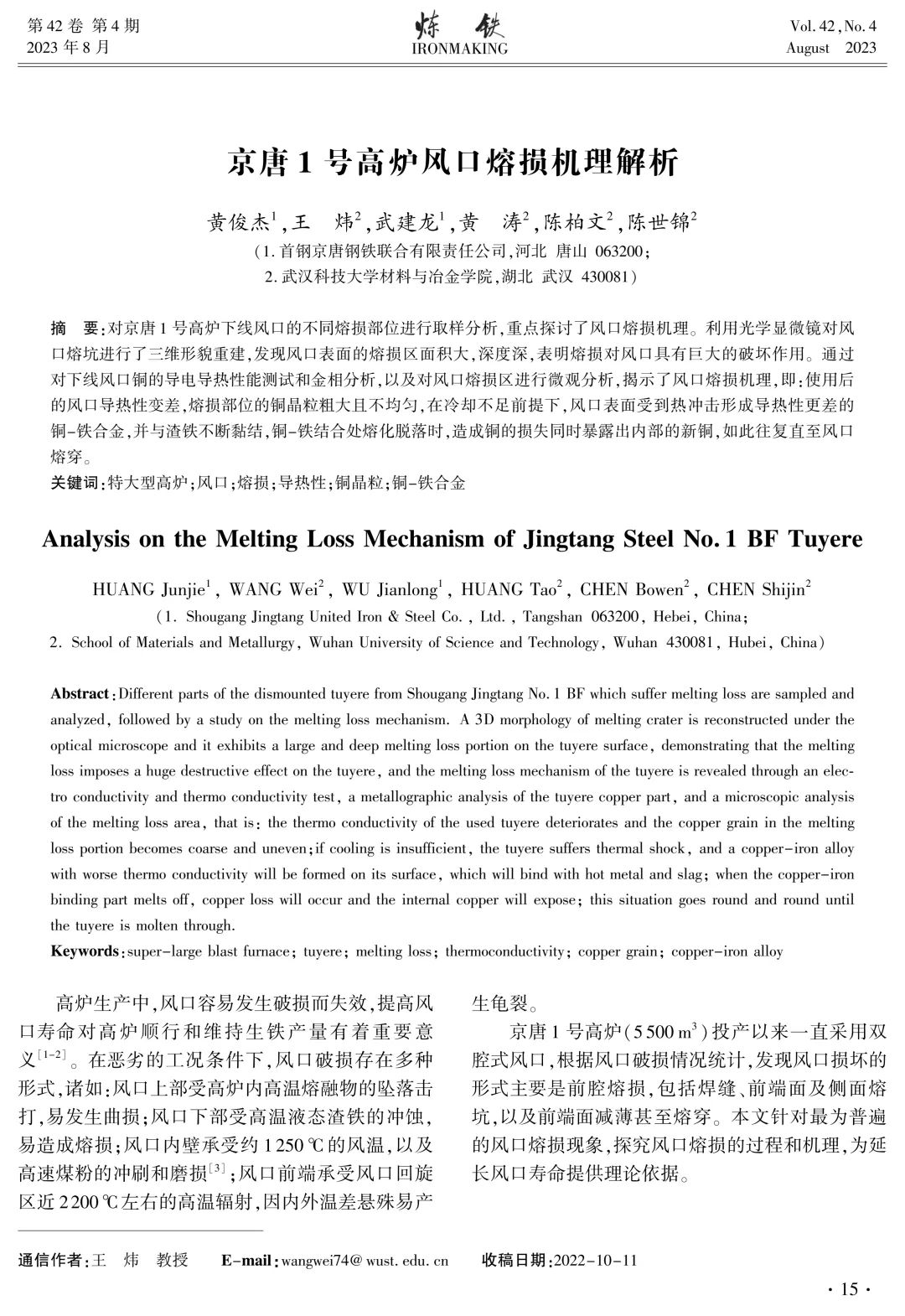

摘  要：对京唐1号高炉下线风口的不同熔损部位进行取样分析，重点探讨了风口熔损机理。利用光学显微镜对风口熔坑进行了三维形貌重建，发现风口表面的熔损区面积大，深度深，表明熔损对风口具有巨大的破坏作用。通过对下线风口铜的导电导热性能测试和金相分析，以及对风口熔损区进行微观分析，揭示了风口熔损机理，即：使用后的风口导热性变差，熔损部位的铜晶粒粗大且不均匀，在冷却不足前提下，风口表面受到热冲击形成导热性更差的铜-铁合金，并与渣铁不断黏结，铜-铁结合处熔化脱落时，造成铜的损失同时暴露出内部的新铜，如此往复直至风口熔穿。

关键词：特大型高炉；风口；熔损；导热性；铜晶粒；铜-铁合金
