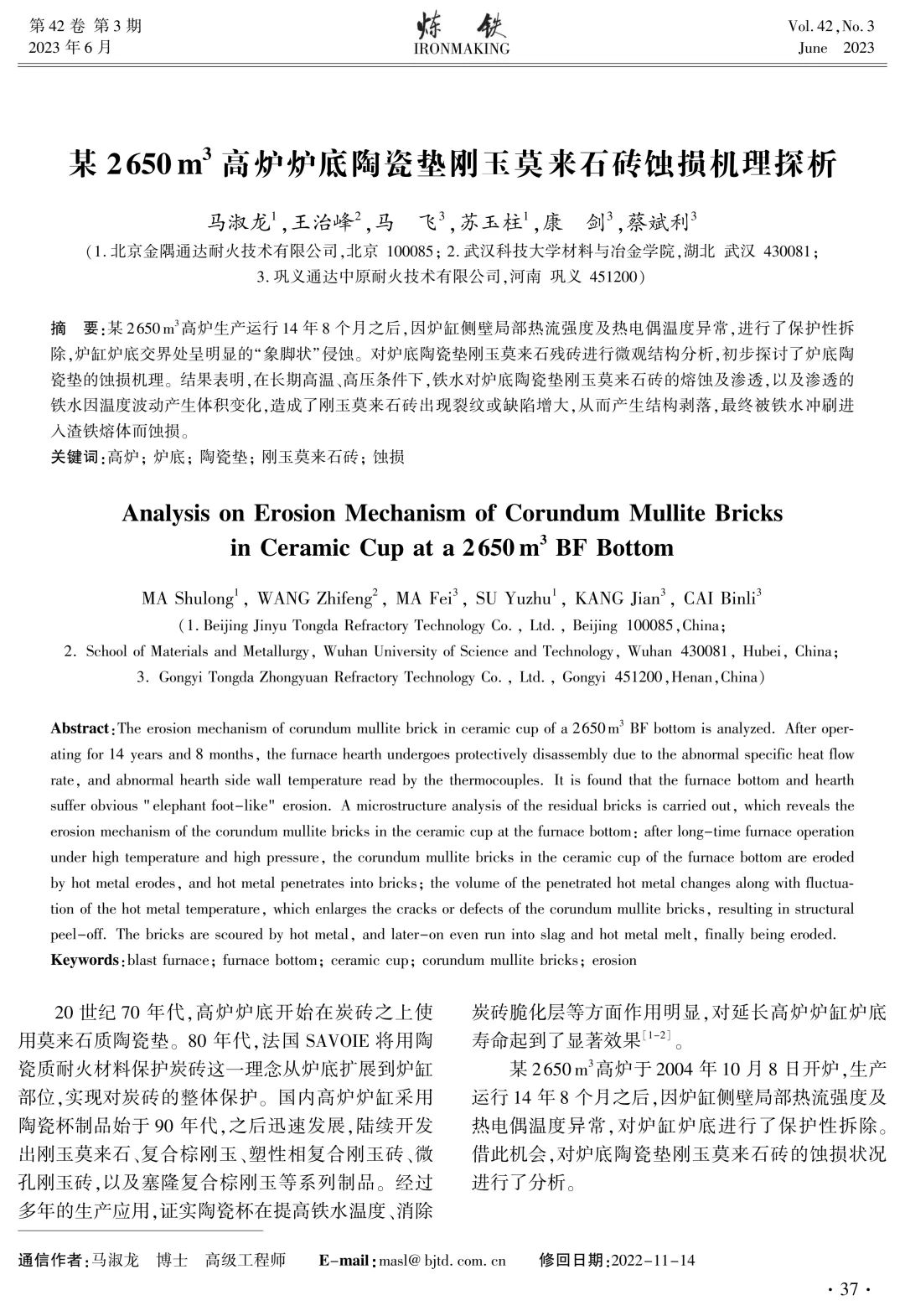

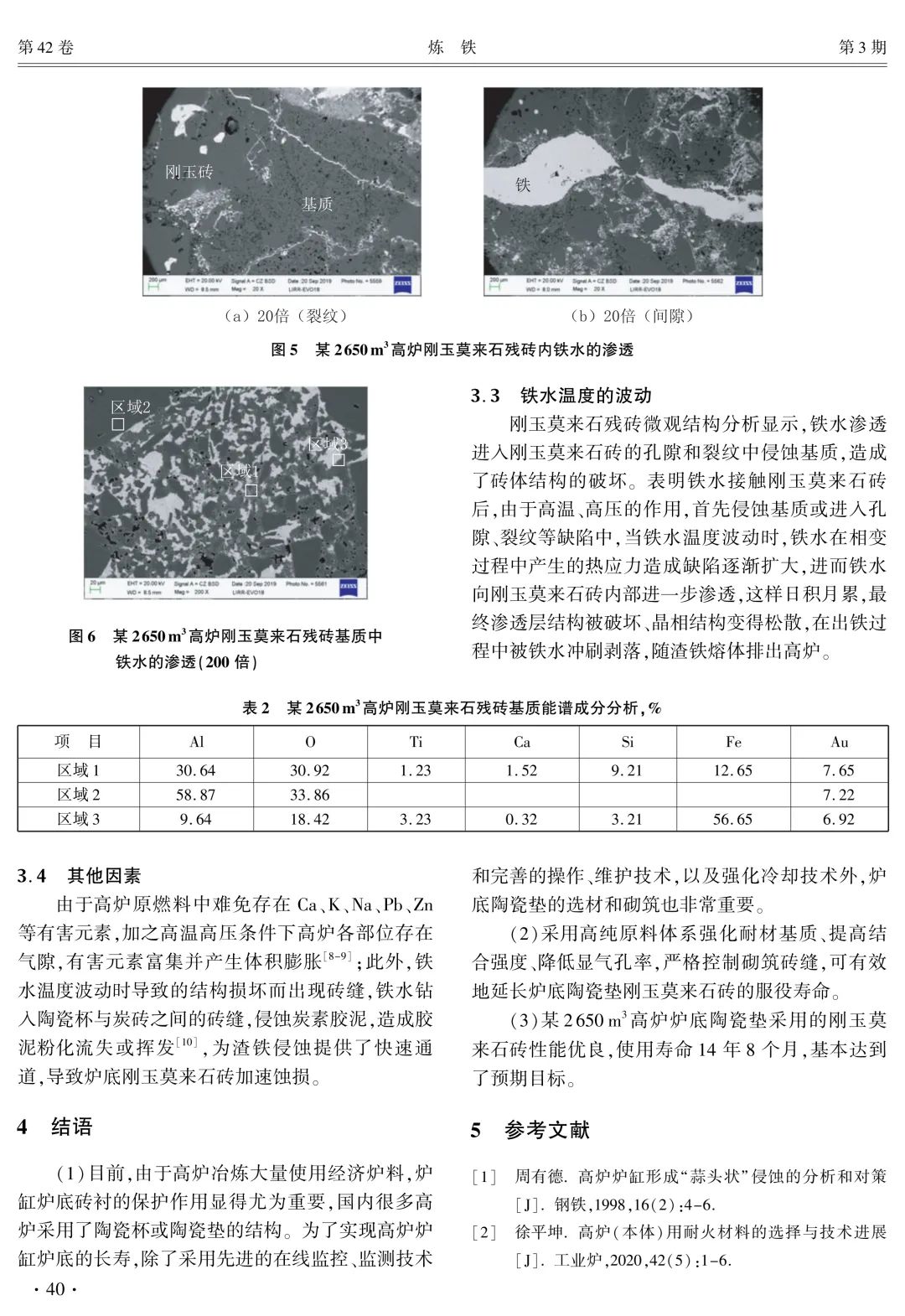

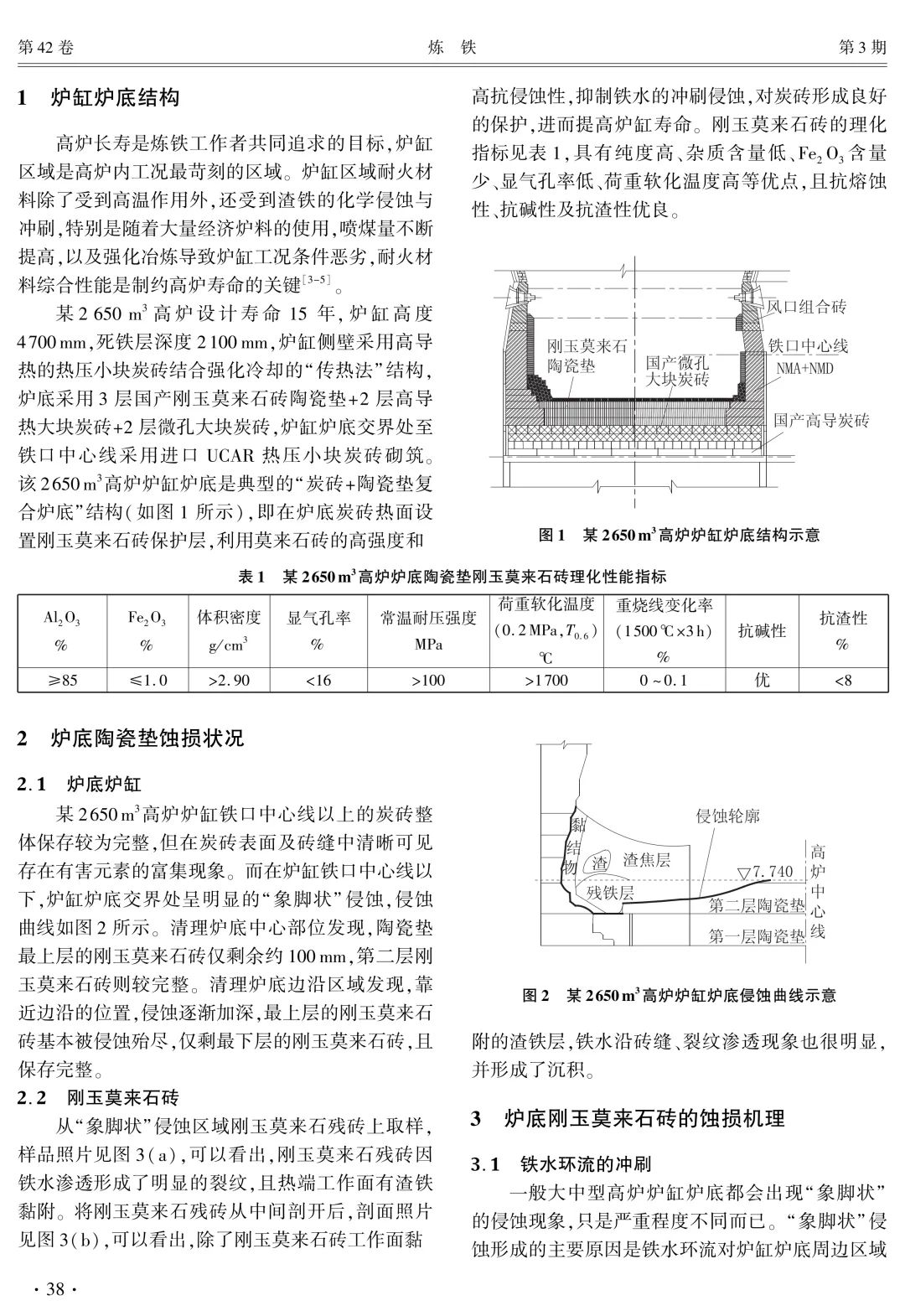

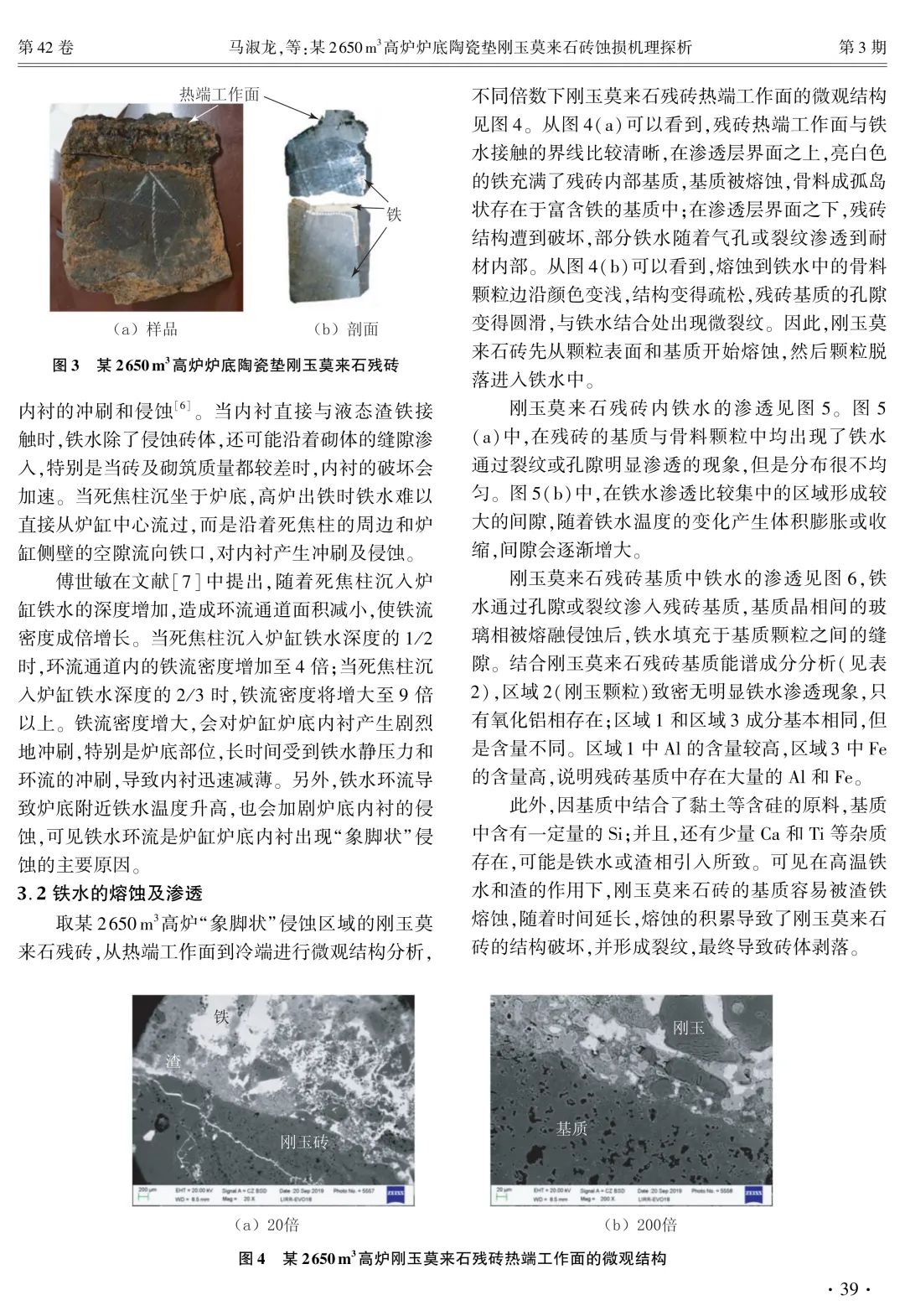

-
某2650m³高炉炉底陶瓷垫刚玉莫来石砖蚀损机理探析 马淑龙1，王治峰2，马 飞3，苏玉柱1，康 剑3，蔡斌利3 (1.北京金隅通达耐火技术有限公司，北京 100085；2.武汉科技大学材料与冶金学院，湖北 武汉 430081；3.巩义通达中原耐火技术有限公司，河南 巩义 451200) 摘 要：某2650m3高炉生产运行14年8个月之后，因炉缸侧壁局部热流强度及热电偶温度异常，进行了保护性拆除，炉缸炉底交界处呈明显的“象脚状”侵蚀。对炉底陶瓷垫刚玉莫来石残砖进行微观结构分析，初步探讨了炉底陶瓷垫的蚀损机理。结果表明，在长期高温、高压条件下，铁水对炉底陶瓷垫刚玉莫来石砖的熔蚀及渗透，以及渗透的铁水因温度波动产生体积变化，造成了刚玉莫来石砖出现裂纹或缺陷增大，从而产生结构剥落，最终被铁水冲刷进入渣铁熔体而蚀损。
关键词：高炉；炉底；陶瓷垫；刚玉莫来石砖；蚀损
(责任编辑：zgltw)
