摘  要  文中介绍了邢钢炼铁厂对高炉使用的烧结矿、球团矿和块矿的冶金性能进行研究的情况，对于烧结矿碱度的选择、各种炉料高温性能的改善等提出了自己的看法。

关键词  邢钢  炉料  冶金性能

1  前言

邢钢炼铁厂拥有1050m3、450 m3高炉各1座，420 m3高炉2座， 配套180㎡、198㎡烧结机各一台，8㎡竖炉一座。具有年产270万吨生铁、360万吨烧结矿、40万吨球团的生产能力。高炉炉料结构中烧结矿占75%、块矿15%、球团矿10%。各种矿石的冶金性能不尽相同，对高炉生产技术经济指标产生重大影响，其中：烧结配料后，烧结矿的强度、粒度、低温还原粉化、还原性、软熔区间等性能变化较大；球团矿的品位、SiO2和MgO含量等指标对其冶金性能也有影响；另外，随着块矿比例和种类的增加，各单位对块矿的冶金性能分析也逐步完善。因而，在生产过程中对入炉料的冶金性能进行分析，逐步摸索出较佳的原料配比和提高入炉料质量的方法非常重要。

2  烧结矿的冶金性能摸索

2.1  碱度对烧结矿理化性能指标的影响

2016年5月份我厂对在现有烧结原料结构下进行烧结矿降低碱度烧结杯实验，实验结果如下：

从实验结果来看烧结矿碱度低于1.8倍后烧结矿转鼓强度明显降低。

2.2  烧结矿高温性能监测情况

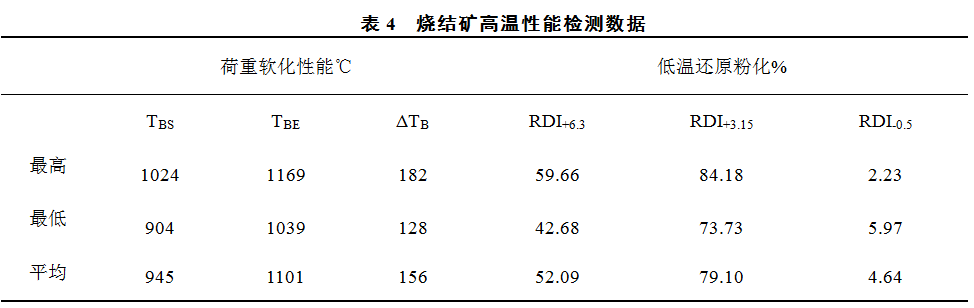

自2016年4月份开始烧结用原料基本上以巴西矿（巴卡、巴粗和巴混）和澳矿（超特、纽曼和PB）为主要原料，在根据炼钢对铁水的成分要求和降成本需求配加小部分其它矿粉（麦克、南非和印度等）进行调剂，每周对烧结矿的高温性能进行监测，从实践情况来看烧结矿高温性能保持相对稳定可控（见表4）。

3  球团矿软熔区间研究

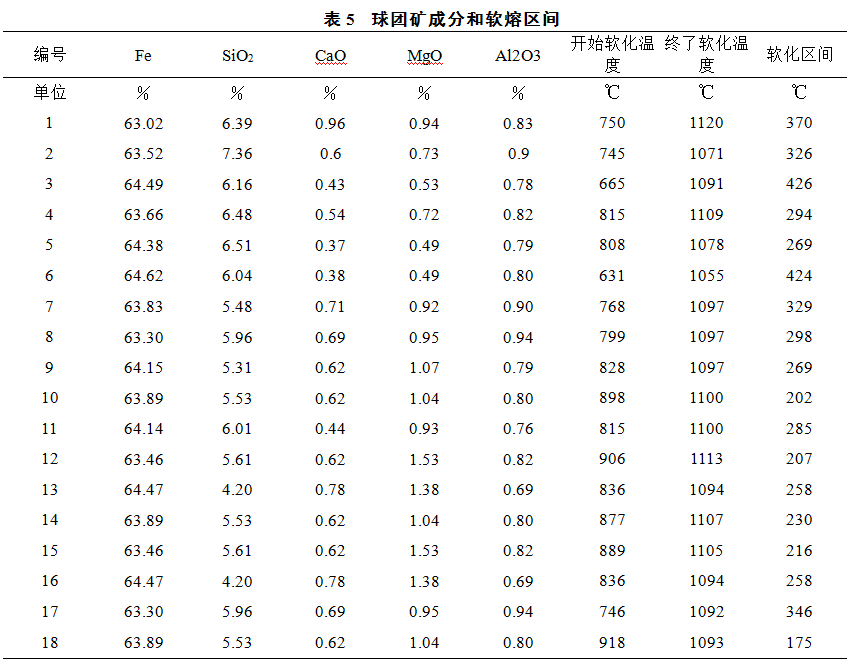

为摸索球团矿的冶金性能，我厂于2006年对球团矿冶金性能进行了大量的实验，相应的结论在生产中得到验证（相对应的球团矿化学成分见表5）。

数据总数n＝18，则查相关系数检定表【1】，n-2＝16时

rn（1％）＝0.590

rn（5％）＝0.468

球团矿MgO和软化区间的相关系数rMgO＝-0.634

|rMgO|＝0.666> rn（1％）> rn（5％）

可以看出：球团矿MgO和软化区间为线性关系很好的负相关，其回归系数为149.13，也就是说球团矿MgO每升高0.01％，软化区间降低1.49℃；

另外球团矿SiO2和软化区间的相关系数rSiO2＝0.410，虽然

rn（1％）> rn（5％）>|rSiO2|

但可以看出球团矿SiO2和软化区间仍有一定的正相关性，其回归系数为-39.05，即球团矿SiO2每增加0.01％，软化区间约增加0.39℃；

其他因素和软化区间相关关系较差，或者有非线性关系，其回归系数也没有实际物理意义。

4  块矿冶金性能分析

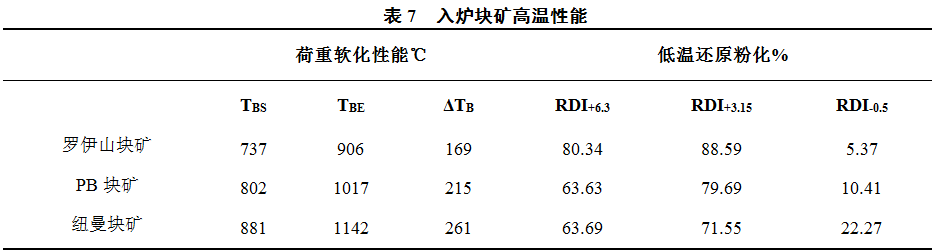

随着降低铁水成本的压力不断加大，各厂家入炉块矿比例也在不断增加，同时大家都提高了对入炉块矿的高温性能关注度，2016年我厂也参考烧结矿的实验方法，摸索着对块矿的高温性能进行检测，取得初步的数据（见表7）。

从检测结果看：不同的块矿高温性能也有较大的差距，而且相对于烧结矿，块矿的软熔区间和低温还原指标（尤其是RDI-0.5）相对较差，所以在实际配加中块矿配比应根据高炉接受情况加以限制。

5  结语

（1）从实验结果来看烧结矿碱度低于1.8倍后烧结矿转鼓强度明显降低，不建议生产低于1.8倍碱度的烧结矿。

（2）提高球团矿MgO和降低球团SiO2，均有利于改善球团高温性能，尤其是提高球团矿MgO，可以在相同炉渣碱度的情况，降低烧结矿MgO，对提高烧结矿质量有利；

（3）随着块矿比例的增加，加大对块矿高温性能检验力度，是保证炉况顺行和炼铁经济指标所必需的。

6  参考文献

[1]郎志正.质量控制方法与管理  国防工业出版社  1984年1月  106-121

[2]周传典.高炉炼铁生产技术手册  冶金工业出版社  2002年8月  45-52
