张武刚

(新余钢铁集团有限公司技术中心，江西新余338001)

摘  要  通过对新钢高炉原燃料及进厂铁料进行分析，明确新钢高炉入炉锌的主要来源为转炉污泥、大顶矿及外购球团，燃料带入锌较少，仅占1%~1.5%.针对新钢锌负荷高且炉况顺行度及指标较好的6#、10#高炉，以及因炉身上部结厚，指标较差的11#高炉十字测温进行统计分析，强化高炉中心气流，提高中心温度才能有效减轻高炉内锌循环，降低锌害，高炉布袋灰的含锌量能客观反映高炉中心气流强弱，高炉渣排锌较少，占入炉锌的1%~2%.

关键词  高炉；锌负荷；原料来源；控制措施

高炉原料中锌通常以氧化物或硫化物进入高炉川，高炉冶炼时，其硫化物先转化为复杂的氧化物，在不低于1000℃的高温区还原为Zn,还原出来的Zn气化混入煤气，上升过程中有一部分随煤气逸出炉外，一部分凝结成固态重新回到炉料，少量在管道中凝集，一部分又被氧化成ZnO并被炉料吸收再度下降还原，形成循环2.其危害主要表现：①进入矿石或焦炭内部被氧化成ZnO后，由于体积膨胀产生内应力，导致矿石和焦炭的强度降低，增大球团矿和烧结矿的粉化指数；②随煤气上升过程中，阻塞矿石和焦炭孔隙，恶化炉料透气性；③渗入炉衬耐火材料缝隙中，随温度降低冷凝并氧化形成ZnO体积膨胀，破坏耐火材料结构，加速炉衬侵蚀；④锌蒸汽氧化并冷凝在炉喉、炉身等部位，粘结尘垢，形成炉瘤[3-7].随钢材市场好转，废钢使用量增加造成转炉污泥含锌上升，以及环保压力加大造成高炉布袋灰外销困难，2017年以来，新钢高炉锌负荷逐年增加，造成高炉炉墙结厚，燃耗上升，特别是11#高炉炉身上部出现严重结厚现象，为缓解锌对高炉生产的影响，文中就新钢高炉锌负荷现状、来源及控制措施进行探讨，以达到降低高炉锌害的目的.

1  新钢高炉锌负荷现状及来源

1.1 新钢高炉锌负荷现状

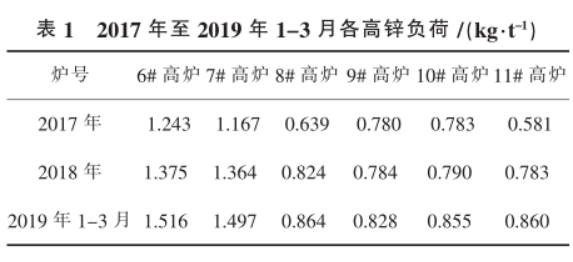

随着钢材市场转好，废钢特别是含锌高的冷轧压块使用量增加，转炉污泥含锌增加，及环保因素影响造成布袋灰外销困难，使新钢高炉锌负荷逐年增加，具体见表1.

1.2  高炉锌来源分析

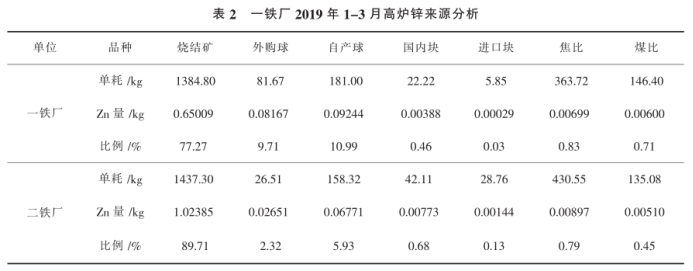

通过对新钢2019年1-3月高炉用料及原燃料锌含量进行分析，高炉入炉原燃料中主要来源于烧结矿，锌负荷越高其所占比例越大，其次为球团矿，燃料带入锌占比例较小，仅占1%~1.5%,见表2.

1.3  铁料锌来源分析

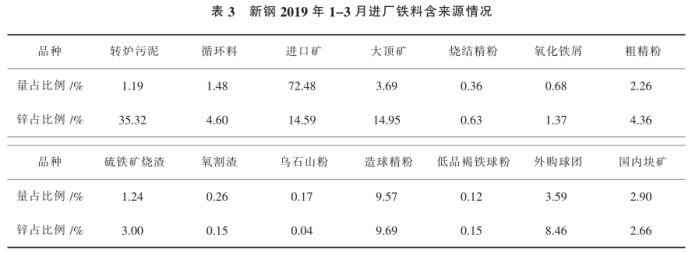

为了解新钢铁料锌来源，对2019年1-3月进厂铁料进行数量和含锌量分析，见表3.高炉除尘灰、瓦斯灰等高炉产生循环料已经在铁料中参与计算，分析时不考虑.转炉污泥和大顶矿含锌较高，对锌来源影响较大，将单独计算.根据计算结果，转炉污泥、大顶矿的量仅占4.88%,带入铁料的锌占50.27%,特别是转炉污泥带入锌占35.32%.外购球团也是锌的重要来源之一，其购入量仅占3.59%而带入锌占8.46%,主要是金珠球团含锌达到0.136%,远超自产球团平均含锌0.06%.进口矿带入锌较少，量占72.28%,锌仅占14.59%.因此，降低转炉污泥含锌量，控制含锌较高的冷轧压块使用，控制大顶矿及含锌较高的外购球团矿使用，才能有效减少锌来源.

2  高炉锌排出的影响因素分析

高炉锌排出主要是随煤气通过重力灰、布袋灰排出，及通过渣、铁、出铁场除尘排出.新钢高炉重力灰、出铁场除尘灰送烧结厂使用，高炉布袋灰统一外卖，均未单独进行成份检测及计量，铁、渣也未进行含锌检验，难以进行高炉锌平衡分析，文中仅进行影响因素定性分析.新钢高炉采取铁水分级冶炼以满足品种材生产需要，其中6#、7#高炉铁水质量要求低，循环料等二次资源配比高，锌负荷高.

近年来随环保压力加大造成布袋外销困难，及废钢使用量增加，造成高炉锌负荷逐年上升.为了解煤气流分布、炉渣对排锌的影响，文中选取高炉技术经济指标好，受锌害影响小的6#、10#高炉，及受锌害影响大11#高炉进行对比分析.

2.1  炉渣的影响

炉渣中锌的还原反应如方程式（1)89所示.ZnSiO3+2CaO+2C=Zn(g)+2CaO·SiO2+2C0(1)碱度升高后，炉渣中自由CaO的数量增加，促进了该还原反应的进行，因此，降低炉渣碱度有利于提高高炉炉渣的排锌能力.取6#、11#、10#高炉炉渣检测，其含锌分别为0.003%、0.004%、0.003%,其带出锌仅占高炉入炉锌的1%~2%,因此，靠增加炉渣排锌来减少高炉内部锌的循环是不可取的，而且炉渣碱度过低，会降低炉渣热洽，降低炉缸温度，影响炉况顺行，降低炉渣脱硫能力，影响铁水质量.

2.2  高炉煤气分布的影响

锌在高炉内的循环过程：1000℃左右的高温区发生反应如方程（2),580℃左右低温区发生反应如方程（3).

ZnO+CO=Zn+CO2            (2)

Zn+CO2=ZnO+CO            (3)

由于高炉煤气流中心温度较高、流速快，锌重新凝固的机会较少，强的中心气流可以在短时间内将锌带入煤气，而不被重新凝固回落到炉料中（8.91边缘气流受炉墙冷却影响，温度降低快且流速较中心慢，锌氧物易粘结在炉墙上，故锌氧化物造成炉墙结厚，重点集中在炉身上部.因此，要想增加锌由炉顶煤气的排出量，要适度放开中心气流，控制边缘气流，减少锌在炉内的积累.

2.2.1 6#、10#高炉炉顶温度

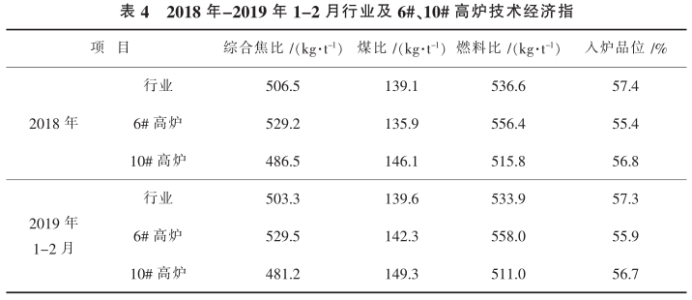

新钢6#高炉2017年8月大修投产，有效容积1050m3;10#高炉2009年11月建成投产，有效容积2500m3.两座高炉锌负荷高且相差较大，虽存在炉墙结厚及渣皮脱落等现象，整体看，近几年来炉况顺行度好，特别是10#高炉技术经济指标处于行业先进水平，具体情况见表4.

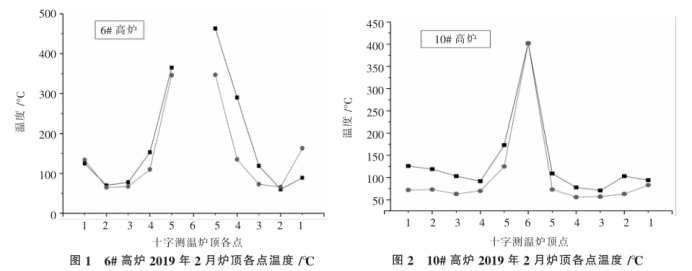

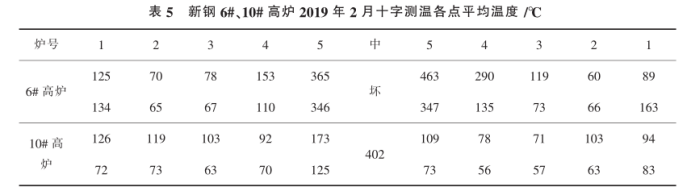

由表4可知，锌害对6#、10#高炉的影响较轻，未产生严重锌富集现象，说明高炉锌的进出基本达到了平衡.选取2019年2月炉顶十字测温各点温度平均值见表5并作曲线图见图1、图2.两座高炉煤气分布均为中心发展形，其中10#高炉中心平均402℃，第5点平均120℃，第1点平均94℃6#高炉中心测温点坏，第5点平均380℃，第1点平均124℃，煤气流中心温度及范围均远超10#高炉，虽然锌负荷高，但排锌能力强.因此，高炉操作中应随入炉料锌负荷增加适当增加料柱中心布焦量，提高中心及第5点平均温度，减少高炉内锌循环富集.

2.2.2  11#高炉炉顶温度

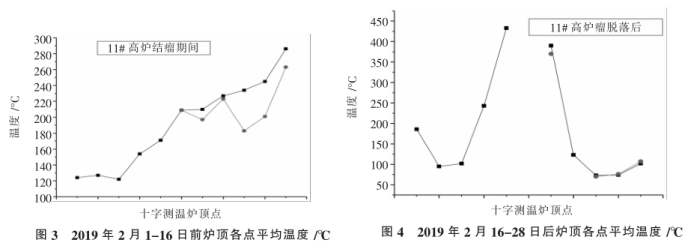

新钢11#高炉2011年12月建成投产，有效容积1050m3.2017年以前锌负荷低于6#、10#高炉，2018年开始上升，目前略高于10#高炉.高炉长期中心气流弱，高炉内锌的富集造成炉身上部局部结厚严重，高炉技术经济指标较差，燃耗较其它1050m3高炉高20kg/t左右.2019年2月16日大部分结厚物脱落，炉况顺行度好转，煤气流分布发生显著变化.由图3可知：结厚期间煤气流偏行严重，中心温度约200℃，虽锌负荷较其它高炉低，但富集严重，高炉炉身上部局部严重结厚，布袋灰含锌仅2%~3%.17-28日由于炉瘤脱落，炉况顺行度好转，见图4.煤气流分布呈中心发展形，布袋灰含锌上升至4%0~5%.

2.2.3  布袋灰含锌与煤气分布关系

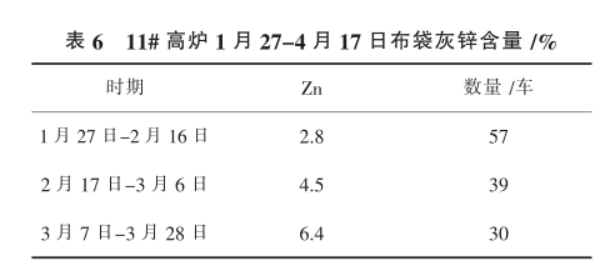

高炉煤气中粉尘越细，比表面积越大，对锌氧化物的吸附能力越强，所以高炉布袋灰含锌远高于重力除尘灰.布袋灰含锌量越高，说明高炉锌的排出量大，锌在炉内富集少，因此，可以通过布袋灰含锌量，来判断高炉煤气分布状态.高炉中心气流强则布袋灰含量越高，含锌低则中心气流弱.煤气流分布合理，炉况顺行度好，炉尘吹出也相对减少，煤气分布紊乱，炉况顺行度差，炉尘吹出量多.新钢高炉布袋灰外卖，未进行含锌检测，近年来由于环保压力加大，含锌较低11#高炉布袋灰转送烧结厂使用，1月27日开始对11#高炉布袋灰每天进行一次常规分析，取1月27日至3月28日锌含量检测数据，按20天为一周期统计，见表6.1月27日至2月16日，由于中心气流弱且煤气流不稳，造成布袋灰量大且含锌低.2月17日后，由于局部结厚物脱落，中心气增强，布袋灰含锌逐渐升高且量逐渐减少.

2.3  高炉锌负荷对燃耗的影响

根据高炉内锌的氧化、还原机理，高炉燃耗随人炉锌负荷增加而增加，①Zn0在1000℃以上高温区被CO还原为Zn,消耗下部高温区的COno;②随高炉锌负荷增加，需增加中心气流温度及范围，减少锌在高炉内的循环富集；③恶化料柱透气性及造成炉墙结瘤、结厚等严重影响煤气分布.

3  结论

1)新钢高炉铁料中锌主要来源于是烧结矿，锌负荷越高，烧结矿带入的锌比例越大，燃料带入锌仅占1%~1.5%.

2)新钢转炉污泥、大顶矿及外购球团量占铁料

8.47%,带入铁料锌占58.73%,特别是转炉污泥使用量仅占铁料1.19%,而带入的锌达到35.32%.控制转炉污泥、外购球团含锌及大顶矿的使用量，才能有效控制新钢高炉锌负荷.

3)降低炉渣碱度虽可以增加锌的排出比例，但低碱度炉渣会降低炉缸温度，影响炉况顺行及铁水质量而且其排锌仅占入炉锌的1%~2%,因此，降低碱度不可取.

4)提高高炉煤气中心温度，强化中心主导气流才能有效增加锌的排出（9),减少锌在高炉内循环富集，降低锌害.随着高炉锌负荷增加，高炉操作中应增加料柱中心布焦量，提高中心及第5点平均温度.

5)布袋灰含锌高低及单位时间内重量变化，可判断高炉中心煤气流的强弱及煤气流稳定状况，含锌增加及量减少、说明中心气流增强且稳定性提高，因此，应将布袋灰纳入每天常规检验.

4  参考文献

[1] 王雪松，付元坤.宝钢高炉锌平衡及锌分布的研究[J].安徽工业大学学报，2004,21(3):181-182.

[2] 郑华伟，夏进朝，李博.武钢5号高炉锌负荷分析及控制[J].炼铁，2014,33(2):17-19.

[3] 张贺顺，马洪斌.首钢高炉锌及碱金属负荷的研究[J].钢铁研究，2010,38(6):51-55.

[4] 陆隆文，李向伟，尹腾，等.大型高炉如何有效排锌[N].中国冶金报，铁前·炼铁，2015-01-08(006).

[5] 尹慧超，张建良，王伟琳，国丰1号1780m3高炉锌平衡的研究[J].炼铁，2009,28(3):48-49.

[6] 周伟曲高炉炼铁技术手册（M].北京：治金工业出版社，2005:115.

[7] 徐海波，孙艳芹，李燕江.抑制高炉锌危害的措施[J].河北联合大学学报（自然科学版）,2015,37(3):49-51.

[8] 王伟伟，黄帮福，刘江伟，等，低品矿高炉锌平衡探究[J]河北冶金，2018,265:38-41.

[9] 张伟，田中明，胡德顺，等.鞍凌高炉锌平衡及热力学行为分析[J].钢铁研究学报，2015,27(7):32-36.

[10] 李肇毅，姜伟忠高炉锌负荷对燃料比影响的定量分析[J].炼铁，2016,35(4):15-17.
