摘 要 对长钢9号高炉采用打水空料线停炉法修补无冷区以及复风过程进行总结,空料线耗时5小时,实现安全,快速,经济,准确的目标。复风通过对炉温、碱度、上下部调剂等实现快速稳定恢复,喷涂造衬取得了停炉时间短,炉况恢复快,高炉指标明显改善。
关键词 降料面 停炉 喷补造衬 复风
1 概述
长钢九号高炉有效容积1080m3,20个风口,2个铁口,于2009年6月开产,至2016年11月喷补已安全生产7年零3个月。2014年由于无冷区炉皮温度高,9月份对该部位进行了喷涂造衬,距上次喷补已经两年,喷补料已经磨损脱落,炉皮温度再次升高,炉顶煤气流分布不稳定,煤气利用率低,高炉指标变差,若无冷区进一步侵蚀,高炉安全稳定生产受到威胁。2016年11月1日采用空料线打水的方法降料面到指定位置,准备充分,操作合理,整个降料面过程耗时约5个小时,共耗用70t喷涂料对炉身上部炉墙进行喷补造衬。于4日开风,6日炉况恢复至正常,历时60小时,实现了安全快速降料面、顺利开炉、快速达产的目标。
2 停炉
2.1 停炉前材料准备
炉顶备50个1m的铁皮卷圆筒;J1皮带侧备水渣20吨,铲车一台;风口平台四角各备打水软管1根(长度约15米);炉喉平台备45袋水渣、35袋焦炭、约1t废钢。
2.2 停炉前操作调整
(1)提前一个天逐步调配比为95%(机烧)+5%(球团)+5%(生矿)+150kg(萤石);负荷退至3.90;物理热≥1480℃,[Si]=0.5-0.7%,炉渣碱度R=1.05-1.13。
(2)提前8小时改全焦冶炼,根据喷补位置,计划空料线空间为约370m³,为确保休风后净焦到达炉腹部位,制定如下休风料单,采取单环布料,布料角度25°。
3 降料面操作
本次降料面,前期采用逐步减风控制顶温的方法,尽量减少向炉内的打水量[1];后期通过控制风量、风温及打水量控制顶温,共历时5小时,雷达探尺显示料线10.76m。停风后实际观察,料面刚好露出第十段冷却壁的凸台上沿,降到了指定的位置;降料面过程压量关系适宜,未出现明显爆震,未出现管道行程。
3.1 顶温的控制
综合考虑料线、风量、打水量、炉顶设备承受能力等来控制顶温,在350℃左右。
3.2 风量风压的控制
风量、风压的控制要兼顾多个方面,既要防止因风量过大造成管道行程又要不影响降料面进程,降料面过程以稳定煤气流为前提,主动控制风量水平,避免出现顶压冒尖现象[2]。本次降料面过程发生顶压冒尖现象2次,00:00顶压突起至85kPa,减风200m3/min控制,00:58顶压突起至65kPa,再次减风200m3/min控制。
3.3 煤气成分的控制
每半小时分析一次炉顶煤气成分。降料面过程中,炉顶煤气中H2控制在5%以内,O2含量控制在0.4%以内。
4 喷补作业
本次喷补采用湿法喷涂工艺。喷补前炉顶布水渣约10t,控制顶温在170℃左右;向炉内扔20个铁皮桶,防止喷涂反弹料结壳;用N2对炉衬附着物进行清洗;在侵蚀严重的十三段倒扣冷板下沿东南方向约800-1000mm的位置,开孔焊接两根冷却棒和7根400mm的螺纹钢,用以增加喷涂料的附着点,改善喷涂效果。喷补用时约7个小时,共用喷涂料70t,无冷区喷涂厚度约为300-500mm,反弹料约有5-6t,反弹率约为7%-8%左右。
5 开炉
由于休风时间较长54小时48分钟以及喷涂反弹料给本次炉况恢复带来很大困难,通过各岗位人员的共同努力,历经60多个小时炉况恢复正常。
5.1 装料制度
装料采用不带风装料,装料体积约350m3,装料至雷达料线3.9m,布料角度为18°。
复风料矿批12t,负荷2.2,配比:85%机烧+15%球团+450kg硅石+100kg萤石,布料方式为单环23°(8),根据边缘气流变化,扩大布料角度,随炉况好转逐渐恢复矿批、负荷、布料矩阵。
5.2 造渣制度
实际渣碱度与预期相差甚小,恢复过程主要通过调整硅石量控制渣碱度。
5.3 送风制度
采取集中开北铁口上方两侧1#、2#、3#、4#、17#、18#、19#、20#共8个风口送风,进风面积为0.0868m2;,恢复初期一直使用北铁口出铁,综合考虑风量、风压、炉温和出铁情况以及风口的水温差,逐步开风口加风量,控制标准风速≤200 Nm/s;开风口顺序顺着南铁口方向依次开,加快南铁口附近的炉缸活跃度。
5.4 炉前组织
开风前预先用捣打料将北场贮铁式大壕变为干式大壕,用氧气管将北铁口烧透,前端约500mm用有水炮泥堵口,后端用低强度炮泥堵好,以便于复风后能够及时打开铁口。
开风后尽力增加开铁口次数,活跃铁口部位炉缸,待南铁口上方的风口捅开后,南场铁口投入使用,出铁前期渣铁分离差不过撇渣器,改走红渣场,第5次出铁渣铁分离较好,过撇渣器。
5.5 炉况恢复
4日9:08开风,雷达料线3.9m,初始风量920m3/min,风压70KPa,标准风速177 Nm/s,压量关系适宜;反弹料下达后,渣中Al2O3含量21.19%,压量关系偏紧,风量萎缩,间歇性发生4次塌料,最深塌至雷达料线5.58米;反弹料排出后,压量关系好转,顶温逐渐升高;集中开风口开风,南北料线偏尺最大达2米,煤气分布不均,四点顶温相差较大,雷达料线周期性滑尺,至23:00左右南北料线基本一致,煤气分布改善,利用率提高,炉况基本恢复正常。
6 效果
6.1 喷补效果
此次喷补无冷区圆周方向喷涂厚度约为300-500mm左右,厚度均匀,表面基本平滑。高炉复风后测量无冷区炉壳温度,基本维持在40-50℃,较喷补前120-150℃,炉壳温度下降明显,取消炉壳外部打水。
6.2 经济指标改善

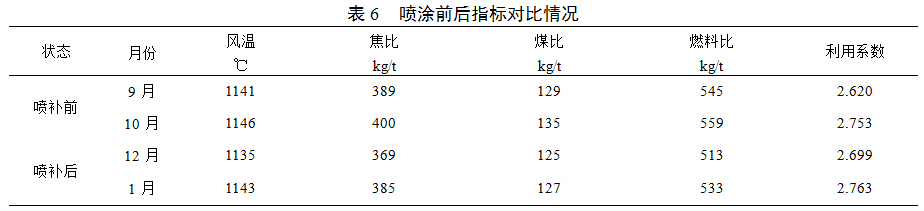

喷涂后,高炉焦比、燃料比明显下降,喷涂前后指标对比如表6所示。
6.3 高炉上部气流分布改善
高炉喷涂后,上部炉型近似于新开炉炉型,煤气三次分布趋于合理,高炉边缘气流容易控制,中心气流稳定。
7 总结
本次降料面过程用时约5h,料线成功降到了目标值10.76m;喷补采用湿法喷涂工艺,作业效果良好,用时约7h,反弹率约为7%-8%,喷补后炉型基本规整平滑。恢复炉况历时60个小时,复风虽然时间较长,但复风过程中没有出现炉况的反复,风口化损减少,主要经验总结如下:

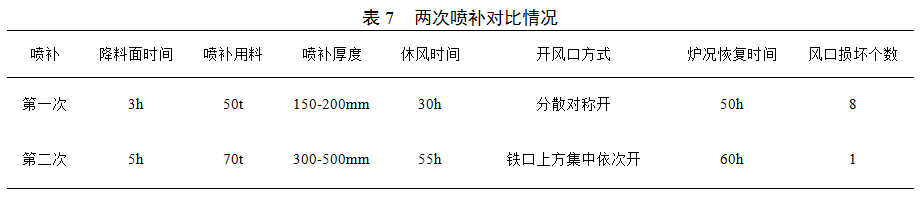

(1)在2014年9月11日的喷补开风经验基础上,改变了开风口方式,采取集中开北铁口上方8个风口,形成小冶炼区,单铁口出铁,较上次风口损坏减少7个。与上次喷补对比如下表7:
(2)复风前期,充分考虑到反弹料和水渣的影响,渣碱度R2=1.07-1.09,确保反弹料顺利排出,渣铁流动性较好,利于尽早加风,同时有利于减轻炉前劳动强度,及时排净渣铁。
(3)休风时间长,复风有意识放慢开风口加风速度,充分考虑炉温、炉前出铁、炉内压量关系以及风口水温差和周围工作状况,控制风速≤200 Nm/s,避免了炉况的反复波动和风口化损。
空料线降料面喷涂造衬是第二次在长钢1000m3级高炉的应用,目前国内多数操作都将料面降到风口水平,长钢9号高炉将料面降至炉身中下部,喷涂后炉型趋于圆滑规整,炉况顺行,经济技术指标明显改善,效益显著。
